技术领域
本实用新型涉及推土机技术领域，具体为一种可进行遮盖的除尘式推土机用铲斗。
背景技术
推土机是一种能够进行挖掘、运输和排弃岩土的土方工程机械，在露天矿有广泛的用途，例如，用于建设排土场、平整汽车排土场，堆积分散的矿岩，平整工作平盘和建筑场地等，现在的推土机用的铲斗由于没有采取遮盖除尘，致使铲斗在推土时，泥土容易从铲斗上掉落，且产生较多的灰尘，还有现在的推土机的铲斗底部没有采取防磨措施，这样致使铲斗底部长期摩擦，容易使得铲斗损坏无法使用，还有现在的铲斗两侧没有采取限位措施，这样使得推土机在带动铲斗翻转时稳定性不好，还有现在的推土机用铲斗上的泥土不方便清理，这样影响铲斗进行推土，因此，便提出一种可进行遮盖的除尘式推土机用铲斗。
实用新型内容
本实用新型的目的在于提供一种可进行遮盖的除尘式推土机用铲斗，以解决上述背景技术中提出的现在的推土机用的铲斗由于没有采取遮盖除尘，且现在的推土机的铲斗底部没有采取防磨措施，并且现在的铲斗两侧没有采取限位措施，同时现在的推土机用铲斗上的泥土不方便清理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可进行遮盖的除尘式推土机用铲斗，包括铲斗、连接架、固定板和卡槽，所述铲斗前侧面设置有卡块，且卡块外侧面设置有耙齿，同时耙齿通过第一固定螺丝与卡块相连接，所述铲斗下侧面设置有防磨块，且铲斗左右两侧面均设置有限位杆，同时限位杆外端设置有限位块，所述连接架设置在铲斗后侧面，且连接架左右两侧面均设置有支撑柱，同时支撑柱内侧面上设置有支撑板，所述连接架外表面上开设有第一连接孔，且连接架外表面上开设有第二连接孔，同时第二连接孔设置在连接架上下两侧，所述铲斗后侧面设置有固定盒，且固定盒设置在连接架之间，所述固定盒内部设置有振动机，且振动机与铲斗后侧面相连接，所述固定板设置在铲斗上侧面，且固定板上开设有通孔，同时通孔内部贯穿有轴承，所述固定板之间设置有遮挡盖，且遮挡盖上贯穿设置有转轴，所述转轴左右两端分别贯穿轴承，且转轴左右两端分别设置有限位件，所述遮挡盖下侧面设置有压块，且遮挡盖上侧设置有液压缸，同时液压缸设置在固定板后方，所述液压缸上侧面设置有连接块，且连接块上贯穿设置有第二固定螺丝，所述液压缸下侧面设置有液压杆，且液压杆下端外侧设置有第三固定螺丝，同时液压杆通过第三固定螺丝与遮挡盖上侧面相连接，所述卡槽开设在铲斗内侧面上，且卡槽内部设置有隔板，同时隔板通过第四固定螺丝与卡槽相连接，所述铲斗内侧面设置在矩形凸块，且矩形凸块设置在卡槽之间，同时矩形凸块之间设置有圆形凸块。
优选的，所述第一固定螺丝设置有九个，且九个第一固定螺丝等间距分布在耙齿上。
优选的，所述防磨块设置有五个，且五个防磨块等间距分布在铲斗下侧面。
优选的，所述限位杆和限位块均设置有两个，且两个限位杆和两个限位块均关于铲斗的中轴线对称设置。
优选的，所述遮挡盖通过转轴与固定板之间的连接方式为转动连接。
优选的，所述遮挡盖前侧的长度大于铲斗左右内侧面之间的距离，且遮挡盖前侧的宽度大于铲斗前后内侧面之间的距离。
优选的，所述液压缸通过液压杆与遮挡盖之间构成伸缩结构。
优选的，所述卡槽、隔板和第四固定螺丝均设置有两组，且一个卡槽、一个隔板和两个第四固定螺丝设置为一组。
优选的，所述矩形凸块和圆形凸块均设置有三组。
与现有技术相比，本实用新型的有益效果是：该可进行遮盖的除尘式推土机用铲斗，
(1)设置有遮挡盖和压块，在推土机使用铲斗进行推土工作时，当铲斗内部装满泥土时，通过使用液压缸，使得遮挡盖前侧向下移动对铲斗前侧面进行遮挡，且通过遮挡盖下侧面压块对铲斗内部泥土进行下压，致使泥土不容易掉落，且通过遮挡盖的遮盖使得灰尘不容易飘出；
(2)设置有五个防磨块，通过在推土机用铲斗下侧面设置五个防磨块，使得在铲斗进行推土时，铲斗下侧面通过防磨块与地面接触，致使铲斗下侧面不直接与地面之间发生摩擦，使得铲斗下侧面不容易损坏，从而让铲斗使用年限提高；
(3)设置有限位杆和限位块，在铲斗需要安装到推土机前侧时，通过让铲斗左右两侧限位杆和限位块相连接，这样使得铲斗在进行翻转时稳定性更好；
(4)设置有矩形凸块、圆形凸块和振动机，在铲斗内部设置有矩形凸块和圆形凸块，使得泥土不容易粘黏在铲斗内侧，且通过振动机的振动作用，使得铲斗内侧泥土方便被清理。
附图说明
图1为本实用新型正视结构示意图；
图2为本实用新型后视结构示意图；

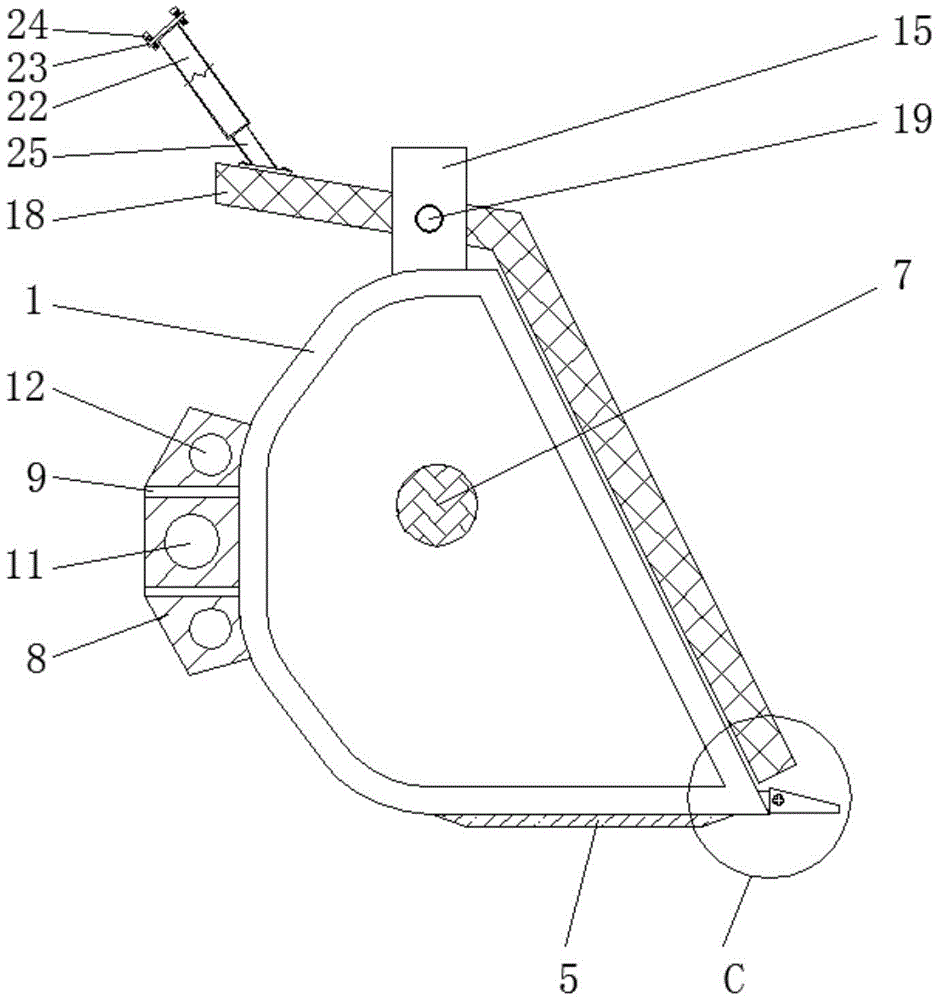

图3为本实用新型左视结构示意图；
图4为本实用新型左视遮挡盖打开结构示意图；
图5为本实用新型正视内部结构示意图；
图6为本实用新型俯视结构示意图；
图7为本实用新型图2中A处放大结构示意图；
图8为本实用新型图2中B处放大结构示意图；
图9为本实用新型图3中C处放大结构示意图。
图中：1、铲斗，2、卡块，3、耙齿，4、第一固定螺丝，5、防磨块，6、限位杆，7、限位块，8、连接架，9、支撑柱，10、支撑板，11、第一连接孔，12、第二连接孔，13、固定盒，14、振动机，15、固定板，16、通孔，17、轴承，18、遮挡盖，19、转轴，20、限位件，21、压块，22、液压缸，23、连接块，24、第二固定螺丝，25、液压杆，26、第三固定螺丝，27、卡槽，28、隔板，29、第四固定螺丝，30、矩形凸块，31、圆形凸块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-9，本实用新型提供一种技术方案：一种可进行遮盖的除尘式推土机用铲斗，如图1、图4、图5、图6和图9所示，铲斗1前侧面设置有卡块2，且卡块2外侧面设置有耙齿3，同时耙齿3通过第一固定螺丝4与卡块2相连接，第一固定螺丝4设置有九个，且九个第一固定螺丝4等间距分布在耙齿3上，通过九个第一固定螺丝4使得铲斗1前侧耙齿3在需要更换时更方便，铲斗1下侧面设置有防磨块5，防磨块5设置有五个，且五个防磨块5等间距分布在铲斗1下侧面，通过在铲斗1下侧面设置五个防磨块5，致使铲斗1在使用时，通过五个防磨块5与地面接触，致使铲斗1下侧面不容易损坏，从而提高铲斗1的使用年限，且铲斗1左右两侧面均设置有限位杆6，同时限位杆6外端设置有限位块7，限位杆6和限位块7均设置有两个，且两个限位杆6和两个限位块7均关于铲斗1的中轴线对称设置，通过限位杆6和限位块7与推土机前侧相连接，致使铲斗1在翻转时稳定性更好。
如图2、图4和图6所示，连接架8设置在铲斗1后侧面，且连接架8左右两侧面均设置有支撑柱9，同时支撑柱9内侧面上设置有支撑板10，连接架8外表面上开设有第一连接孔11，且连接架8外表面上开设有第二连接孔12，同时第二连接孔12设置在连接架8上下两侧，铲斗1后侧面设置有固定盒13，且固定盒13设置在连接架8之间，固定盒13内部设置有振动机14，且振动机14与铲斗1后侧面相连接，通过设置振动机14，使得在清理铲斗1内部泥土时，通过振动机14带动铲斗1振动，致使铲斗1内部泥土方便被清理。
如图4、图5、图6和图7所示，固定板15设置在铲斗1上侧面，且固定板15上开设有通孔16，同时通孔16内部贯穿有轴承17，固定板15之间设置有遮挡盖18，遮挡盖18通过转轴19与固定板15之间的连接方式为转动连接，遮挡盖18通过转轴19在固定板15上进行转动，使得遮挡盖18通过转动能够对铲斗1进行遮挡，这样使得铲斗1内部泥土不容易掉落，且铲斗1内部灰尘不易飘出，且遮挡盖18上贯穿设置有转轴19，遮挡盖18前侧的长度大于铲斗1左右内侧面之间的距离，且遮挡盖18前侧的宽度大于铲斗1前后内侧面之间的距离，这样使得遮挡盖18能够完全对铲斗1进行遮挡，转轴19左右两端分别贯穿轴承17，且转轴19左右两端分别设置有限位件20。
如图3、图4和图8所示，遮挡盖18下侧面设置有压块21，且遮挡盖18上侧设置有液压缸22，同时液压缸22设置在固定板15后方，液压缸22通过液压杆25与遮挡盖18之间构成伸缩结构，液压缸22通过液压杆25带动遮挡盖18进行调节，致使遮挡盖18能够自动对铲斗1进行遮挡，液压缸22上侧面设置有连接块23，且连接块23上贯穿设置有第二固定螺丝24，液压缸22下侧面设置有液压杆25，且液压杆25下端外侧设置有第三固定螺丝26，同时液压杆25通过第三固定螺丝26与遮挡盖18上侧面相连接。
如图5和图6所示，卡槽27开设在铲斗1内侧面上，且卡槽27内部设置有隔板28，卡槽27、隔板28和第四固定螺丝29均设置有两组，且一个卡槽27、一个隔板28和两个第四固定螺丝29设置为一组，通过隔板28使得铲斗1可进行分类装载物体，同时隔板28通过第四固定螺丝29与卡槽27相连接，铲斗1内侧面设置在矩形凸块30，且矩形凸块30设置在卡槽27之间，同时矩形凸块30之间设置有圆形凸块31，矩形凸块30和圆形凸块31均设置有三组，通过矩形凸块30和圆形凸块31使得泥土不容易粘黏在铲斗1内侧面上。
工作原理：在使用该可进行遮盖的除尘式推土机用铲斗时，在使用铲斗1时，让推土机前侧连接杆进入到连接架8之间，通过使用大型螺栓贯穿第一连接孔11和第二连接孔12与推土机前侧连接杆，这样使得铲斗1被安装在推土机上，同时使得推土机前侧挡架与限位杆6和限位块7相连接，再使用第二固定螺丝24贯穿连接块23与推土机前侧相连接，连接完成后，便可进行推土工作，推土机带动铲斗1向前移动进行推土，铲斗1下侧面防磨块5与地面接触，致使铲斗1下侧面不被磨损，通过耙齿3的作用，使得泥土进入到铲斗1内部，当铲斗1内部装满泥土后，此时推土机带动铲斗1进行调节角度，使得铲斗1前侧面向上移动，此时启动液压缸22，液压缸22带动液压杆25进行收缩，使得遮挡盖18通过转轴19在固定板15上转动，由于固定板15上设置有轴承17，使得转轴19的转动不受到影响，致使遮挡盖18前侧向下移动，从而对铲斗1内部泥土进行遮盖，由于遮挡盖18下侧面设置有压块21，通过压块21对铲斗1内部泥土挤压，使得铲斗1内部泥土不容易掉落，同时通过遮挡盖18对铲斗1起到遮挡作用，致使铲斗1内部灰尘不容易飘出，在需要使用铲斗1进行分类装载物品时，通过使用第四固定螺丝29把隔板28固定在卡槽27内部，致使通过隔板28的阻隔作用，使得铲斗1内部可分类放置物品，且由于铲斗1内部设置有矩形凸块30和圆形凸块31，致使泥土不容易粘黏在铲斗1内，同时当铲斗1内侧粘黏泥土需要清理时，通过振动机14带动铲斗1进行振动，致使铲斗1内部泥土通过振动而掉落，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
