技术领域
本实用新型涉及计算机技术领域，更具体地说，本实用新型涉及一种用于计算机底座的安装架。
背景技术
计算机俗称电脑，是现代一种用于高速计算的电子计算机器，可以进行数值计算，又可以进行逻辑计算，还具有存储记忆功能，是能够按照程序运行，自动、高速处理海量数据的现代化智能电子设备。
但是其在实际使用时，仍旧存在一些缺点，如现有的用于计算机底座的安装架存在着只能单一安装一种底座的问题，现有的计算机底座形状各异，一旦安装架只能安装一种计算机底座，就会导致成本的增加，给使用者带来一定的经济消耗，而且安装架只能安装一种计算机底座，还会影响发展；现有的用于计算机底座的安装架还存在着安装架固定性差的问题，现有的用于计算机底座的安装架在工作的时候，采用螺栓紧固，一旦螺栓与螺母连接变得松动，就会导致计算机底座安装的不平稳，存在着安全隐患，进而使计算机损坏，增加维修费用，给使用者带来一定的经济损失。
因此亟需提供一种能安装各种底座，安装架固定性好的用于计算机底座的安装架。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种用于计算机底座的安装架，通过设置第一套杆，复位弹簧和第二套杆之间的相互配合，从而达到了能够安装各种底座的效果，避免了现有的计算机底座形状各异，一旦安装架只能安装一种计算机底座，就会导致成本的增加，给使用者带来一定的经济消耗，而且安装架只能安装一种计算机底座，还会影响发展的问题，增强了装置的实用性，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于计算机底座的安装架，包括安装架本体，所述安装架本体顶端的表面固定安装有支撑块，所述支撑块底端的一侧固定安装有支撑架，所述支撑块的顶端可拆卸安装有轴承，所述支撑块顶端的一侧固定安装有连接杆，所述连接杆的一侧可拆卸安装有转轴，所述转轴的一侧固定安装有显示屏，所述安装架本体底端的表面卡接有固定块，所述固定块顶端的一侧可拆卸安装有固定组件，所述固定块的顶端开设有凹槽，所述安装架本体内部的一侧固定安装有连接块，所述连接块的一侧固定安装有安装装置，所述安装装置的一侧固定安装有保护垫，所述保护垫的一侧可拆卸安装有底座本体。
在一个优选地实施方式中，所述支撑块底端的表面与所述底座本体顶端的表面固定连接，所述支撑架的底端与所述底座本体的顶端固定连接。
在一个优选地实施方式中，所述保护垫的材质为橡胶质构件，所述保护垫的数量为两个。
在一个优选地实施方式中，所述安装装置包括第一套杆，所述第一套杆内部的一侧固定安装有连接板。
在一个优选地实施方式中，所述连接板的一侧固定安装有复位弹簧，所述复位弹簧的一侧固定安装有限位板。
在一个优选地实施方式中，所述限位板的一侧固定安装有第二套杆，所述第二套杆的一侧与所述第一套杆的一侧摩擦连接。
在一个优选地实施方式中，所述固定组件包括安装块，所述安装块底端的一侧与所述固定块顶端的表面固定连接。
在一个优选地实施方式中，所述安装块顶端的一侧可拆卸安装有螺栓，所述螺栓的底端螺纹安装有螺母。
本实用新型的技术效果和优点：
1、本实用新型通过设置第一套杆，复位弹簧和第二套杆之间的相互配合，从而达到了能够安装各种底座的效果，避免了现有的计算机底座形状各异，一旦安装架只能安装一种计算机底座，就会导致成本的增加，给使用者带来一定的经济消耗，而且安装架只能安装一种计算机底座，还会影响发展的问题，增强了装置的实用性。
2、本实用新型通过设置固定组件，凹槽和固定块之间的相互配合，从而达到了安装架固定性好的效果，避免了现有的用于计算机底座的安装架在工作的时候，采用螺栓紧固，一旦螺栓与螺母连接变得松动，就会导致计算机底座安装的不平稳，存在着安全隐患，进而使计算机损坏，增加维修费用，给使用者带来一定经济损失的问题，增强了装置的实用性。
附图说明

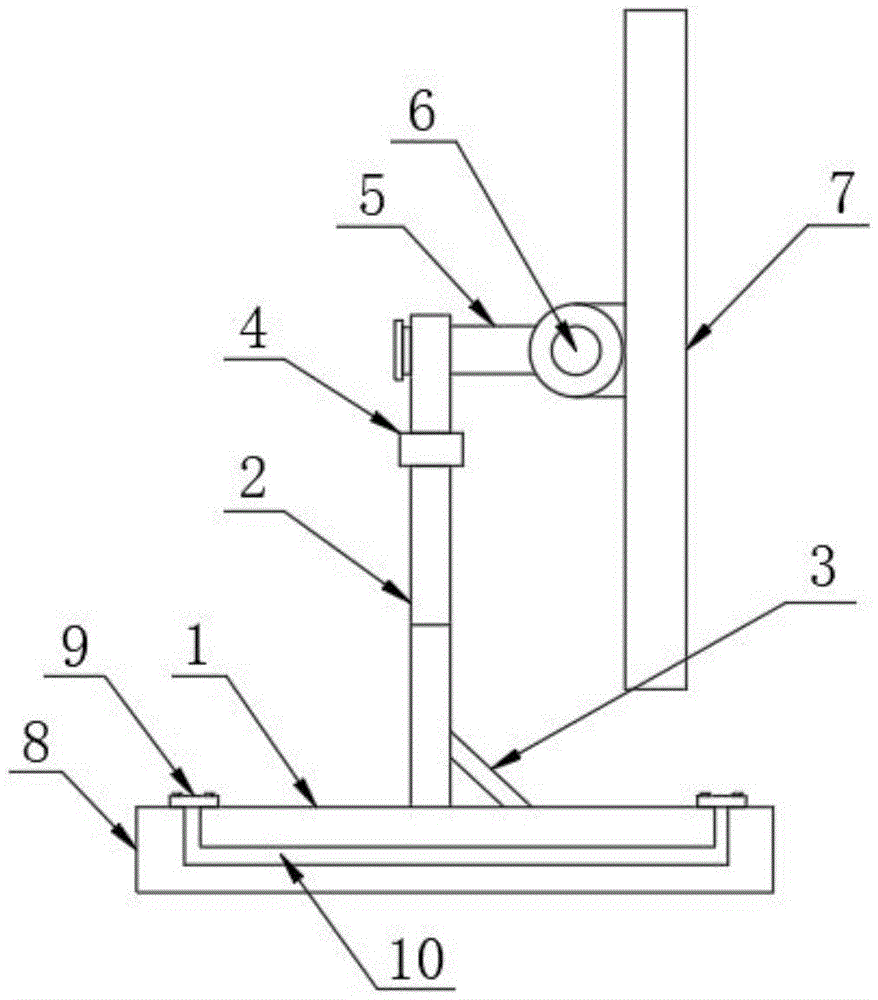

图1为本实用新型的整体结构示意图。
图2为本实用新型的安装架本体内部结构示意图。
图3为本实用新型的安装架本体俯视结构示意图。
图4为本实用新型的安装装置结构示意图。
图5为本实用新型的固定组件结构示意图。
附图标记为：1、安装架本体；2、支撑块；3、支撑架；4、轴承；5、连接杆；6、转轴；7、显示屏；8、固定块；9、固定组件；10、凹槽；11、连接块；12、安装装置；13、保护垫；14、底座本体；91、安装块；92、螺栓；93、螺母；121、第一套杆；122、连接板；123、复位弹簧；124、限位板；125、第二套杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如附图1-5所示的一种用于计算机底座的安装架，包括安装架本体1，安装架本体1顶端的表面固定安装有支撑块2，支撑块2底端的一侧固定安装有支撑架3，支撑块2的顶端可拆卸安装有轴承4，支撑块2顶端的一侧固定安装有连接杆5，连接杆5的一侧可拆卸安装有转轴6，转轴6的一侧固定安装有显示屏7，安装架本体1底端的表面卡接有固定块8，固定块8顶端的一侧可拆卸安装有固定组件9，固定块8的顶端开设有凹槽10，安装架本体1内部的一侧固定安装有连接块11，连接块11的一侧固定安装有安装装置12，安装装置12的一侧固定安装有保护垫13，保护垫13的一侧可拆卸安装有底座本体14，支撑块2底端的表面与底座本体14顶端的表面固定连接，支撑架3的底端与底座本体14的顶端固定连接，保护垫13的材质为橡胶质构件，保护垫13的数量为两个，安装装置12包括第一套杆121，第一套杆121内部的一侧固定安装有连接板122，连接板122的一侧固定安装有复位弹簧123，复位弹簧123的一侧固定安装有限位板124，限位板124的一侧固定安装有第二套杆125，第二套杆125的一侧与第一套杆121的一侧摩擦连接，固定组件9包括安装块91，安装块91底端的一侧与固定块8顶端的表面固定连接，安装块91顶端的一侧可拆卸安装有螺栓92，螺栓92的底端螺纹安装有螺母93。
实施方式具体为：通过设置第一套杆121，复位弹簧123和第二套杆125之间的相互配合，从而达到了能够安装各种底座的效果，增强了装置的实用性；
通过设置固定组件9，凹槽10和固定块8之间的相互配合，从而达到了安装架固定性好的效果，增强了装置的实用性。
具体参考说明书附图3，保护垫13的材质为橡胶质构件，保护垫13的数量为两个。
实施方式具体为：通过设置保护垫13的材质为橡胶质构件是为了有利于在安装底座本体14的时候，防止损坏底座本体14的质量，减少损失。
具体参考说明书附图4，连接板122的一侧固定安装有复位弹簧123，复位弹簧123的一侧固定安装有限位板124。
实施方式具体为：通过设置复位弹簧123是为了有利于根据复位弹簧123自身的弹力，来将不同的底座本体14进行安装，增强了装置的实用性。
具体参考说明书附图5，安装块91顶端的一侧可拆卸安装有螺栓92，螺栓92的底端螺纹安装有螺母93。
实施方式具体为：通过设置螺母93是为了有利于将螺栓92固定住，便于增强对安装架本体1的固定，防止安装架本体1损坏。
本实用新型工作原理：
准备阶段：首先组装好各个组件，使其能够正常的运行，然后将底座本体14放入到固定块8中。
工作阶段：首先将安装在底座本体14一侧的固定组件9进行安装，然后将螺栓92对准螺母93，然后拧紧螺栓92，然后就可以开启显示屏7了，然后需要更换底座本体14，只需要将底座本体14提出来就可以了，然后将换好的底座本体14对准安装架本体1进行安装，然后将安装架本体1内的保护垫13往两侧压缩，然后第二套杆125往第一套杆121里运动，然后松开保护垫13，根据复位弹簧123自身的弹力将底座本体14进行安装。
结束阶段：首先各种形状的底座本体14都可以安装在安装架本体1内，然后安装架本体1也不会因为螺栓92与螺母93的连接变得松动，而固定性变差，最后装置完好无损，即可。
最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；
其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；
最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
