技术领域
本实用新型涉及垃圾处理技术领域，具体为垃圾分类资源回收装置。
背景技术
垃圾是失去使用价值、无法利用的废弃物品，是物质循环的重要环节，是不被需要或无用的固体、流体物质，在人口密集的大城市，垃圾处理是一个令人头痛的问题，常见的做法是收集后送往堆填区进行填埋处理，或是用焚化炉焚化，但两者均会制造环境保护的问题，而终止过度消费可进一步减轻堆填区饱和程度。堆填区中的垃圾处理不但会污染地下水和发出臭味，而且很多城市可供堆填的面积已越来越少。焚化则无可避免会产生有毒气体，危害生物体。多数的城市都在研究减少垃圾产生的方法，和鼓励资源回收。
垃圾在回收时需要使用到回收装置进行回收，但是，目前市场上现有的回收装置在使用时，回收装置不具备对气味进行过滤排除的作用，从而导致回收装置周围臭气熏天，严重地污染环境的状况。
实用新型内容
本实用新型的目的在于提供垃圾分类资源回收装置，具备对回收装置内空气过滤的优点，解决了现有的回收装置不可对周围空气进行过滤的问题。
为实现上述目的，本实用新型提供如下技术方案：垃圾分类资源回收装置，包括回收箱，所述回收箱表现的顶部开设有投物口，所述回收箱内腔的中心处设有挡板，所述回收箱内腔的两侧均设有分类箱，所述回收箱的底部设有承载箱，所述承载箱内腔的顶部设有吸气机，所述吸气机的输入端连通有吸气管，所述吸气管的两端贯穿承载箱并位于回收箱的两侧，所述吸气管的内侧连通有吸气头，所述吸气头的内侧贯穿并延伸至回收箱的内腔，所述吸气机的输出端连通有出气管，所述承载箱内腔的底部设有过滤箱，所述过滤箱内腔的顶部和底部分别设有第一滤网和第二滤网，所述过滤箱右侧的顶部连通有连接管，所述连接管的右侧贯穿并延伸至放置箱的右侧。
优选的，所述承载箱底部的两侧均固定连接有支撑柱，且两个支柱的底部均固定连接有防滑垫。
优选的，所述回收箱两侧的吸气管关于回收箱呈中心对称，且吸气管的内侧与吸气头的连接处设置有密封圈。
优选的，所述过滤箱的底部与承载箱的连接处通过焊接形式固定连接，且过滤箱位于承载箱内腔底部的中心处。
优选的，所述过滤箱内腔的两侧与第一滤网和第二滤网的连接处通过滑槽活动连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过回收箱、吸气头、连接管、过滤箱、出气管、吸气机、吸气管、第一滤网和第二滤网相互配合，可在回收装置在使用时，可对回收装置周围空气起到过滤的作用，避免了现有的回收装置在使用时，回收装置不具备对气味进行过滤排除的作用，从而导致回收装置周围臭气熏天，严重地污染环境的状况，适合推广使用。
2、本实用新型通过支撑柱和防滑垫，可对承载箱起到固定的作用，这样承载箱在使用时效果更好，避免了承载箱在使用时出现移动的状况，从而导致承载箱使用效果不好的状况；
通过密封圈，可对吸气头起到密封的作用，这样吸气头在使用时效果更好，避免了吸气头在使用时出现漏气的状况，从而导致吸气头使用效果不好的状况。
附图说明

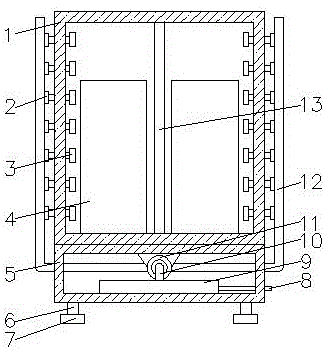

图1为本实用新型结构示意图；
图2为本实用新型内腔结构示意图；
图3为本实用新型过滤箱结构示意图。
图中：1、回收箱；2、密封圈；3、吸气头；4、分类箱；5、承载箱；6、支撑柱；7、防滑垫；8、连接管；9、过滤箱；10、出气管；11、吸气机；12、吸气管；13、挡板；14、投物口；15、第一滤网；16、第二滤网。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
本申请文件中使用到的标准零件均可以从市场上购买，而且根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中常规的型号。
本实用新型的回收箱1、密封圈2、吸气头3、分类箱4、承载箱5、支撑柱6、防滑垫7、连接管8、过滤箱9、出气管10、吸气机11、吸气管12、挡板13、投物口14、第一滤网15和第二滤网16部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规试验方法获知。
请参阅图1-3，垃圾分类资源回收装置，包括回收箱1，回收箱1两侧的吸气管12关于回收箱1呈中心对称，且吸气管12的内侧与吸气头3的连接处设置有密封圈2，通过密封圈2，可对吸气头3起到密封的作用，这样吸气头3在使用时效果更好，避免了吸气头3在使用时出现漏气的状况，从而导致吸气头3使用效果不好的状况，回收箱1表现的顶部开设有投物口14，回收箱1内腔的中心处设有挡板13，回收箱1内腔的两侧均设有分类箱4，回收箱1的底部设有承载箱5，承载箱5底部的两侧均固定连接有支撑柱6，且两个支柱的底部均固定连接有防滑垫7，本实用新型通过支撑柱6和防滑垫7，可对承载箱5起到固定的作用，这样承载箱5在使用时效果更好，避免了承载箱5在使用时出现移动的状况，从而导致承载箱5使用效果不好的状况，承载箱5内腔的顶部设有吸气机11，吸气机11的输入端连通有吸气管12，吸气管12的两端贯穿承载箱5并位于回收箱1的两侧，吸气管12的内侧连通有吸气头3，吸气头3的内侧贯穿并延伸至回收箱1的内腔，吸气机11的输出端连通有出气管10，承载箱5内腔的底部设有过滤箱9，过滤箱9内腔的两侧与第一滤网15和第二滤网16的连接处通过滑槽活动连接，过滤箱9的底部与承载箱5的连接处通过焊接形式固定连接，且过滤箱9位于承载箱5内腔底部的中心处，过滤箱9内腔的顶部和底部分别设有第一滤网15和第二滤网16，过滤箱9右侧的顶部连通有连接管8，连接管8的右侧贯穿并延伸至放置箱的右侧，本实用新型通过回收箱1、吸气头3、连接管8、过滤箱9、出气管10、吸气机11、吸气管12、第一滤网15和第二滤网16相互配合，可在回收装置在使用时，可对回收装置周围空气起到过滤的作用，避免了现有的回收装置在使用时，回收装置不具备对气味进行过滤排除的作用，从而导致回收装置周围臭气熏天，严重地污染环境的状况，适合推广使用。
使用时，吸气机11运行，臭气通过吸气头3进入吸气管12内，通过吸气管12把臭气传送到吸气机11内，通过吸气机11把臭气传送到出气管10内，通过出气管10把臭气传送到过滤箱9内，通过过滤箱9内的第一滤网15和第二滤网16对臭气进行过滤，过滤完成的臭气通过连接管8排除即可。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
