技术领域
本实用新型涉及地下水管技术领域，具体为一种土木工程用地下水管道对接装置。
背景技术
土木工程是建造各类土地工程设施的科学技术的统称；它既指所应用的材料、设备和所进行的勘测、设计、施工、保养、维修等技术活动，也指工程建设的对象；即建造在地上或地下、陆上，直接或间接为人类生活、生产、军事、科研服务的各种工程设施。
目前工作人员在地下铺设水管时，普遍是在地下挖好沟渠后，就把水管放入沟渠中，然后利用螺钉和固定条让两个管道对接和固定后，就直接铺土了，但是当水管长时间放入地下时，两个水管的连接处容易受到损坏，从而导致水管漏水，因此就一种保护管道连接处的对接装置。
实用新型内容
针对现有技术的不足，本实用新型提供一种土木工程用地下水管道对接装置，具备保护管道连接处的优点，解决了管道连接处容易受损的问题。
本实用新型的土木工程用地下水管道对接装置，包括底架，底架的两侧均开设有圆孔，圆孔的内壁分别转动连接有第一水管与第二水管，第二水管的左端内壁固定连接有对接管道，对接管道的表面与第一管道的内壁相贴，第一水管与第二水管的表面固定连接有固定条，固定条的表面固定连接有保护壳，底架的内壁底面固定连接有橡胶层，橡胶层的顶面开设有放置槽，底架的顶端开设有卡槽，卡槽的内壁卡接有卡柱，卡柱的顶面固定连接有顶板，通过底架与顶板加固了第一水管与第二水管之间的牢固性，当水管长时间放置在地下时，底架与顶板防止了外部环境对第一水管与第二水管的对接处直接进行损坏，并且第一水管与第二水管交错对接，并且加上保护壳对水管进行了双层保护，从而使得水管的连接处不会的轻易的漏水。
本实用新型的土木工程用地下水管道对接装置，其中顶板的底面固定连接有弹簧，弹簧的底端固定连接有底板，底板的底面与保护壳的表面相贴，通过弹簧与底板，加强了两个水管连接处的抗震能力，当外部物体在挤压顶板时，底板则会增大一定的挤压力抵住保护壳，从而进一步增强了两个水管的牢固性。
本实用新型的土木工程用地下水管道对接装置，其中底板的顶面中部固定连接有凸块，顶板的底面开设有凹槽，凹槽与凸块相适配，凹槽与凸块能加强底板与顶板之间的连接性。
本实用新型的土木工程用地下水管道对接装置，其中保护壳的数量为两个，且两个保护壳分布在第一水管与第二水管的上下两侧，且下侧保护壳与橡胶层的顶面相贴，橡胶层有着一定弹性，当外部有物体挤压整个底架时，橡胶层能吸收一定能量，从而减少水管受到的冲击力。
本实用新型的土木工程用地下水管道对接装置，其中底架内壁的两侧固定连接有限位块，顶板的顶端中部固定连接有手柄，限位块减少了底架内部的空间，从而防止了第一水管与第二水管的对接处活动，而手柄则是为工作人员在卡接或者拆卸顶板时提供了便利。
本实用新型的土木工程用地下水管道对接装置，其中保护壳与固定条的表面均开设有螺纹孔，螺纹孔的内壁螺纹连接有螺钉，通过螺钉与螺纹孔的连接方式更加的直接有效，并且固定的强度也较高。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型，通过底架与顶板加固了第一水管与第二水管之间的牢固性，当水管长时间放置在地下时，底架与顶板防止了外部环境对第一水管与第二水管的对接处直接进行损坏，并且第一水管与第二水管交错对接，并且加上保护壳对水管进行了双层保护，从而使得水管的连接处不会的轻易的漏水。
2、本实用新型中的橡胶层有着一定弹性，当外部有物体挤压整个底架时，橡胶层能吸收一定能量，从而减少水管受到的冲击力，通过弹簧与底板，加强了两个水管连接处的抗震能力，当外部物体在挤压顶时，底板则会增大一定的挤压力抵住保护壳，从而进一步增强了两个水管的牢固性。
附图说明
此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

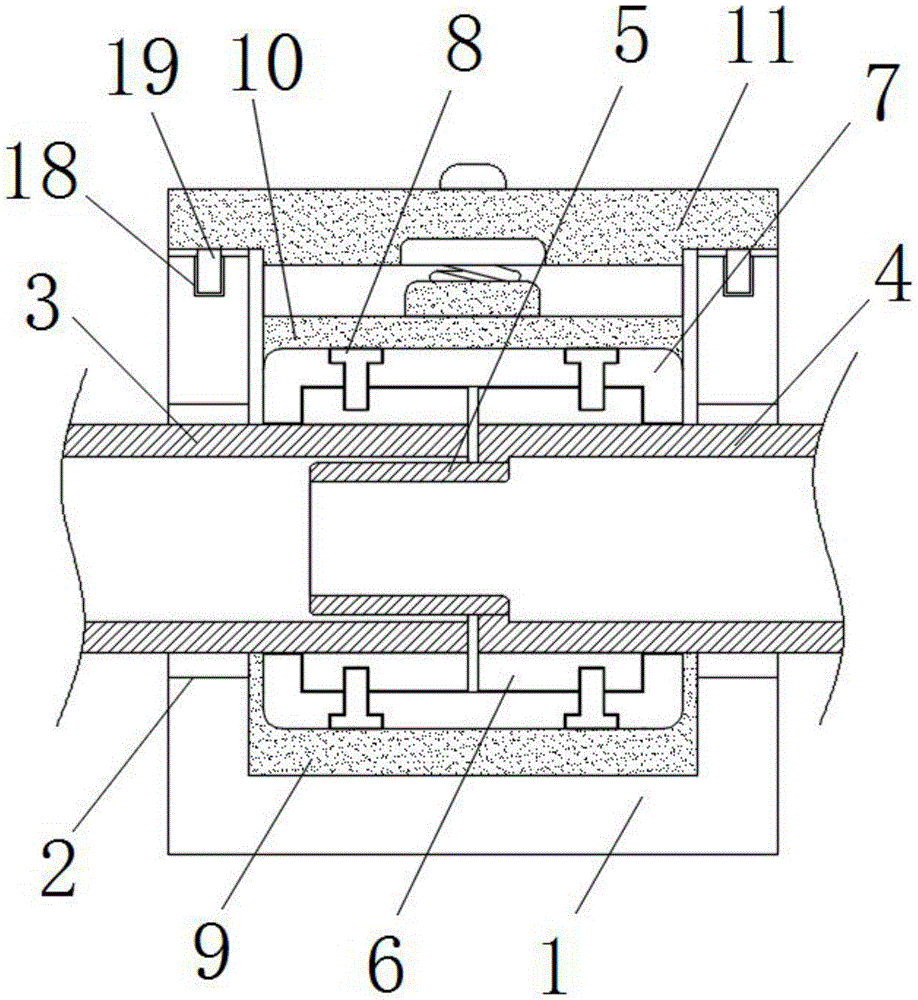

图1为本实用新型正剖结构示意图；
图2为本实用新型侧剖结构示意图；
图3为本实用新型俯剖结构示意图。
图中：1、底架；2、圆孔；3、第一水管；4、第二水管；5、对接管道；6、固定条；7、保护壳；8、螺钉；9、橡胶层；10、底板；11、顶板；12、凸块；13、凹槽；14、弹簧；15、手柄；16、放置槽；17、限位块；18、卡槽；19、卡柱。
具体实施方式
以下将以图式揭露本实用新型的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本实用新型。也就是说，在本实用新型的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。
另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本实用新型，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。
请参阅图1-3，本实用新型的土木工程用地下水管道对接装置，包括底架1，底架1的两侧均开设有圆孔2，圆孔2的内壁分别转动连接有第一水管3与第二水管4，第二水管4的左端内壁固定连接有对接管道5，对接管道5的表面与第一管道的内壁相贴，第一水管3与第二水管4的表面固定连接有固定条6，固定条6的表面固定连接有保护壳7，底架1的内壁底面固定连接有橡胶层9，橡胶层9的顶面开设有放置槽16，底架1的顶端开设有卡槽18，卡槽18的内壁卡接有卡柱19，卡柱19的顶面固定连接有顶板11，通过底架1与顶板11加固了第一水管3与第二水管4之间的牢固性，当水管长时间放置在地下时，底架1与顶板11防止了外部环境对第一水管3与第二水管4的对接处直接进行损坏，并且第一水管3与第二水管4交错对接，并且加上保护壳7对水管进行了双层保护，从而使得水管的连接处不会的轻易的漏水。
顶板11的底面固定连接有弹簧14，弹簧14的底端固定连接有底板10，底板10的底面与保护壳7的表面相贴，通过弹簧14与底板10，加强了两个水管连接处的抗震能力，当外部物体在挤压顶板11时，底板10则会增大一定的挤压力抵住保护壳7，从而进一步增强了两个水管的牢固性。
底板10的顶面中部固定连接有凸块12，顶板11的底面开设有凹槽13，凹槽13与凸块12相适配，凹槽13与凸块12能加强底板10与顶板11之间的连接性。
保护壳7的数量为两个，且两个保护壳7分布在第一水管3与第二水管4的上下两侧，且下侧保护壳7与橡胶层9的顶面相贴，橡胶层9有着一定弹性，当外部有物体挤压整个底架1时，橡胶层9能吸收一定能量，从而减少水管受到的冲击力。
底架1内壁的两侧固定连接有限位块17，顶板11的顶端中部固定连接有手柄15，限位块17减少了底架1内部的空间，从而防止了第一水管3与第二水管4的对接处活动，而手柄15则是为工作人员在卡接或者拆卸顶板11时提供了便利。
保护壳7与固定条6的表面均开设有螺纹孔，螺纹孔的内壁螺纹连接有螺钉8，通过螺钉8与螺纹孔的连接方式更加的直接有效，并且固定的强度也较高。
在使用本实用新型时，若工作人员需要在对水管进行对接，工作人员可以先把底架1放到勾渠中，再让第一水管3的右端与第二水管4的左侧直接插入两个圆孔2中，当第一水管3与第二水管4在靠近时，可让第二水管4左端的对接管道5直接插入第一水管3的内壁中，当第一水管3与第二水管4对接完成后，可拿出保护壳7并让保护壳7对准固定条6与保护壳7上的螺纹孔，并利用螺钉8让保护壳7与固定条6固定住，此时再转动第一水管3与第二水管4，可让其底面的固定条6转到上面，此时可拿出另一个保护壳7并且利用螺钉8固定在固定条6上，最后工作人员可握住手柄15，并将底板10卡住保护壳7，同时再让顶板11上的卡柱19卡进卡槽18中即可。
以上所述仅为本实用新型的实施方式而已，并不用于限制本实用新型。对于本领域技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原理的内所作的任何修改、等同替换、改进等，均应包括在本实用新型的权利要求范围之内。
