技术领域
本实用新型涉及机械技术领域，具体为一种生产加工用工件定位装置。
背景技术
管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。通常，流体经鼓风机、压缩机、泵和锅炉等增压后，从管道的高压处流向低压处，也可利用流体自身的压力或重力输送。管道的用途很广泛，主要用在给水、排水、供热、供煤气、长距离输送石油和天然气、农业灌溉、水力工程和各种工业装置中，在管道的加工过程中，管道需要定位和夹紧，可是普通的加工定位装置结构复杂，定位不够准确，因此我们提出了一种生产加工用工件定位装置。
实用新型内容
本实用新型的目的在于提供一种生产加工用工件定位装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生产加工用工件定位装置，包括底板，所述底板的上端左右两侧固定连接有连接柱，所述连接柱之间上部通过轴承插接有螺纹杆，所述螺纹杆包括第一螺纹段和第二螺纹段，所述第一螺纹段和第二螺纹段外侧均套接有螺块，所述螺块的前后端均通过销轴连接有传动杆，所述传动杆的下端通过销轴插接在连接块的内部，所述连接块的下端固定连接在支撑板的上端，所述支撑板的左右两侧活动插接在连接柱外侧，所述传动杆的相对端下部均固定连接有定位块，所述定位块的相对端均开有圆弧槽，所述螺纹杆的右端均固定连接在电动机转轴上，所述电动机的下端通过支撑板固定连接在右侧连接柱的右端。
优选的，所述第一螺纹段和第二螺纹段结构相同，所述第一螺纹段和第二螺纹段的螺纹方向相反。
优选的，所述连接柱的外侧壁光滑。
优选的，所述连接块的中部开有“U”形腔。
优选的，所述传动杆的上端均开有“U”形腔。
与现有技术相比，本实用新型的有益效果是：该生产加工用工件定位装置，通过设备的整体结构，在螺块左右运动的位移是相同的情况下，能够使得管道始终夹持在相同的位置上，能够对管道进行准确的定位。
附图说明

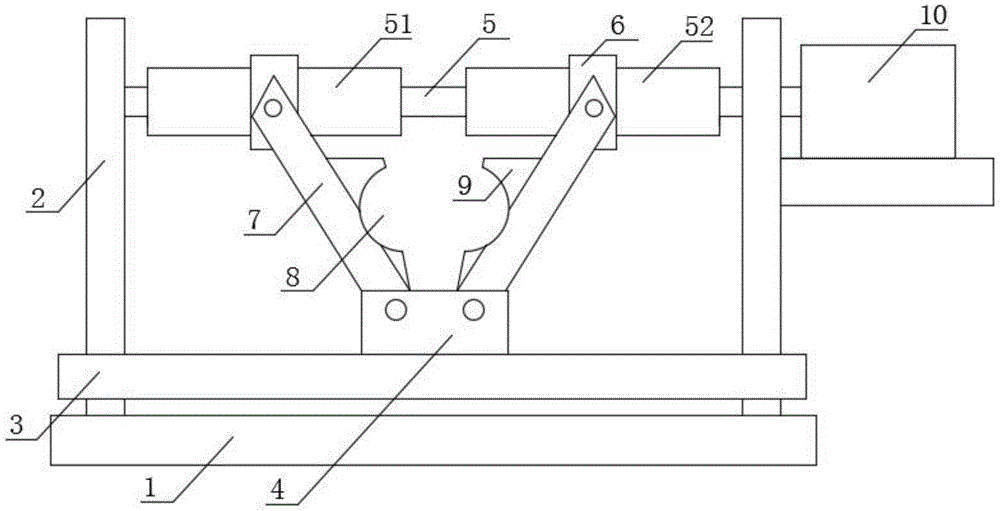

图1为本实用新型主视图。
图中：1底板、2连接柱、3支撑板、4连接块、5螺纹杆、51第一螺纹段、52第二螺纹段、6螺块、7传动杆、8圆弧槽、9定位块、10电动机。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1，本实用新型提供一种技术方案：一种生产加工用工件定位装置，包括底板1，底板1为支撑连接机构，所述底板1的上端左右两侧固定连接有连接柱2，连接柱2为了连接螺纹杆5，所述连接柱2的外侧壁光滑。所述连接柱2之间上部通过轴承插接有螺纹杆5，螺纹杆5为驱动杆，螺纹杆5的转动会使得两个螺块6相对运动或者相反运动，所述螺纹杆5包括第一螺纹段51和第二螺纹段52，第一螺纹段51和第二螺纹段52为了驱动相应的螺块6左右运动，所述第一螺纹段51和第二螺纹段52结构相同，所述第一螺纹段51和第二螺纹段52的螺纹方向相反。所述第一螺纹段51和第二螺纹段52外侧均套接有螺块6，所述螺块6的前后端均通过销轴连接有传动杆7，传动杆7会使随着螺块6的左右移动而左右转动，所述传动杆7的上端均开有“U”形腔。所述传动杆7的下端通过销轴插接在连接块4的内部，连接块4为了连接传动杆7，所述连接块4的中部开有“U”形腔。所述连接块4的下端固定连接在支撑板3的上端，支撑板3能够上下位移，所述支撑板3的左右两侧活动插接在连接柱2外侧，所述传动杆7的相对端下部均固定连接有定位块9，定位块9为了挤压固定加工的圆管，所述定位块9的相对端均开有圆弧槽8，圆弧槽8为挤压圆管的挤压腔，所述螺纹杆5的右端均固定连接在电动机10转轴上，电动机10采用市场上普通的伺服电动机，并且配有专有的驱动器，电动机10通过开关外接电源，开关设有两个，分别为正转开关和反转开关，所述电动机10的下端通过支撑板固定连接在右侧连接柱2的右端。
工作原理：生产加工用工件定位装置在进行工作时，首先启动电动机反转，使得螺块6相反运动，从而使得两个传动杆7张开，然后把需要加工的管道插接在圆弧槽8内部，然后启动电动机正转，使得螺块6相对运动，从而使得两个传动杆7合并，从而挤压固定加工的管道，并且螺块6左右运动的位移是相同的，能够对管道始终夹持在相同的位置上。
