技术领域
本实用新型涉及水污染治理技术领域，具体为一种水污染收集装置。
背景技术
目前，现有的还存在着一些不足的地方，例如；随着人们生活水平的日益提高，人们产生的生活垃圾也越来越多，很多垃圾被扔到湖泊或池塘中，以及池塘中树叶，藻类泛滥，水中大量的漂浮物垃圾然中影响了生态环境，导致大量鱼死亡，生态环境严重失调，因此需要对水中漂浮垃圾进行打捞，传统的人工打捞方式效率低下，费时费力，因此，我们提出一种水污染收集装置。
实用新型内容
本实用新型的目的在于提供一种水污染收集装置，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水污染收集装置，包括漂浮块、挡板、稳定锥和橡胶气囊；
所述漂浮块的右端开设有凹槽，所述漂浮块的左端固定安装有固定块，所述固定块置于凹槽内，所述凹槽的内腔垂直安装有固定轴且固定轴贯穿于固定块与固定块活动连接，所述漂浮块的最左侧开设有固定槽，所述固定槽的内腔上端开设有通孔，所述固定槽的内腔底端开设有限位孔，所述通孔和限位孔内设有固定栓，所述漂浮块最右侧的固定块上开设有固定孔；
所述漂浮块的最左侧和漂浮块的最右侧均固定连接有牵引绳，所述漂浮块的下端固定安装有橡胶气囊，所述橡胶气囊的左端固定连接有气嘴。
作为本实用新型的一种优选实施方式，所述漂浮块的下端固定安装有稳定锥，所述稳定锥的上端固定安装有螺纹杆，所述螺纹杆上活动套设有配重块，所述螺纹杆的上端外侧设有螺母，所述螺母与螺纹杆螺旋连接。
作为本实用新型的一种优选实施方式，两个所述牵引绳的另一端均固定安装有拉动把手。
作为本实用新型的一种优选实施方式，所述漂浮块的上端固定安装有挡板，所述挡板上开设有若干个漏水孔。
作为本实用新型的一种优选实施方式，所述稳定锥的外侧均匀涂有防腐漆。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型一种水污染收集装置，通过若干个漂浮块用固定轴贯穿于固定块与固定块活动连接形成漂浮袋，然后通过气嘴将橡胶气囊充入气体，然后通过牵引绳将漂浮袋放置在水面上从而漂浮块悬浮在水上，进一步的通过漂浮块将水面上的垃圾进行阻挡，然后通过固定块置于固定槽内，然后将固定栓通过通孔插入固定孔内，从而形成圆环，然后通过牵引绳将圆环内的垃圾拉到河边进行集中垃圾收集，从而提高打捞的效率，省时省力。
2.本实用新型一种水污染收集装置，通过根据水面上的风浪大小在螺纹杆上添加配重块，然后通过螺母与螺纹杆螺旋连接让配重块固定在螺纹杆上，从而增加漂浮块在水面上漂浮的稳定性。
3.本实用新型一种水污染收集装置，通过拉动把手能够有效的减小操作人员手部的勒紧感，从而让操作人员更加方便的拉动漂浮块。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

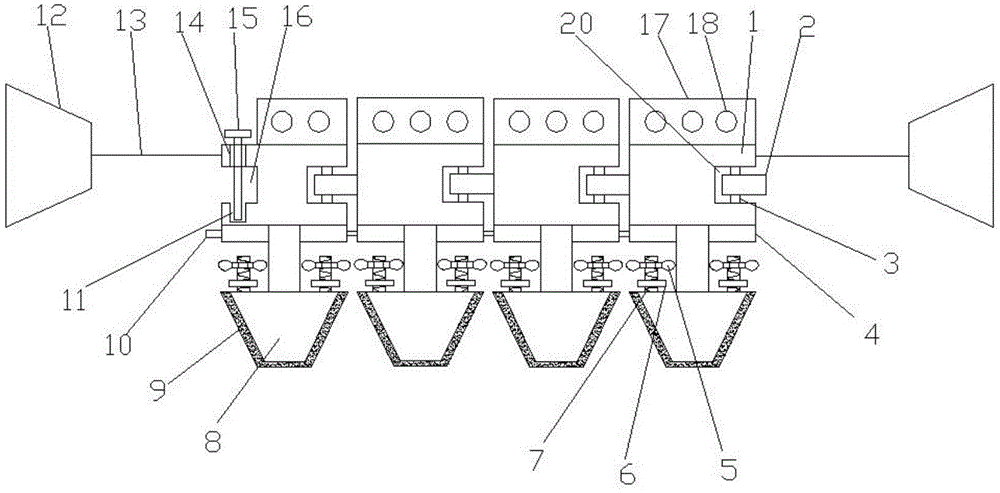

图1为本实用新型一种水污染收集装置的主视图；
图2为本实用新型一种水污染收集装置固定孔的俯视图。
图中：1、漂浮块；2、固定块；3、固定轴；4、橡胶气囊；5、螺母；6、配重块；7、螺纹杆；8、稳定锥；9、防腐漆；10、气嘴；11、限位孔；12、拉动把手；13、牵引绳；14、通孔；15、固定栓；16、固定槽；17、挡板；18、漏水孔；19、固定孔；20、凹槽。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-2，本实用新型提供一种技术方案：一种水污染收集装置，包括漂浮块1、挡板17、稳定锥8和橡胶气囊4；
所述漂浮块1的右端开设有凹槽20，所述漂浮块1的左端固定安装有固定块2，所述固定块2置于凹槽20内，所述凹槽20的内腔垂直安装有固定轴3且固定轴3贯穿于固定块2与固定块2活动连接，所述漂浮块1的最左侧开设有固定槽16，所述固定槽16的内腔上端开设有通孔14，所述固定槽16的内腔底端开设有限位孔11，所述通孔14和限位孔11内设有固定栓15，所述漂浮块1最右侧的固定块2上开设有固定孔19；
所述漂浮块1的最左侧和漂浮块1的最右侧均固定连接有牵引绳13，所述漂浮块1的下端固定安装有橡胶气囊4，所述橡胶气囊4的左端固定连接有气嘴10，通过若干个漂浮块1用固定轴3贯穿于固定块2与固定块2活动连接形成漂浮袋，然后通过气嘴10将橡胶气囊4充入气体，然后通过牵引绳13将漂浮袋放置在水面上从而漂浮块1悬浮在水上，进一步的通过漂浮块1将水面上的垃圾进行阻挡，然后通过固定块2置于固定槽16内，然后将固定栓15通过通孔14插入固定孔19内，从而形成圆环，然后通过牵引绳13将圆环内的垃圾拉到河边进行集中垃圾收集，从而提高打捞的效率，省时省力。
本实施例中(如图1所示)，所述漂浮块1的下端固定安装有稳定锥8，所述稳定锥8的上端固定安装有螺纹杆7，所述螺纹杆7上活动套设有配重块6，所述螺纹杆7的上端外侧设有螺母5，所述螺母5与螺纹杆7螺旋连接，通过根据水面上的风浪大小在螺纹杆7上添加配重块6，然后通过螺母5与螺纹杆7螺旋连接让配重块6固定在螺纹杆7上，从而增加漂浮块1在水面上漂浮的稳定性。
本实施例中(请参阅图1)，两个所述牵引绳13的另一端均固定安装有拉动把手12，通过拉动把手12能够有效的减小操作人员手部的勒紧感，从而让操作人员更加方便的拉动漂浮块1。
本实施例中(请参阅图1)，所述漂浮块1的上端固定安装有挡板17，所述挡板17上开设有若干个漏水孔18，通过挡板17能够有效的增加漂浮块1的高度从而能够增加垃圾的收集量，通过漏水孔18能够将水进行排出，从而减小拉力。
本实施例中(请参阅图1)，所述稳定锥8的外侧均匀涂有防腐漆9，通过防腐漆9能够有效的减缓稳定锥8的腐蚀速度。
需要说明的是，本实用新型为一种水污染收集装置，包括漂浮块1、固定块2、固定轴3、橡胶气囊4、螺母5、配重块6、螺纹杆7、稳定锥8、防腐漆9、气嘴10、限位孔11、拉动把手12、牵引绳13、通孔14、固定栓15、固定槽16、挡板17、漏水孔18、固定孔19、凹槽20，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，工作时，通过若干个漂浮块1用固定轴3贯穿于固定块2与固定块2活动连接形成漂浮袋，然后通过气嘴10将橡胶气囊4充入气体，然后通过牵引绳13将漂浮袋放置在水面上从而漂浮块1悬浮在水上，进一步的通过漂浮块1将水面上的垃圾进行阻挡，然后通过固定块2置于固定槽16内，然后将固定栓15通过通孔14插入固定孔19内，从而形成圆环，然后通过牵引绳13将圆环内的垃圾拉到河边进行集中垃圾收集，从而提高打捞的效率，省时省力，通过根据水面上的风浪大小在螺纹杆7上添加配重块6，然后通过螺母5与螺纹杆7螺旋连接让配重块6固定在螺纹杆7上，从而增加漂浮块1在水面上漂浮的稳定性，通过拉动把手12能够有效的减小操作人员手部的勒紧感，从而让操作人员更加方便的拉动漂浮块1，通过挡板17能够有效的增加漂浮块1的高度从而能够增加垃圾的收集量，通过漏水孔18能够将水进行排出，从而减小拉力，通过防腐漆9能够有效的减缓稳定锥8的腐蚀速度。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
