技术领域
本实用新型涉及水利工程技术领域,尤其涉及一种水利工程用生态支护支架。
背景技术
水利工程是用于控制和调配自然界的地表水和地下水,达到除害兴利目的而修建的工程,也称为水工程,水是人类生产和生活必不可少的宝贵资源,而在水利工程建造过程中为了保证边坡的稳定,通常需要修筑边坡支护结构,用以来保护边坡的完整性,边坡支护结构通常为浆砌石结构或混凝土结构,在建造过程中传统的坡面采用一体浇筑成型,后期维护成本高且难度大,同时缺少绿植的规划,对于从景观效果以及水体净化方面考虑不足。
实用新型内容
本实用新型的目的是为了解决水利工程支护支架不便于后期维护,且观赏性生态型差的问题,而提出的一种水利工程用生态支护支架。
为了实现上述目的,本实用新型采用了如下技术方案:
一种水利工程用生态支护支架,包括坝体,所述坝体横向贯穿有加强筋,所述坝体竖向贯穿有立柱,所述加强筋与立柱交错焊接固定,所述坝体内部填充有混凝土层,所述立柱上端固定连接有坡面,所述坡面竖向等距分布有挡板,所述挡板之间自上而下等距设置有导流板,所述导流板呈V形结构,所述坡面两侧开设有滑槽,两侧所述滑槽之间滑动连接滑杆,所述滑杆中部固定连接有绿植板,所述绿植板顶面等距分布有绿植槽。
优选地,所述坡面顶部固定安装有电机,所述绿植板顶部中心位置固定连接有升降杆,所述升降杆另一端贯穿绿植板顶部与电机输出端固定连接,所述绿植板顶部两侧对称分布有定位杆,所述定位杆贯穿坡面顶部两侧。
优选地,所述立柱顶端左右两侧固定连接有短杆,所述立柱顶部上下外壁固定连接有长杆,所述立柱与坡面通过三角块固定连接。
优选地,所述三角块三个拐角出均设置有紧固螺栓孔,所述三角块中部开设有立柱槽,所述立柱槽外壁左右两侧开设有短杆槽,所述立柱槽外壁上下端开设有长杆槽。
优选地,所述立柱与立柱槽相匹配,所述长杆与长杆槽相匹配,所述短杆与短杆槽相匹配。
优选地,所述导流板为倒V形结构,所述绿植板与导流板之间设置有间隙。
本实用新型的有益效果为:
1、本实用新型首先将加强筋与立柱的一端焊接固定在坝体上,同时将加强筋与立柱进行焊接固定,而后将混合凝土填充入坝体内部,完成坝体、加强筋与立柱之间的固定,待到混凝土凝固后将坡面固定连接在立柱的上端,其中,在立柱的顶端四周设置有长杆和短杆,将立柱贯穿坡面并通过三角块进行固定,在三角块的四周分别设置有长杆槽和短杆槽,通过将长杆与长杆槽匹配对应,短杆与短杆槽匹配对应,从而完成三角块与立柱的匹配,而后,90度旋转三角块,使得长杆槽与短杆处于同一水平,短杆槽与长杆处于同一水平,实现二者的错位交叉,再通过三角块拐角处的紧固螺栓孔,最终实现坡面与立柱之间的紧密固定,采用卡接螺纹想组合的方式,既提高了连接稳定性,同时对于后期的维护具有快速拆装的作用。
2、在坡面的上方滑动设置有绿植板,通过顶部的电机带动升降杆的伸缩,完成对绿植板的升降,避免在水位过高时绿植被淹,设置绿植板作用于水体的净化吸收,同时具有良好的景观效果,在坡面的顶面设置有导流板,采用倒V形结构,便于将积水分散倒流,有助于对坡面的防护。
附图说明

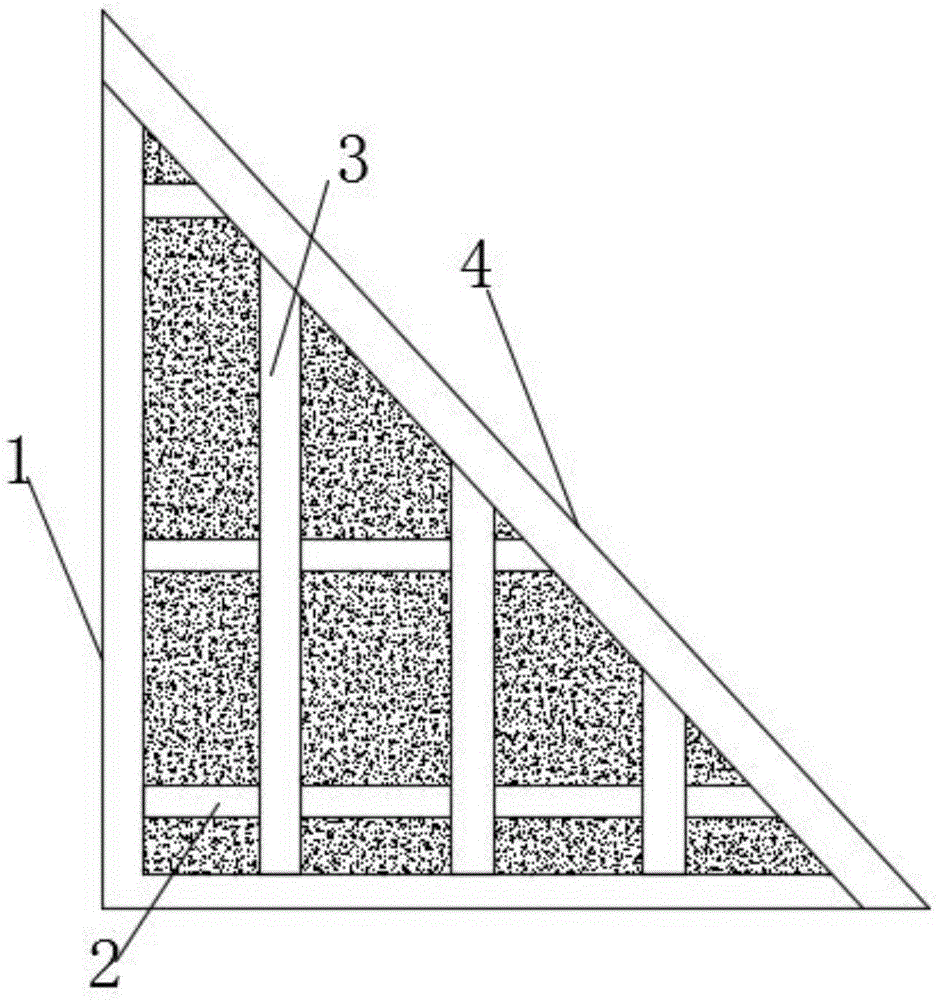

图1为本实用新型提出的一种水利工程用生态支护支架的侧面剖视图;
图2为本实用新型提出的一种水利工程用生态支护支架的坡面部分结构示意图;
图3为本实用新型提出的一种水利工程用生态支护支架的坡面俯视图;
图4为本实用新型提出的一种水利工程用生态支护支架的坡面俯视图;
图5为本实用新型提出的一种水利工程用生态支护支架的立柱剖视图;
图6为本实用新型提出的一种水利工程用生态支护支架的三角块结构示意图。
图中:1、坝体;2、加强筋;3、立柱;4、坡面;5、挡板;6、导流板;7、滑槽;8、定位杆;9、升降杆;10、电机;11、绿植板;12、绿植槽;13、三角块;14、短杆;15、长杆;16、立柱槽;17、短杆槽;18、长杆槽。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
参照图1-6,一种水利工程用生态支护支架,包括坝体1,坝体1横向贯穿有加强筋2,坝体1竖向贯穿有立柱3,加强筋2与立柱3交错焊接固定,坝体1内部填充有混凝土层,立柱3上端固定连接有坡面4,坡面4竖向等距分布有挡板5,挡板5之间自上而下等距设置有导流板6,导流板6呈V形结构,坡面4两侧开设有滑槽7,两侧滑槽7之间滑动连接滑杆,滑杆中部固定连接有绿植板11,绿植板11顶面等距分布有绿植槽12,坡面4顶部固定安装有电机10,绿植板11顶部中心位置固定连接有升降杆9,升降杆9另一端贯穿绿植板11顶部与电机10输出端固定连接,绿植板11顶部两侧对称分布有定位杆8,定位杆8贯穿坡面4顶部两侧,立柱3顶端左右两侧固定连接有短杆14,立柱3顶部上下外壁固定连接有长杆15,立柱3与坡面4通过三角块13固定连接,三角块13三个拐角出均设置有紧固螺栓孔,三角块13中部开设有立柱槽16,立柱槽16外壁左右两侧开设有短杆槽17,立柱槽16外壁上下端开设有长杆槽18,立柱3与立柱槽16相匹配,长杆15与长杆槽18相匹配,短杆14与短杆槽17相匹配,导流板6为倒V形结构,绿植板11与导流板6之间设置有间隙。
工作原理:本实用新型在建造前,首先将加强筋2与立柱3的一端焊接固定在坝体1上,同时将加强筋2与立柱3进行焊接固定,而后将混合凝土填充入坝体1内部,完成坝体1、加强筋2与立柱3之间的固定,待到混凝土凝固后将坡面4固定连接在立柱3的上端,其中,在立柱3的顶端四周设置有长杆15和短杆14,将立柱3贯穿坡面4并通过三角块13进行固定,在三角块13的四周分别设置有长杆槽18和短杆槽17,通过将长杆15与长杆槽18匹配对应,短杆14与短杆槽17匹配对应,从而完成三角块13与立柱3的匹配,而后,90度旋转三角块13,使得长杆槽18与短杆14处于同一水平,短杆槽17与长杆15处于同一水平,实现二者的错位交叉,再通过三角块13拐角处的紧固螺栓孔,最终实现坡面与立柱3之间的紧密固定,采用卡接与螺纹组合的方式,既提高了连接稳定性,同时对于后期的维护具有快速拆装的作用;并且在坡面4的上方滑动设置有绿植板11,通过顶部的电机10带动升降杆9的伸缩,完成对绿植板11的升降,避免在水位过高时绿植被淹,设置绿植板11作用于水体的净化吸收,同时具有良好的景观效果,在坡面4的顶面设置有导流板6,采用倒V形结构,便于将积水分散倒流,有助于对坡面4的防护。
以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
