技术领域
本实用新型涉及显示屏设备领域，具体地讲，涉及一种带有保护功能的显示屏。
背景技术
显示屏通常也被称为监视器。显示屏是属于电脑的I/O设备，即输入输出设备。它是一种将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的显示工具。目前，现有的显示屏在使用的过程中或者在运输过程中难免会受到撞击，但是显示屏的防撞性能较差，容易因撞击而损坏，影响计算机显示屏的使用寿命。此为，现有技术的不足之处。
实用新型内容
本实用新型要解决的技术问题是提供一种带有保护功能的显示屏，有利于实现保护显示屏。
本实用新型采用如下技术方案实现发明目的：
一种带有保护功能的显示屏，包括显示屏，其特征是：所述显示屏的上侧铰接方板的一端，所述方板的上侧固定连接对称的方块二，所述方板的中部固定连接方块一，所述方块一铰接保护机构。
作为本技术方案的进一步限定，所述保护机构包括螺杆，所述螺杆铰接所述方块一，所述螺杆的一端铰接一个所述方块二，所述螺杆铰接另一个所述方块二，所述螺杆的另一端固定连接圆盘的一侧中心，所述圆盘的另一侧偏心处固定连接把手，所述螺杆的两段反向螺纹分别螺纹连接对应的滑块，每个所述滑块的一侧分别固定连接滑杆，所述方板设置有对称的滑槽。
作为本技术方案的进一步限定，每个所述滑槽内分别铰接滑槽杆，每个所述滑槽杆的滑槽内分别设置有对应的所述滑杆，一个所述滑槽杆的一端固定连接连杆一的一端，另一个所述滑槽杆的一端固定连接连杆二的一端，所述连杆二设置有直槽，所述直槽内设置有所述连杆一。
作为本技术方案的进一步限定，所述连杆一的另一端铰接一个U形防护板的一端，所述连杆二的另一端铰接另一个所述U形防护板的一端。
作为本技术方案的进一步限定，所述显示屏的上侧固定连接橡胶垫。
作为本技术方案的进一步限定，所述方板的上侧一端固定连接挡板。
与现有技术相比，本实用新型的优点和积极效果是：
(1)本装置有U形防护板，通过转动把手能够实现U形防护板的移动，有效的保护显示屏；
(2)本装置有橡胶垫，有效的起到保护的作用；
(3)本装置操作简单，方便轻巧。
本实用新型为带有保护功能的显示屏，有利于实现保护显示屏。
附图说明

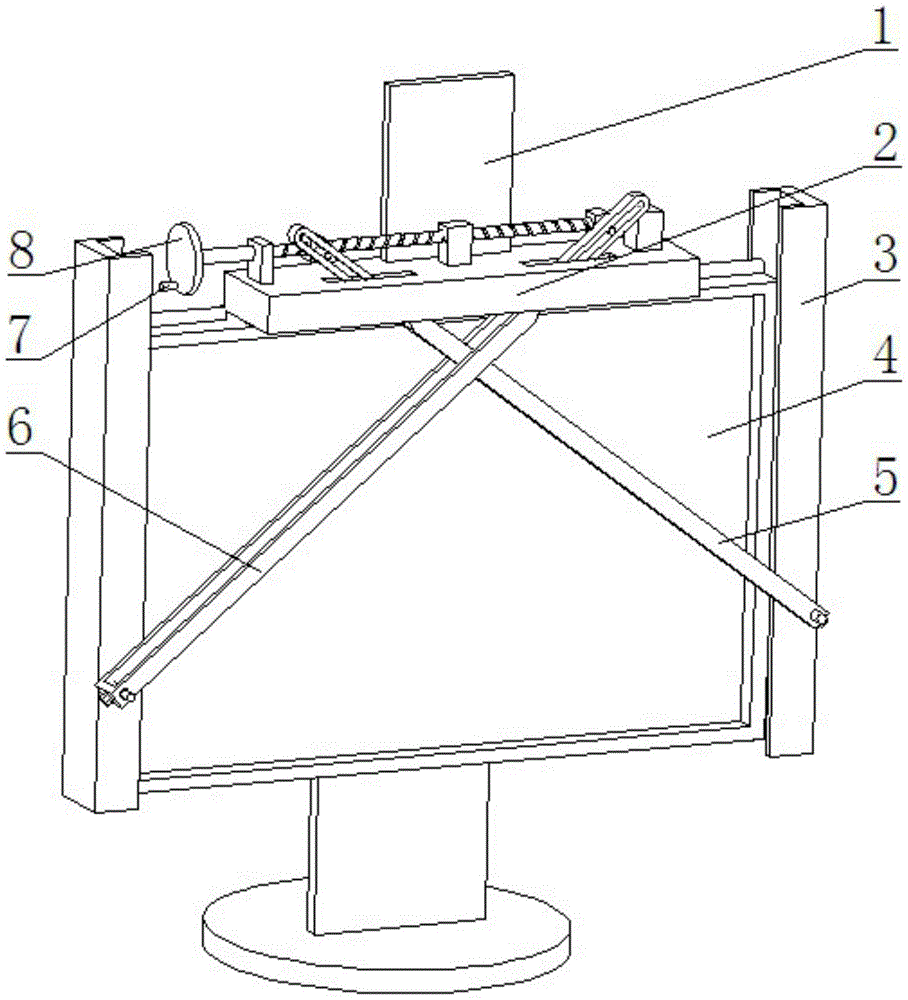

图1为本实用新型的立体结构示意图一。
图2为本实用新型的立体结构示意图二。
图3为本实用新型的局部立体结构示意图三。
图4为本实用新型的局部立体结构示意图四。
图5为本实用新型的局部立体结构示意图五。
图6为本实用新型的局部立体结构示意图六。
图中：1、挡板，2、方板，3、U形防护板，4、显示屏，5、连杆一，6、连杆二，7、把手，8、圆盘，9、螺杆，10、橡胶垫，11、方块一，12、方块二，13、滑槽，14、滑槽杆，15、直槽，16、滑块，17、滑杆。
具体实施方式
下面结合附图，对本实用新型的一个具体实施方式进行详细描述，但应当理解本实用新型的保护范围并不受具体实施方式的限制。
如图1-图6所示，本实用新型包括显示屏4，所述显示屏4的上侧铰接方板2的一端，所述方板2的上侧固定连接对称的方块二12，所述方板2的中部固定连接方块一11，所述方块一11铰接保护机构。
所述保护机构包括螺杆9，所述螺杆9铰接所述方块一11，所述螺杆9的一端铰接一个所述方块二12，所述螺杆9铰接另一个所述方块二12，所述螺杆9的另一端固定连接圆盘8的一侧中心，所述圆盘8的另一侧偏心处固定连接把手7，所述螺杆9的两段反向螺纹分别螺纹连接对应的滑块16，每个所述滑块16的一侧分别固定连接滑杆17，所述方板2设置有对称的滑槽13。
每个所述滑槽13内分别铰接滑槽杆14，每个所述滑槽杆14的滑槽内分别设置有对应的所述滑杆17，一个所述滑槽杆14的一端固定连接连杆一5的一端，另一个所述滑槽杆14的一端固定连接连杆二6的一端，所述连杆二6设置有直槽15，所述直槽15内设置有所述连杆一5。
所述连杆一5的另一端铰接一个U形防护板3的一端，所述连杆二6的另一端铰接另一个所述U形防护板3的一端。
所述显示屏4的上侧固定连接橡胶垫10。
所述方板2的上侧一端固定连接挡板1。
所述挡板1及所述U形防护板3的材质为橡胶。
所述螺杆9具有自锁功能。
本实用新型工作流程为：初始状态为U形防护板3相互远离，挡板1接触显示屏4的后侧，保持稳定，挡板1接触显示屏背部的位置可以设置卡扣结构，更加稳定，此为现有技术图中不再示出。
当需要对显示屏4进行保护时，翻转方板2，方板2带动方块二12及方块一11翻转，方块一11带动保护机构进行翻转，使方板2接触橡胶垫10，转动把手7，把手7带动圆盘8转动，圆盘8带动螺杆9转动，螺杆9带动滑块16向相互靠近的方向移动，滑块16带动滑杆17移动的同时沿着滑槽杆14的滑槽内移动，滑杆17带动滑槽杆14沿着滑槽13摆动，一个滑槽杆14带动连杆一5沿着直槽15摆动，另一个滑槽杆14带动连杆二6摆动，连杆一5及连杆二6分别带动U形防护板3移动，当U形防护板3的凹槽卡住显示屏4的两侧时，停止转动把手7，对显示屏4进行防护，调整过程中通过手工辅助调节各个位置。
以上公开的仅为本实用新型的一个具体实施例，但是，本实用新型并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
