技术领域
本实用新型涉及上水设备技术领域，尤其涉及一种上水设备用过滤装置。
背景技术
在消防用水、生活用水和生产用水的过程中，都会安装上水设备，利用上水设备对水进行输送，目前上水设备在输送水的时候，都会在对应的输送管道内设置过滤装置，利用过滤装置对水中的杂质进行过滤，保证输水的质量。
目前，现有的上水设备在输送水的时候，大多数都是采用单一的管路进行输送，但是由于使用时间过长，在对管路内的过滤网更换或者检修时，需要关闭管路的阀门，这样就会造成短时间无法进行上水，一是影响了居民的日常生活，二是再次重新输水需要重启系统，增加机器的负荷，降低使用寿命，为此，我们提出了一种上水设备用过滤装置来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种上水设备用过滤装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种上水设备用过滤装置，包括两个垫板、负压罐和进水管，所述负压罐的下端两侧分别安装有排水管和排污管，所述负压罐的上端一侧连接有输水管，所述输水管上设有第二单向阀，所述输水管和进水管的下端共同连接有第一输送管，所述第一输送管上分别安装有第一单向阀和第一电磁阀，所述进水管上安装有第二电磁阀，所述进水管和输水管之间共同可拆卸连接有第二输送管，所述第二输送管和第一输送管上均安装有过滤盒，所述过滤盒内设有空腔，所述空腔内设有过滤机构，所述空腔的一端侧壁上设有开口，所述开口的侧壁上可拆卸连接有密封盖。
优选地，所述输水管和进水管的相对一端均安装有第一法兰盘，所述第二输送管的两端均安装有第二法兰盘，同一侧的一个第一法兰盘和一个第二法兰盘为一组，同一组内的第一法兰盘通过两个以上的螺栓固定。
优选地，所述过滤机构包括分别等间距固定在空腔内相对侧壁上的六个安装块，且相对侧壁上的安装块两两相互对应，且两两相对应的安装块为一组，同一组内的四个安装块上共同插设有过滤板。
优选地，所述密封盖的一端侧壁上设有限位槽，所述限位槽内的一周侧壁上安装有密封垫圈，所述密封盖上设有四个通孔，所述过滤盒的一侧设有四个与四个通孔分别对应的螺纹盲孔，所述通孔内贯穿设有螺钉，所述螺钉的一端延伸至螺纹盲孔内，所述开口和第二开口相互对应，且开口和第二开口的连接处共同安装有密封圈，且密封圈位于过滤盒和密封盖之间。
优选地，两个垫板的上端均固定有支撑板，两个支撑板的上端共同固定在负压罐的下端两侧。
优选地，所述负压罐的上端两侧分别安装有吊耳，两个吊耳之间设有压力计，且压力计安装在负压罐的上端一侧。
与现有技术相比，本实用新型的有益效果是：
1、通过第一输送管和第二输送管的双管路设置，解决了在需要维修患者更换过滤芯时需要关闭上水设备，造成无法持续输送水的问题；
2、通过设置三个过滤板，大大增强了过滤的能力，提高了过滤的效果，保证了水的质量；
3、通过垫圈、密封圈和螺钉之间的配合，不仅大大提高了密封盖和过滤盒之间的密封性，同时还方便对过滤板进行取放和更换；
综上所述，本实用新型通过双管路的设置，避免了在需要对过滤板进行更换时无法持续输送水的情况发生，达到了稳定持续输送的目的，避免需要重启系统增加机器损耗的情况发生，延长了使用寿命，同时还提高了过滤的效果，增强了水的质量，并且增强了密封性，实用性强。
附图说明

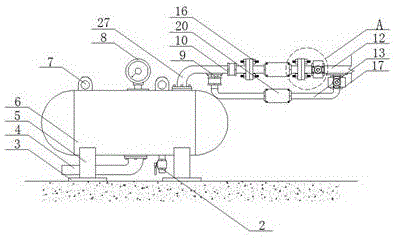

图1为本实用新型提出的一种上水设备用过滤装置的正视图；
图2为本实用新型提出的一种上水设备用过滤装置的A处放大图；
图3为本实用新型提出的一种上水设备用过滤装置过滤盒的内部结构示意图；
图4为本实用新型提出的一种上水设备用过滤装置密封盖的侧视图；
图5为本实用新型提出的一种上水设备用过滤装置过滤盒和密封盖的侧视图；
图中：1第二法兰盘、2排污管、3垫板、4排水管、5支撑板、6负压罐、7吊耳、8压力计、9第一单向阀、10第二单向阀、11过滤盒、12进水管、13第一输送管、14第一法兰盘、15第二输送管、16螺栓、17第一电磁阀、18第二电磁阀、19通孔、20密封盖、21密封垫圈、22螺纹盲孔、23安装块、24过滤板、25螺钉、26密封圈、27输水管。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-5，一种上水设备用过滤装置，包括两个垫板3、负压罐6和进水管12，负压罐6的下端两侧分别安装有排水管4和排污管2，通过排水管4方便将过滤完的水排出，通过排污管2方便将污水排出，负压罐6的上端一侧连接有输水管27，输水管27上设有第二单向阀10，通过设置第二单向阀10，控制了水流在流通过程中只能从进水管12经第二输送管15向输水管27输送。
在本实用新型中，输水管27和进水管12的下端共同连接有第一输送管13，第一输送管13上分别安装有第一单向阀9和第一电磁阀17，关闭第二单向阀10和第二电磁阀18，打开第一单向阀9和第一电磁阀17，水流在流通过程中经第一输送管13输送到输水管27内，进水管12上安装有第二电磁阀18，进水管12和输水管27之间共同可拆卸连接有第二输送管15，第二输送管15和第一输送管13上均安装有过滤盒11，过滤盒11内设有空腔，空腔内设有过滤机构，通过过滤机构方便对水进行过滤，空腔的一端侧壁上设有开口，开口的侧壁上可拆卸连接有密封盖20，通过将密封盖20打开，方便更换过滤板24。
在本实用新型中，输水管27和进水管12的相对一端均安装有第一法兰盘14，第二输送管15的两端均安装有第二法兰盘1，同一侧的一个第一法兰盘14和一个第二法兰盘1为一组，同一组内的第一法兰盘14通过两个以上的螺栓16固定，通过多个螺栓16的设置，方便将第一法兰盘14和第二法兰盘1进行连接固定，从而方便将第二输送管15分别连接在输水管27和进水管12的一端。
在本实用新型中，过滤机构包括分别等间距固定在空腔内相对侧壁上的六个安装块23，且相对侧壁上的安装块23两两相互对应，且两两相互对应的安装块23为一组，同一组内的四个安装块23上共同插设有过滤板24，通过设置三个过滤板24，方便对水进行过滤。
在本实用新型中，密封盖20的一端侧壁上设有限位槽，限位槽内的一周侧壁上安装有密封垫圈21，密封盖20上设有四个通孔19，过滤盒11的一侧设有四个与四个通孔19分别对应的螺纹盲孔22，通孔19内贯穿设有螺钉25，螺钉25的一端延伸至螺纹盲孔22内，在螺钉25的作用下，方便装卸密封盖20，开口和第二开口相互对应，且开口和第二开口的连接处共同安装有密封圈26，且密封圈26位于过滤盒11和密封盖20之间，通过密封圈26和密封垫圈21之间的配合，加强了密封盖20和过滤盒11之间的密封性。
在本实用新型中，两个垫板3的上端均固定有支撑板5，两个支撑板5的上端共同固定在负压罐6的下端两侧，通过支撑板5方便对负压罐6进行稳定固定。
在本实用新型中，负压罐6的上端两侧分别安装有吊耳7，两个吊耳7之间设有压力计8，且压力计8安装在负压罐6的上端一侧，通过压力计8方便测定负压罐6内的压力。
在本实用新型中，在使用时，将进水管12和送水设备进行连接，然后关闭第一电磁阀17，通过设置第一单向阀9，控制了输水的方向为仅允许从第一输送管13的方向到输水管27的方向流通，打开第二电磁阀18，打开第二单向阀10，送水设备将水通过进水管12输送到第二输送管15内，第二输送管15将水输送到输水管27内，输水管27将水输送到负压罐6内，负压罐6内的水通过排水管4排出，需要对第二输送管15上的过滤盒11进行检修时，关闭第二电磁阀18，将第一电磁阀17打开，进水管12将水输送到第一输送管13内，第一输送管13和第二输送管15上过滤盒11内的三个过滤板24对流通的水进行过滤，过滤完成后的水通过第一单向阀9输送到输水管27内，第二单向阀10设置的方向为仅允许从进水管12的方向到输水管27的方向流通，通过输水管27将水输送到负压罐6内，第一输送管13在输送水的时候，将多个螺栓16从第一法兰盘14和第二法兰盘1上拧下，从而将第一法兰盘14和第二法兰盘1进行分离，继而方便将第二输送管15取下，当需要更换过滤板24时，将螺钉25拧开，然后将密封盖20从过滤盒11上进行拆除，密封盖20拆除后，将过滤板24从豁口内抽出，然后再将新的过滤板24插设在豁口内，利用螺钉25将密封盖20和过滤盒11进行安装固定杆，然后利用螺栓16将第一法兰盘14和第二法兰盘1进行安装固定，继而关闭第一单向阀9和第一电磁阀17，第一单向阀9和第一电磁阀17关闭后，第一输送管13停止使用，打开第二单向阀10和第二电磁阀18，继续使用第二输送管15进行输送。
