技术领域
本实用新型涉及一种水处理装置，具体为一种户外水加热装置。
背景技术
水是由氢、氧两种元素组成的无机物，无毒，在常温常压下为无色无味的透明液体，被称为人类生命的源泉，水，包括天然水，蒸馏水，纯净水，人工制水等，人们在户外出行时经常需要携带水分。
现有的户外水分处理装置存在一定的缺陷，比如人们在露营时，部分人由于健康问题不能够喝冷水，简单的水处理和过滤无法满足人们的需求，进而影响人们外出行动。因此我们对此做出改进，提出一种户外水加热装置。
实用新型内容
为解决现有技术存在的缺陷，本实用新型提供一种户外水加热装置。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种户外水加热装置，包括杯套和设置在杯套两端的杯盖和底座，所述底座的内部设置有真空腔体，所述真空腔体内壁上设置有隔热板，所述底座的内壁上设置有框体，所述框体的内部放置有生石灰；
所述杯套的内壁上设置有支撑块，支撑块的内侧设置有杯体，所述杯体上设置有卡槽，所述卡槽上卡合连接有卡块，所述卡块位于活动架的端部，所述活动架活动插接在所述杯套的表面，所述活动架与所述杯套的连接处设置有进水口；
所述杯盖上设置有支撑架，所述支撑架上设置有弹簧和穿孔，所述弹簧上设置有顶撑球，所述顶撑球与所述杯盖之间设置有橡胶垫。
作为本实用新型的一种优选技术方案，所述真空腔体位于所述底座内部靠近底端处，所述隔热板位于所述真空腔体内壁的底端，所述框体设置在所述真空腔体的正上方。
作为本实用新型的一种优选技术方案，所述生石灰呈块状结构，所述呈块状结构的生石灰的中部开设有若干通孔。
作为本实用新型的一种优选技术方案，所述支撑块呈环形结构，所述杯套通过所述支撑块与所述杯体固定连接，所述活动架通过所述卡块与所述杯体的表面卡合连接，所述活动架呈U型结构，所述活动架的内壁上设置有与所述进水口相匹配的第二密封垫。
作为本实用新型的一种优选技术方案，所述支撑架的表面开设有穿孔，所述穿孔与所述杯盖的底端相连通，所述杯盖的底部与所述杯套的顶部螺纹连接，所述底座的顶部与所述杯套的底部螺纹连接，所述底座与所述杯套的接触处设置有第一密封垫。
作为本实用新型的一种优选技术方案，所述杯套的外部设置有视窗，所述视窗呈长条状结构，所述视窗由耐高温玻璃制成，所述杯体由金属制成。
本实用新型的有益效果是：该种户外水加热装置，通过框体可以容纳生石灰，且方便使用者更换新的生石灰，通过生石灰与反应用的水相互作用，会产生放热反应，放热过程中，热量会加热反应用的水，反应用的水会作用在杯体上，通过杯体可以将热量传递至杯体中待加热的水中，从而使得杯体中的水分被加热，实现了对饮用水加热的目的，加热方式简单。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

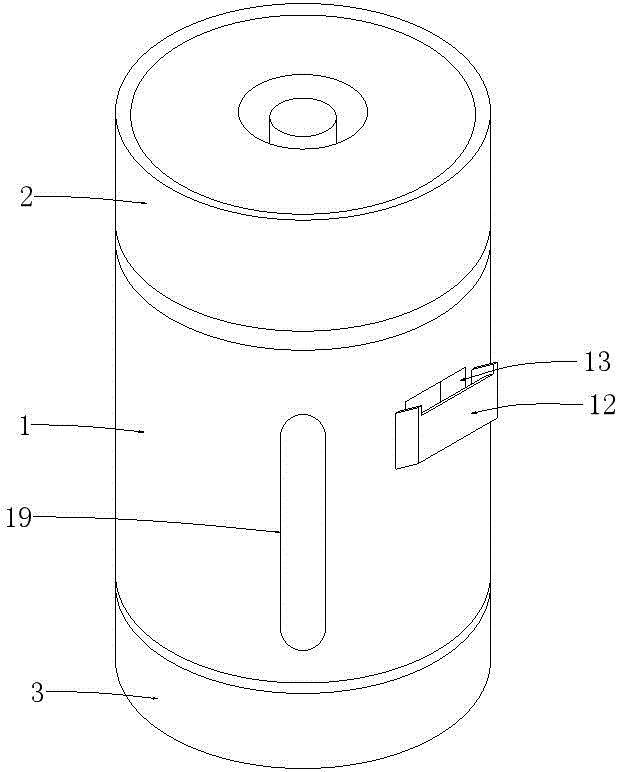

图1是本实用新型一种户外水加热装置的结构示意图；
图2是本实用新型一种户外水加热装置的杯盖结构示意图；
图3是本实用新型一种户外水加热装置的底座结构示意图；
图4是本实用新型一种户外水加热装置的杯套结构示意图。
图中：1、杯套；2、杯盖；3、底座；4、真空腔体；5、隔热板；6、框体；7、生石灰；8、支撑块；9、杯体；10、卡槽；11、卡块；12、活动架；13、进水口；14、支撑架；15、弹簧；16、顶撑球；17、橡胶垫；18、穿孔；19、视窗；20、第一密封垫；21、第二密封垫。
具体实施方式
以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。
实施例：如图1、图2、图3和图4所示，本实用新型一种户外水加热装置，包括杯套1和设置在杯套1两端的杯盖2和底座3，底座3的内部设置有真空腔体4，真空腔体4内壁上设置有隔热板5，底座3的内壁上设置有框体6，框体6的内部放置有生石灰7，通过隔热板5可以提高底座3的隔热效果，通过真空腔体4可以方便使用者在进行反应加热时，还能够移动底座3，真空腔体4具有较好的隔热效果，通过框体6可以容纳生石灰7，且方便使用者更换新的生石灰7，通过生石灰7与反应用的水相互作用，会产生放热反应；
杯套1的内壁上设置有支撑块8，支撑块8的内侧设置有杯体9，杯体9上设置有卡槽10，卡槽10上卡合连接有卡块11，卡块11位于活动架12的端部，活动架12活动插接在杯套1的表面，活动架12与杯套1的连接处设置有进水口13，放热过程中，热量会加热反应用的水，反应用的水会作用在杯体9上，通过杯体9可以将热量传递至杯体9中待加热的水中，从而使得杯体9中的水分被加热，实现了对饮用水加热的目的，加热方式简单；
杯盖2上设置有支撑架14，支撑架14上设置有弹簧15和穿孔18，弹簧15上设置有顶撑球16，顶撑球16与杯盖2之间设置有橡胶垫17，通过顶撑球16和橡胶垫17可以堵住杯盖2顶端的中部，通过支撑架14可以使得弹簧15能够抵住顶撑球16，从而使得顶撑球16与橡胶垫17之间的间隙减小，当杯体9中的热水加热完成之后，部分水分会蒸发成水蒸汽，水蒸汽会增大杯体9中的压强，压强会作用在顶撑球16上，从而使得顶撑球16向上移动，水蒸汽从穿孔18中冒出，方便使用者了解水分是否已经加热完成，且水蒸汽排出之后可以提高杯体9中的安全性，降低杯体9膨胀或者损坏的风险。
其中，真空腔体4位于底座3内部靠近底端处，隔热板5位于真空腔体4内壁的底端，框体6设置在真空腔体4的正上方，通过真空腔体4可以提高底座3的隔热效果，避免底座3内部发生反应时，热量传递到底座3外壁的底端而对放置底座3的物体加热，且真空腔体4可以提高反应之后产生的热量的利用率，提高反应释放的热量加热效果。
其中，生石灰7呈块状结构，呈块状结构的生石灰7的中部开设有若干通孔，通过通孔可以提高生石灰7与反应用的水的接触面积，从而提高生石灰7的利用率。
其中，支撑块8呈环形结构，杯套1通过支撑块8与杯体9固定连接，活动架12通过卡块11与杯体9的表面卡合连接，活动架12呈U型结构，活动架12的内壁上设置有与进水口13相匹配的第二密封垫21，通过呈环形结构的支撑块8可以支撑杯体9，且可以固定住杯体9，通过呈U型结构的活动架12可以方便使用者将用于反应的水导入杯套1与杯体9之间，通过第二密封垫21可以提高进水口13的密封性。
其中，支撑架14的表面开设有穿孔18，穿孔18与杯盖2的底端相连通，杯盖2的底部与杯套1的顶部螺纹连接，底座3的顶部与杯套1的底部螺纹连接，底座3与杯套1的接触处设置有第一密封垫20，通过穿孔18可以使得蒸汽能够从穿孔18中排出，降低了杯体9中的加热导致膨胀的风险，通过螺纹连接的底座3与杯套1可以方便使用者拆卸底座3。
其中，杯套1的外部设置有视窗19，视窗19呈长条状结构，视窗19由耐高温玻璃制成，杯体9由金属制成，通过视窗19可以方便使用者观察杯套1与杯体9之间水位的高度，通过由金属制成的杯体9可以提高杯体9吸收热量的效率。
工作时，通过隔热板5可以提高底座3的隔热效果，通过真空腔体4可以方便使用者在进行反应加热时，还能够移动底座3，真空腔体4具有较好的隔热效果，通过框体6可以容纳生石灰7，且方便使用者更换新的生石灰7，通过生石灰7与反应用的水相互作用，会产生放热反应，放热过程中，热量会加热反应用的水，反应用的水会作用在杯体9上，通过杯体9可以将热量传递至杯体9中待加热的水中，从而使得杯体9中的水分被加热，实现了对饮用水加热的目的，加热方式简单，通过顶撑球16和橡胶垫17可以堵住杯盖2顶端的中部，通过支撑架14可以使得弹簧15能够抵住顶撑球16，从而使得顶撑球16与橡胶垫17之间的间隙减小，当杯体9中的热水加热完成之后，部分水分会蒸发成水蒸汽，水蒸汽会增大杯体9中的压强，压强会作用在顶撑球16上，从而使得顶撑球16向上移动，水蒸汽从穿孔18中冒出，方便使用者了解水分是否已经加热完成，且水蒸汽排出之后可以提高杯体9中的安全性，降低杯体9膨胀或者损坏的风险。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
