技术领域
本实用新型涉及吸声窗帘技术领域，具体为一种可拉伸的窗帘。
背景技术
窗帘是由布、麻、纱、铝片、木片、金属材料等制作的，具有遮阳隔热和调节室内光线的功能。布帘按材质分有棉纱布、涤纶布、涤棉混纺、棉麻混纺、无纺布等，不同的材质、纹理、颜色、图案等综合起来就形成了不同风格的布帘，配合不同风格的室内设计窗帘。现有的可拉伸的窗帘，大部分智能化程度较低，不能根据外部环境自动拉伸窗帘，操作麻烦，使用不便。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种可拉伸的窗帘，提高了智能化程度，可以根据外部环境智能拉伸窗帘，操作简单，使用方便，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可拉伸的窗帘，包括安装架，所述安装架的侧表面设有PLC控制器，PLC控制器的输入端与外置电源的输出端电连接，安装架的内侧表面设有固定杆，固定杆的外侧滑动连接有挂环，挂环的下表面固定连接有窗帘布，安装架的下表面设有电机，电机的输入端与PLC控制器的输出端电连接，电机的输出轴通过联轴器与驱动螺杆连接，驱动螺杆与驱动块侧表面开设的螺孔螺纹连接，安装架的下表面开设有滑槽，驱动块在滑槽中滑动连接，驱动块的下表面与挂环固定连接,安装架的内侧表面设有光敏传感器，光敏传感器的输出端电连接PLC控制器的输入端。可以根据外部环境智能拉伸窗帘，操作简单，使用方便。
作为本实用新型的一种优选技术方案，所述驱动螺杆的端部设有限位块，且驱动螺杆的外侧表面靠近电机处设有限位块。用于对驱动块进行限位。
作为本实用新型的一种优选技术方案，所述窗帘布包括最外层的遮光布层，遮光布层的内侧表面设有吸音棉层，吸音棉层的内侧表面设有多孔纤维层，多孔纤维层的内侧表面设有棉布层，棉布层的内侧表面设有内衬层。遮光布层可以起到良好的遮光作用，吸音棉层和多孔纤维层用于吸音降噪，营造一个良好的居家环境，内衬层可以起到装饰作用。
作为本实用新型的一种优选技术方案，所述安装架的侧表面设有分贝仪，分贝仪的输出端电连接PLC控制器的输入端。分贝仪用于检测声音大小。
作为本实用新型的一种优选技术方案，所述安装架的侧表面设有计时器，计时器与PLC控制器双向电连接。计时器用于与现实时间同步。
与现有技术相比，本实用新型的有益效果是：本可拉伸的窗帘，提高了智能化程度，可以根据外部环境智能拉伸窗帘，操作简单，使用方便，挂环用于带动窗帘在固定杆上拉伸，电机可以通过驱动螺杆带动驱动块移动，从而使窗帘自动拉伸，操作简单，使用方便，光敏传感器可以检测外部光照的强度，PLC控制器可以根据分贝仪和光敏传感器的检测结果及计时器反馈的现实时间来自动控制电机的开关，从而实现智能拉伸窗帘，提高了智能化程度，使用更加方便。
附图说明

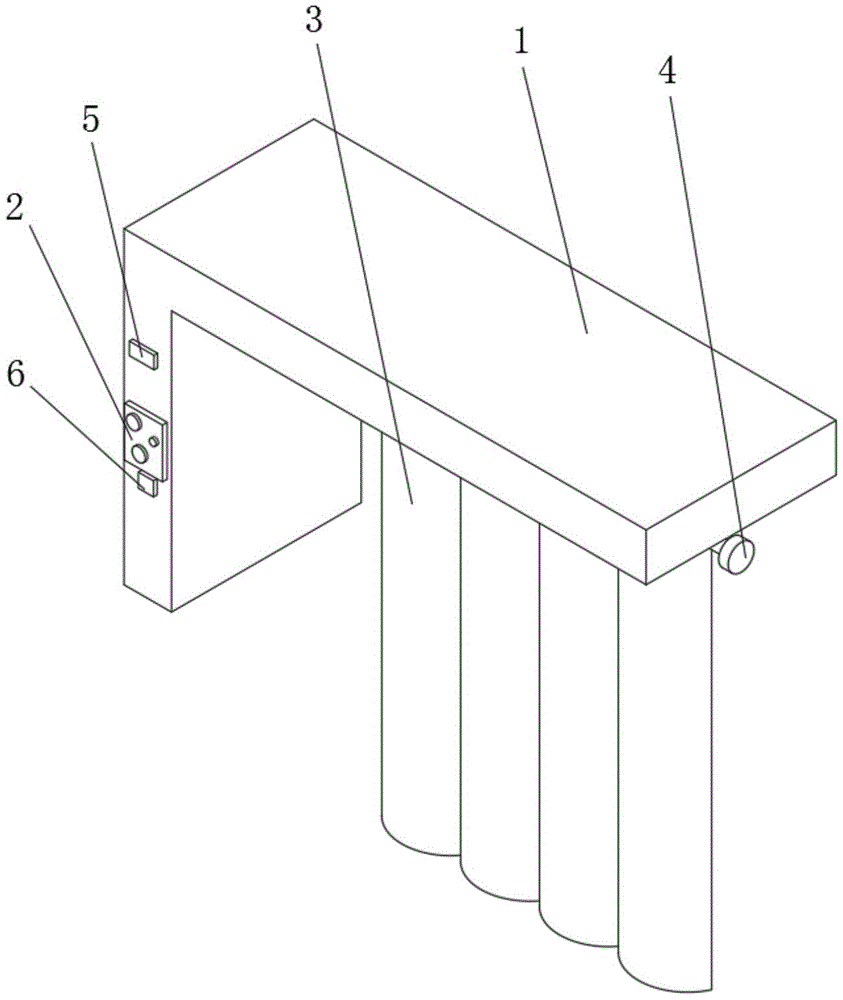

图1为本实用新型结构示意图；
图2为本实用新型侧视结构示意图；
图3为本实用新型窗帘局部截面示意图。
图中：1安装架、2PLC控制器、3窗帘、31遮光布层、32吸音棉层、33多孔纤维布层、34棉布层、35内衬层、4限位块、5分贝仪、6计时器、7电机、8驱动螺杆、9挂环、10驱动块、11光敏传感器、12固定杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种可拉伸的窗帘，包括安装架1，安装架1的侧表面设有PLC控制器2，PLC控制器2的输入端与外置电源的输出端电连接，安装架1的内侧表面设有固定杆12，固定杆12的外侧滑动连接有挂环9，挂环9的下表面固定连接有窗帘布3，挂环9用于带动窗帘3在固定杆12上拉伸，窗帘布3包括最外层的遮光布层31，遮光布层31可以起到良好的遮光作用，遮光布层31的内侧表面设有吸音棉层32，吸音棉层32的内侧表面设有多孔纤维层33，吸音棉层32和多孔纤维层33用于吸音降噪，营造一个良好的居家环境，多孔纤维层33的内侧表面设有棉布层34，棉布层34的内侧表面设有内衬层35，内衬层35可以起到装饰作用，安装架1的下表面设有电机7，电机7的输入端与PLC控制器2的输出端电连接，电机7的输出轴通过联轴器与驱动螺杆8连接，驱动螺杆8与驱动块10侧表面开设的螺孔螺纹连接，安装架1的下表面开设有滑槽，驱动块10在滑槽中滑动连接，驱动块10的下表面与挂环9固定连接，电机7可以通过驱动螺杆8带动驱动块10移动，从而使窗帘3自动拉伸，操作简单，使用方便，驱动螺杆8的端部设有限位块4，且驱动螺杆8的外侧表面靠近电机7处设有限位块4，用于对驱动块10进行限位，安装架1的侧表面设有分贝仪5，分贝仪5的输出端电连接PLC控制器2的输入端，分贝仪5用于检测声音大小，安装架1的内侧表面设有光敏传感器11，光敏传感器11的输出端电连接PLC控制器2的输入端，光敏传感器11可以检测外部光照的强度，安装架1的侧表面设有计时器6，计时器6与PLC控制器2双向电连接，计时器6用于与现实时间同步，PLC控制器2可以根据分贝仪5和光敏传感器11的检测结果及计时器6反馈的现实时间来自动控制电机7的开关，从而实现智能拉伸窗帘，提高了智能化程度，使用更加方便，PLC控制器2控制电机7和计时器6的方式为现有技术中常用的方法，该窗帘提高了智能化程度，可以根据外部环境智能拉伸窗帘，操作简单，使用方便。
在使用时：操作PLC控制器2，设定好相应参数，分贝仪5检测声音大小并传送相应信号到PLC控制器2，计时器6将现实时间同步到PLC控制器2，光敏传感器11检测外部光照的强度并传送相应信号到PLC控制器2，PLC控制器2根据噪声大小、现实时间和外部光照强度自动控制电机7的开关，电机7通过驱动螺杆8带动驱动块10移动，驱动块10通过挂环9带动窗帘拉伸，从而实现智能拉伸窗帘，提高了智能化程度，使用更加方便。
本实用新型提高了智能化程度，可以根据外部环境智能拉伸窗帘，操作简单，使用方便，挂环9用于带动窗帘3在固定杆12上拉伸，电机7可以通过驱动螺杆8带动驱动块10移动，从而使窗帘3自动拉伸，操作简单，使用方便，遮光布层31可以起到良好的遮光作用，吸音棉层32和多孔纤维层33用于吸音降噪，营造一个良好的居家环境，内衬层35可以起到装饰作用，分贝仪5用于检测声音大小，光敏传感器11可以检测外部光照的强度，计时器6用于与现实时间同步，PLC控制器2可以根据分贝仪5和光敏传感器11的检测结果及计时器6反馈的现实时间来自动控制电机7的开关，从而实现智能拉伸窗帘，提高了智能化程度，使用更加方便。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
