技术领域
本实用新型涉及垃圾处理技术领域，具体为一种垃圾分类用回收装置。
背景技术
垃圾分类，指按一定规定或标准将垃圾分类储存、分类投放和分类搬运，从而转变成公共资源的一系列活动的总称，分类的目的是提高垃圾的资源价值和经济价值，力争物尽其用，垃圾在分类储存阶段属于公众的私有品，垃圾经公众分类投放后成为公众所在小区或社区的区域性准公共资源，垃圾分类驳运到垃圾集中点或转运站后成为没有排除性的公共资源，从国内外各城市对生活垃圾分类的方法来看，大致都是根据垃圾的成分构成、产生量，结合本地垃圾的资源利用和处理方式来进行分类的，目前市面上常见的垃圾回收装置结构简陋，实用性差，在对一些体积较大，重量较轻的垃圾进行回收时，不能对其进行压缩，不方便收集，不能对一些较大的垃圾进行粉碎处理，因此，我们提出了一种垃圾分类用回收装置来解决上述问题。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种垃圾分类用回收装置，具备实用性好的优点，解决了现有垃圾回收装置存在缺陷的问题。
（二）技术方案
为实现上述目的，本实用新型提供如下技术方案：一种垃圾分类用回收装置，包括底板，所述底板的底部固定连接有支撑腿，所述底板的顶部固定连接有壳体，所述底板的一侧开设有安装孔，且安装孔的内部活动连接有收集箱，所述底板的另一侧固定连接有出料管，所述底板的底部固定连接有位于收集箱两侧的螺纹杆，所述收集箱底部的两侧均固定连接有连接块，所述螺纹杆的底端螺纹连接有锁紧帽，所述壳体的中部固定连接有隔板，所述壳体顶端的一侧固定连接有液压缸，所述壳体顶端的另一侧固定连接有进料口，所述壳体一侧的中部固定连接有电机，所述壳体和隔板相对应的一侧均开设有凹槽，所述收集箱活动连接在凹槽的内部，所述液压缸的动力输出轴固定连接有压板，所述压板活动连接在壳体的内部，所述压板的表面开设有圆孔，所述隔板底部的一侧固定连接有电动推杆，所述隔板的一侧固定连接有位于电动推杆上方的导流板，所述电动推杆的动力输出轴固定连接有推板，所述隔板的一侧通过轴承活动连接有转轴，所述转轴的一端与电机的动力输出轴固定连接，所述转轴的表面固定连接有破碎齿，所述隔板的内部开设有位于转轴上方的通孔，所述壳体的顶端中部固定连接有高压风机。
优选的，所述支撑腿的数量为四个，且四个支撑腿呈矩形阵列设置在底板的底部四角。
优选的，所述连接块的中部开设有活动孔，且连接块与螺纹杆活动套接。
优选的，所述导流板的底端固定连接有斜杆，且斜杆的一端与隔板的一侧固定连接。
优选的，所述破碎齿的数量为多个，且多个破碎齿等间距相互交错设置。
优选的，所述高压风机的吸风口固定连接有管道，且管道的一端固定安装在隔板的顶部。
（三）有益效果
与现有技术相比，本实用新型提供了一种垃圾分类用回收装置，具备以下有益效果：
该垃圾分类用回收装置，通过液压缸带动压板向下移动，能够对体积较大的垃圾进行强力压缩，减小了垃圾体积，提高了收集箱储存垃圾的能力，启动电机，使得转轴带动破碎齿旋转，进而可以对质量大较重的垃圾进行粉碎，从而方便进行收集储存，通过设置螺纹杆和锁紧帽，能够对收集箱进行拆卸，方便对压缩后的垃圾进行收集。
附图说明

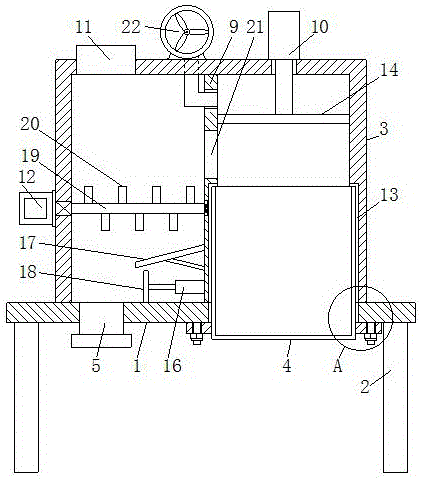

图1为本实用新型结构示意图；
图2为本实用新型图1中A处结构放大图；
图3为本实用新型压板结构俯视图。
图中：1底板、2支撑腿、3壳体、4收集箱、5出料管、6螺纹杆、7连接块、8锁紧帽、9隔板、10液压缸、11进料口、12电机、13凹槽、14压板、15圆孔、16电动推杆、17导流板、18推板、19转轴、20破碎齿、21通孔、22高压风机。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种垃圾分类用回收装置，包括底板1，所述底板1的底部固定连接有支撑腿2，所述底板1的顶部固定连接有壳体3，所述底板1的一侧开设有安装孔，且安装孔的内部活动连接有收集箱4，所述底板1的另一侧固定连接有出料管5，所述底板1的底部固定连接有位于收集箱4两侧的螺纹杆6，所述收集箱4底部的两侧均固定连接有连接块7，所述螺纹杆6的底端螺纹连接有锁紧帽8，所述壳体3的中部固定连接有隔板9，所述壳体3顶端的一侧固定连接有液压缸10，所述壳体3顶端的另一侧固定连接有进料口11，所述壳体3一侧的中部固定连接有电机12，所述壳体3和隔板9相对应的一侧均开设有凹槽13，所述收集箱4活动连接在凹槽13的内部，所述液压缸10的动力输出轴固定连接有压板14，所述压板14活动连接在壳体3的内部，所述压板14的表面开设有圆孔15，所述隔板9底部的一侧固定连接有电动推杆16，所述隔板9的一侧固定连接有位于电动推杆16上方的导流板17，所述电动推杆16的动力输出轴固定连接有推板18，所述隔板9的一侧通过轴承活动连接有转轴19，所述转轴19的一端与电机12的动力输出轴固定连接，所述转轴19的表面固定连接有破碎齿20，破碎齿20便于破碎垃圾，所述隔板9的内部开设有位于转轴19上方的通孔21，通孔21便于垃圾进入隔板9的右侧，所述壳体3的顶端中部固定连接有高压风机22，高压风机22便于让隔板9右侧形成负压。
所述支撑腿2的数量为四个，且四个支撑腿2呈矩形阵列设置在底板1的底部四角，能够对底板1进行稳定支撑，提高牢固性；所述连接块7的中部开设有活动孔，且连接块7与螺纹杆6活动套接，通过拧动锁紧帽8，使得锁紧帽8对连接块7进行挤压，能够将收集箱4进行固定；所述导流板17的底端固定连接有斜杆，且斜杆的一端与隔板9的一侧固定连接，斜杆能够对导流板17进行加固，防止导流板17损坏；所述破碎齿20的数量为多个，且多个破碎齿20等间距相互交错设置，能够对垃圾进行快速粉碎；所述高压风机22的吸风口固定连接有管道，且管道的一端固定安装在隔板9的顶部，启动高压风机22，使得壳体3右侧的内部形成负风压。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
在使用时，需要处理大批量的垃圾时，首先启动高压风机22，使得壳体3的右侧空腔内产生负压，将垃圾从进料口11投放到壳体3的内部，使得质量较轻的垃圾被吸附到隔板9的右侧空腔内，能够对质量较轻和较重的垃圾进行筛分，便于分类处理，利用液压缸10带动压板14向下移动，使得压板14将体积较大的垃圾进行压缩，减小储存空间，启动电机12，电机12带动转轴19旋转，使得破碎齿20对质量较重的垃圾进行粉碎，处理后的垃圾经过导流板17掉落，启动电动推杆16，使得电动推杆16带动推板18移动，能够将处理后的垃圾推送到出料管5的内部，从而可以进行收集，当收集箱4的内部收集满时，逆时针拧动锁紧帽8，使得锁紧帽8与螺纹杆6脱离，进而可以将收集箱4取下，方便对其内部的垃圾进行回收。
综上所述，该垃圾分类用回收装置，通过液压缸10带动压板14向下移动，能够对体积较大的垃圾进行强力压缩，减小了垃圾体积，提高了收集箱4储存垃圾的能力，启动电机12，使得转轴19带动破碎齿20旋转，进而可以对质量大较重的垃圾进行粉碎，从而方便进行收集储存，通过设置螺纹杆6和锁紧帽8，能够对收集箱4进行拆卸，方便对压缩后的垃圾进行收集。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
