技术领域
本实用新型涉及接插件技术领域，具体为一种多功能插头。
背景技术
插头是电器的一个部件，而且随着电气的发展，家庭中的电器产品的使用也十分频繁，所以插头的使用也十分频繁。现有的插头一般分为三脚和两脚插头，两脚的插头只有火线和零线，而三脚的插头还带有地线，具有防漏电功能。然而一般的插头使用存在各种问题，如在夜晚光线较差时插孔位置不易找到，如果打开电灯，电灯光线太强，对人的视力造成影响，儿童拔插头时手易误碰插头金属导片导致触电，且在插插头的时候，会遇到插孔和插头不匹配的情况，如果两头插头没有两孔插座只有三孔插座时，由于三孔插座下方的两个孔时倾斜的，两孔插头无法插入，会影响设备的通电，对生活造成不便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种多功能插头，具备调整插头方向，防触电等优点，解决了插头与插孔不匹配的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种多功能插头，包括插头壳体，插头壳体为方形的块，且插头壳体表面开设有斜槽，斜槽为方形的槽，斜槽有两个，两个斜槽分别设置在插头壳体的上下壁面，且斜槽的内壁为圆弧的形状，插头壳体的右侧壁面开设有圆形槽，插头壳体的右侧设置有电线，电线延伸到圆形槽的内部，插头壳体的左侧开设有方形槽，方形槽有两个，且两个方形槽前后对称，每个方形槽的内壁上方均固定安装有连接柱，连接柱为圆柱形的块，连接柱的左端固定安装有轴承。
优选的，所述轴承的内圈和连接柱固定连接在一起，轴承的外圈左侧壁面通过合页活动安装有金属导片，金属导片可以做圆弧形运动，且金属导片的右端设置有轴承，轴承可以改变金属导片的位置和方向，方形槽的内壁上方开设有圆孔，圆孔连通了方形槽和圆形槽的内部，电线穿过圆孔与连接柱固定连接在一起。
优选的，所述插头壳体的的左侧壁面上开设有凹槽，凹槽为方形的槽，凹槽有四个，四个凹槽分别开设在侧壁面上靠近金属导片的位置。
优选的，每个所述凹槽的内部右侧壁面上固定安装有弹簧，弹簧有两个，且两个弹簧上下对称，两个弹簧的左侧壁面固定安装有挡板，挡板为方形的板。
优选的，所述插头壳体的左侧壁面上端开设有横槽，横槽为方形的槽，横槽处于上方的凹槽的上方，横槽的内壁上固定安装有小型充电电池，小型充电电池的左侧固定安装有小灯泡，插头壳体的上方壁面固定安装有开关，小型充电电池、小灯泡和开关通过电性连接在一起。
(三)有益效果
与现有技术相比，本实用新型提供了一种多功能插头，具备以下有益效果：
1、该多功能插头，通过设置了轴承，现有的插座分为两孔和三孔，且三孔插座下面两个插孔是倾斜的，两孔插座的插孔是相互平行的，插孔的位置形状的不同，导致在缺少两孔插座时，两头插头无法使用，在金属导片的右方固定安装有轴承，轴承的外圈和金属导片连接在一起，轴承的内圈通过连接柱和方形槽的内壁连接在一起，当缺少两孔插座时，可以旋转两头插头的金属片方向，调整到匹配三孔插座下面两孔的方向位置，就可以轻松插入，提高了插头的灵活性，使得插头有可以匹配多种插座。
2、该多功能插头，通过设置了方形槽，现有的插头在不用时两个金属导片裸漏在外部，当没有收纳好时有可能因为外力的原因，金属导片遇到挤压，造成变形损坏，现有的保护措施是将金属导片外部加上一个保护套，但保护套体积小容易丢失，在插头壳体上开设了方形槽，当插头不用时，可以用手将金属导片的左端向下推压到方形槽的内部，保护了金属导片不会被损坏。
3、该多功能插头，通过设置了小灯泡，在夜晚充电时，由于光线太低，肉眼无法视物，找不到插孔的位置，通常需要打开屋子里的电灯才可以插上插座，但屋内的电灯光线较强，一打开时受到强烈的光线，人眼无法适应，会无法睁开，带来疼痛感，不仅动作繁琐不便捷，且对人眼造成伤害，将小灯泡设置在金属导片的上方，小灯泡安装在插头壳体侧壁上方开设的圆形槽内部，圆形槽内部安装有小型充电电池，插头壳体的上方壁面安装有开关，小灯泡、小型充电电池和开关通过电性连接在一起，当需要充电时，直接按下插头上的开关，插头上的小灯泡发射出柔和的光线，不仅便于人们寻找插孔的位置，柔和的光线对人眼也不会造成伤害。
4、该多功能插头，通过设置了挡板，通常插座的位置不会太高，孩童都可以触摸的到，当插头插在插座上时是通电的，有些孩童会因为好奇而去拔插头，当拔到一半时，金属导片裸漏在外，孩童的手指细小，很可能会触碰到金属导片导致触电，特别危险，在插头的四个方向设置有挡板，挡板的右端固定安装有弹簧，当金属导片插在插孔里时，由于插头和插座紧贴在一起，挤压弹簧收缩在一起，当拔出插头时，弹簧向外伸展将挡板推出，挡板一直紧贴插座，避免了金属导片裸漏在外部，防止孩童误碰触电的事故发生。
附图说明

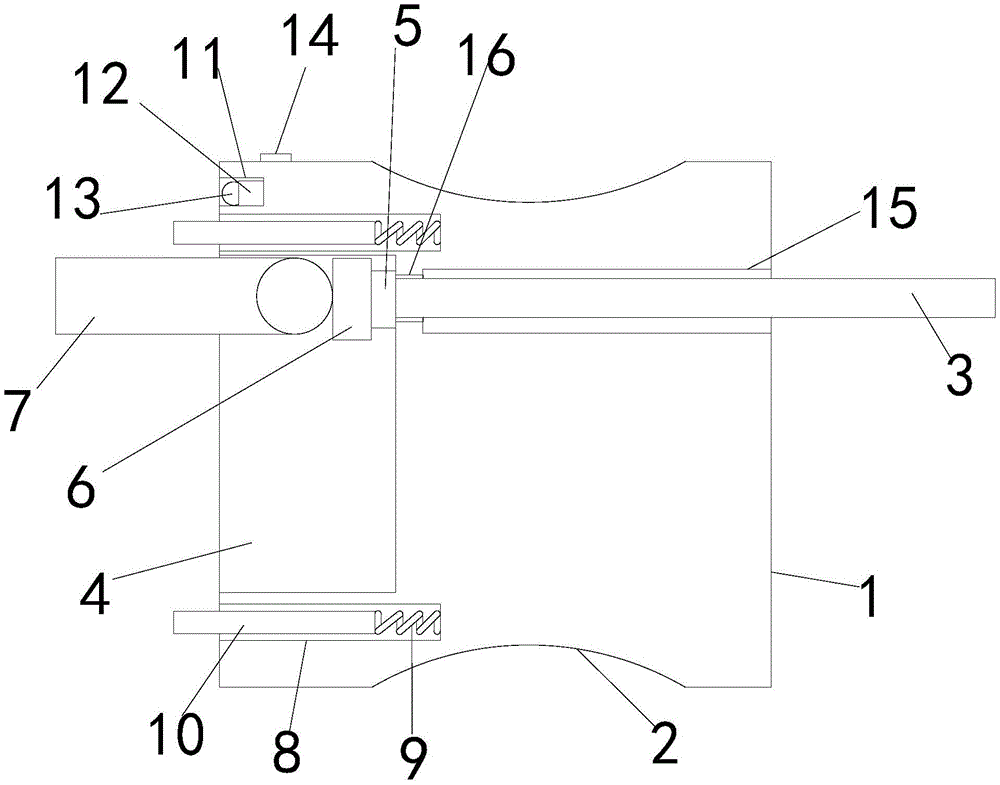

图1为本实用新型结构正视剖视示意图；
图2为本实用新型结构侧视示意图；
图3为本实用新型结构立体示意图。
图中：1插头壳体、2斜槽、3电线、4方形槽、5连接柱、6轴承、7金属导片、8凹槽、9弹簧、10挡板、11横槽、12小型充电电池、13小灯泡、14开关、15圆形槽、16圆孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种多功能插头，包括插头壳体1，插头壳体1为方形的块，且插头壳体1表面开设有斜槽2，斜槽2为方形的槽，斜槽2有两个，两个斜槽2分别设置在插头壳体1的上下壁面，且斜槽2的内壁为圆弧的形状，斜槽2贴合人的手型，方便人插取插头，插头壳体1的右侧壁面开设有圆形槽15，插头壳体1的右侧设置有电线3，电线3为一种输送电流的设备，电线3为现有结构，在此不作赘述，电线3延伸到圆形槽15的内部，插头壳体1的左侧开设有方形槽4，方形槽4有两个，且两个方形槽4前后对称，每个方形槽4的内壁上方均固定安装有连接柱5，连接柱5为圆柱形的块，连接柱5为可以通电的材料，连接柱5的左端固定安装有轴承6，轴承6的内圈和连接柱5固定连接在一起，轴承6的外圈左侧壁面通过合页活动安装有金属导片7，金属导片7可以做圆弧形运动，用手向下推压金属导片7的左端，金属导片7活动收纳进入方形槽4的内部，节约了空间，且金属导片7的右端设置有轴承6，轴承6可以改变金属导片7的位置和方向，方形槽4的内壁上方开设有圆孔16，圆孔16连通了方形槽4和圆形槽15的内部，电线3穿过圆孔16与连接柱5固定连接在一起，插头壳体1的的左侧壁面上开设有凹槽8，凹槽8为方形的槽，凹槽8有四个，四个凹槽8分别开设在侧壁面上靠近金属导片7的位置，每个凹槽8的内部右侧壁面上固定安装有弹簧9，弹簧9为现有结构，在此不作赘述，弹簧9有两个，且两个弹簧9上下对称，两个弹簧9的左侧壁面固定安装有挡板10，挡板10为方形的板，当插头插入插座时，金属导片7插入插孔中，挡板10向右移动，收纳进凹槽8的内部，这时弹簧9处于压缩的状态，当拔出插头时，弹簧9开始伸展，弹簧9向左推动挡板10移动，挡板10一直紧贴插座，防止金属导片7裸漏在外导致触电，插头壳体1的左侧壁面上端开设有横槽11，横槽11为方形的槽，横槽11处于上方的凹槽8的上方，横槽11的内壁上固定安装有小型充电电池12，小型充电电池为现有结构，在此不做赘述，小型充电电池12的左侧固定安装有小灯泡13，小灯泡13为现有结构，在此不做赘述，插头壳体1的上方壁面固定安装有开关14，开关14为现有结构，在此不做赘述，小型充电电池12、小灯泡13和开关14通过电性连接在一起，当夜晚光线不好时，可以打开开关14，使用小灯泡13照明，将插头插入插座中。
在使用时，
第一步，旋转金属导片7，通过轴承6将金属导片7的方向调整到与插座的插孔相同的方向，再将金属导片7对准插孔插入，当从插座上拔下插头时，弹簧9向左推动挡板10移动，挡板10一直紧贴插座，防止金属导片7裸漏在外导致触电，当夜晚光线较低时，人视物能力下降，打开开关14，使用小灯泡13照明，可以清楚的看清插孔的位置。
第二步，当使用好插头时，将插头拔出，用手将金属导片7的左端向下推动，收纳进方形槽4的内部。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
