技术领域
本实用新型涉及变压器技术领域，具体为一种变压器的安装机构。
背景技术
变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯(磁芯)。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。按用途可以分为：电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。电路符号常用T当作编号的开头。
变压器是调节电压的一种设备，但现有的变压器在安装时都是用地脚螺栓固定的，而地脚螺栓安装需要特定的螺丝刀才能装上，并且长时间使用螺栓就会生锈，使安装的稳定性变差，容易发生坠落现象，降低了变压器的实用性，降低了变压器的使用寿命。
实用新型内容
本实用新型的目的在于提供一种变压器的安装机构，具备可以安装更加稳定的优点，解决了现有的变压器在安装时都是用地脚螺栓固定的，而地脚螺栓安装需要特定的螺丝刀才能装上，并且长时间使用螺栓就会生锈，使安装的稳定性变差，容易发生坠落现象的问题。
为实现上述目的，本实用新型提供如下技术方案：一种变压器的安装机构，包括变压器本体，所述变压器本体的底部设置有安装座，所述变压器本体底部的两侧均固定连接有安装块，所述安装块的底部贯穿至安装座的内部，所述安装座两侧的顶部均贯穿设置有齿板，所述齿板的外侧固定连接有固定块，所述固定块的外侧固定连接有把手，所述齿板的顶部且位于安装座的内部固定连接有滑块，所述滑块的顶部与安装座的内壁滑动连接，所述安装座内腔背面的两侧均固定连接有轴承，所述轴承的内部活动连接有转杆，所述转杆的正面固定连接有齿轮，所述齿轮正面的内侧固定连接有传动销，所述传动销的表面套接有传动框，所述传动框的内侧固定连接有卡柱，所述卡柱的底部固定连接有滑杆，所述滑杆的底部与安装座的内部滑动连接，所述卡柱的内侧贯穿至安装块的内部。
优选的，所述安装座内腔顶部的两侧均开设有滑槽一，所述滑块的顶部滑动连接在滑槽一的内部。
优选的，所述安装座内腔底部的两侧均开设有滑槽二，所述滑杆的底部滑动连接在滑槽二的内部。
优选的，所述滑杆的内侧固定连接有弹簧，所述弹簧的内侧与安装座的内壁固定连接。
优选的，所述安装座顶部的两侧均开设有安装槽，所述安装块的底部卡接在安装槽的内部。
优选的，所述安装块的外侧且位于安装槽的内部开设有卡槽，所述卡柱的内侧卡接在卡槽的内部。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过变压器本体、安装座、安装块、齿板、固定块、把手、滑块、轴承、转杆、齿轮、传动销、传动框、卡柱和滑杆的配合使用，通过安装块卡接在安装槽的内部，然后再将卡柱卡接在卡槽的内部，达到可以安装更加稳定的效果，该变压器的安装机构，解决了现有的变压器在安装时都是用地脚螺栓固定的，而地脚螺栓安装需要特定的螺丝刀才能装上，并且长时间使用螺栓就会生锈，使安装的稳定性变差，容易发生坠落现象的问题，增强了变压器的实用性，增强了变压器的使用寿命。
2、本实用新型通过滑槽一的设置，能够使滑块更加流畅的在安装座的内部滑动，减少了滑块与安装座之间的摩擦，延长了滑块的使用寿命，同时对滑块起到了限位的效果，通过滑槽二的设置，能够使滑杆更加流畅的在安装座的内部滑动，减少了滑杆与安装座之间的摩擦，延长了滑杆的使用寿命，同时对滑杆起到了限位的效果，通过弹簧的设置，能够使滑杆更加稳定的向靠近安装座的一侧移动，同时起到了减震的效果，通过安装槽的设置，能够使安装块更加紧密的卡接在安装座的内部，防止出现晃动脱落的现象，通过卡槽的设置，能够使卡柱更加流畅的在安装块的内部滑动，同时防止出现晃动脱落的现象。
附图说明

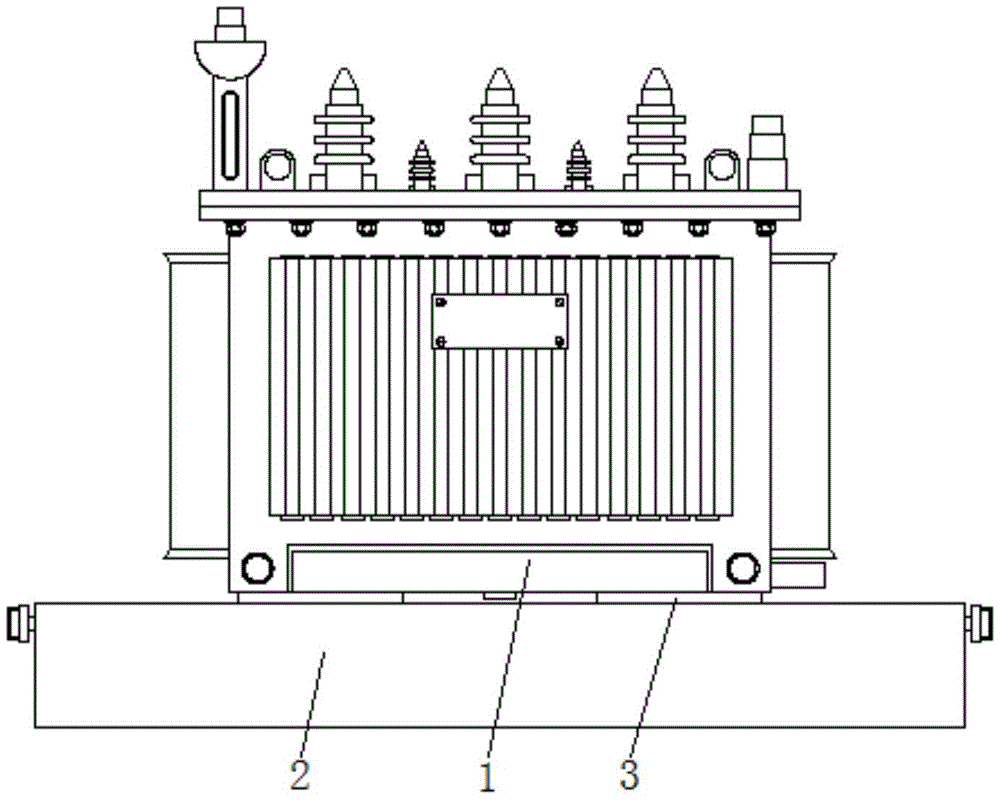

图1为本实用新型结构示意图；
图2为本实用新型结构剖视图；
图3为本实用新型图2中A处放大结构图；
图4为本实用新型局部结构侧视图。
图中：1变压器本体、2安装座、3安装块、4齿板、5固定块、6把手、7滑块、8轴承、9转杆、10齿轮、11传动销、12传动框、13卡柱、14滑杆、15滑槽一、16滑槽二、17弹簧、18安装槽、19卡槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，一种变压器的安装机构，包括变压器本体1，变压器本体1的底部设置有安装座2，安装座2内腔顶部的两侧均开设有滑槽一15，滑块7的顶部滑动连接在滑槽一15的内部，通过滑槽一15的设置，能够使滑块7更加流畅的在安装座2的内部滑动，减少了滑块7与安装座2之间的摩擦，延长了滑块7的使用寿命，同时对滑块7起到了限位的效果，安装座2内腔底部的两侧均开设有滑槽二16，滑杆14的底部滑动连接在滑槽二16的内部，通过滑槽二16的设置，能够使滑杆14更加流畅的在安装座2的内部滑动，减少了滑杆14与安装座2之间的摩擦，延长了滑杆14的使用寿命，同时对滑杆14起到了限位的效果，安装座2顶部的两侧均开设有安装槽18，安装块3的底部卡接在安装槽18的内部，通过安装槽18的设置，能够使安装块3更加紧密的卡接在安装座3的内部，防止出现晃动脱落的现象，变压器本体1底部的两侧均固定连接有安装块3，安装块3的外侧且位于安装槽18的内部开设有卡槽19，卡柱13的内侧卡接在卡槽19的内部，通过卡槽19的设置，能够使卡柱3更加流畅的在安装块3的内部滑动，同时防止出现晃动脱落的现象，安装块3的底部贯穿至安装座2的内部，安装座2两侧的顶部均贯穿设置有齿板4，齿板4的外侧固定连接有固定块5，固定块5的外侧固定连接有把手6，齿板4的顶部且位于安装座2的内部固定连接有滑块7，滑块7的顶部与安装座2的内壁滑动连接，安装座2内腔背面的两侧均固定连接有轴承8，轴承8的内部活动连接有转杆9，转杆9的正面固定连接有齿轮10，齿轮10正面的内侧固定连接有传动销11，传动销11的表面套接有传动框12，传动框12的内侧固定连接有卡柱13，卡柱13的底部固定连接有滑杆14，滑杆14的内侧固定连接有弹簧17，弹簧17的内侧与安装座2的内壁固定连接，通过弹簧17的设置，能够使滑杆14更加稳定的向靠近安装座2的一侧移动，同时起到了减震的效果，滑杆14的底部与安装座2的内部滑动连接，卡柱13的内侧贯穿至安装块3的内部。
使用时，首先使用者先将安装块3卡接在安装槽18的内部，然后再将齿板4向靠近安装块3的一侧移动，齿板4向靠近安装块3的一侧移动带动齿轮10旋转，齿轮10旋转带动传动销11旋转，传动销11旋转带动传动框12向靠近安装块3的一侧移动，传动框12向靠近安装块3的一侧移动带动卡柱13向靠近安装块3的一侧移动，使卡柱13卡接在卡槽19的内部，致使达到可以安装更加稳定的效果。
综上所述：该变压器的安装机构，通过变压器本体1、安装座2、安装块3、齿板4、固定块5、把手6、滑块7、轴承8、转杆9、齿轮10、传动销11、传动框12、卡柱13和滑杆14的配合使用，通过安装块2卡接在安装槽18的内部，然后再将卡柱13卡接在卡槽19的内部，达到可以安装更加稳定的效果，该变压器的安装机构，解决了现有的变压器在安装时都是用地脚螺栓固定的，而地脚螺栓安装需要特定的螺丝刀才能装上，并且长时间使用螺栓就会生锈，使安装的稳定性变差，容易发生坠落现象的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
