技术领域
本实用新型涉及工业防护技术领域，具体为一种舒适型头戴式电焊面罩。
背景技术
电焊面罩，是现代工业社会飞速发展的产物，具体为一种用于工业防护眼睛和面部免受粉尘、化学物质、热气、毒气和屑物等有害物质迎面侵害的工业防护面罩，减少在焊接作业中，很多焊接产物对人体造成的伤害。
现有社会中的防护面罩，均为手持佩带作业和头戴作业，但是焊接作业往往在于建筑和加工环境，并且在工作过程无法注意周边情况，头部安全无法保障，可是头戴安全帽作业，在高温中，头部几乎封闭的空间容易燥热和出汗，额头的汗水流入眼睛时，会影响视野，影响工作效率和安全性，因此我们亟需提出一种舒适型头戴式电焊面罩。
实用新型内容
针对现有技术的不足，本实用新型提供了一种舒适型头戴式电焊面罩，具备安全便捷，透气和吸汗的优点，解决了安全帽不透气易出汗，面罩使用不便而影响工作和安全的问题。
本实用新型提供如下技术方案：一种舒适型头戴式电焊面罩，包括安全帽，所述安全帽外表的两侧上均开设有散热孔，且两组散热孔在安全帽的外壁呈对称分布，所述安全帽两侧的底部均固定套装有定位扣，且定位扣的两端分别延伸至安全帽的外部与内部，两个所述定位扣的外端分别与防护面罩的两侧挂边活动套接，所述防护面罩远离安全帽的一面固定安装有滤光镜，所述定位扣的内端固定套接有环形带和顶带，所述环形带的左侧固定连接有后箍，且后箍不与安全帽的内壁接触，所述环形带位于定位扣的右侧边固定连接有定位块，两个所述定位块的另一侧分别与汗巾的两端夹持并通过边子母扣扣接固定，所述子母扣与定位块的外部卡接。
优选的，所述定位扣位于安全帽内部的末端上固定套接有海绵环扣，所述海绵环扣的数量为两个，且两个海绵环扣呈环形包裹在定位扣上。
优选的，所述顶带由三个分支带组成，且分支带分别与两个定位扣和后箍成拱形分布连接，所述顶带的三个分支带的顶面三分之一处与安全帽的内顶壁固定连接。
优选的，所述环形带在安全帽的内壁呈半环形分布，且环形带的三个连接点分别与顶带分支带成三角分布连接。
优选的，所述子母扣有两组且每组两个对应分布在两个定位块上，且子母扣与汗巾上开设有的孔槽相适配。
与现有技术对比，本实用新型具备以下有益效果：
1、该舒适型头戴式电焊面罩，通过防护面罩和安全帽的配合使用，解决了老式面罩需要单手手持的不便和室外工作时头部安全无法保障的问题，提高了该面罩的安全性与便利性。
2、该舒适型头戴式电焊面罩，通过采用汗巾和海绵环扣的设计，解决了焊接作业时汗水流入眼睛影响视野的问题，同时也提高佩带舒适性，汗巾与散热孔配合子母扣使用，不但提高了产品的透气和吸汗性，也方便了汗巾的拆卸与清洗。
附图说明

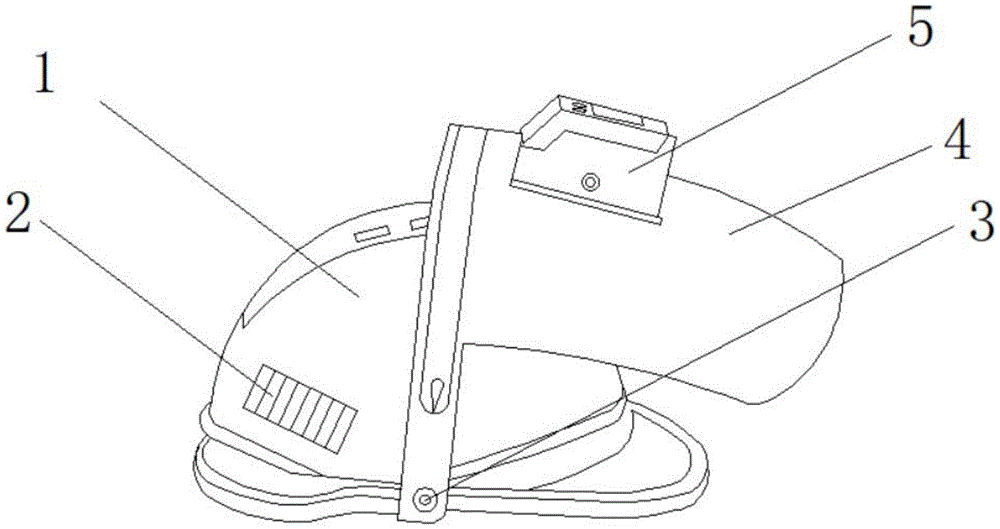

图1为本实用新型结构示意图；
图2为本实用新型结构内部结构示意图。
图中：1、安全帽；2、散热孔；3、定位扣；4、防护面罩；5、滤光镜；6、环形带；7、后箍；8、顶带；9、定位块；10、子母扣；11、汗巾；12、海绵环扣。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，一种舒适型头戴式电焊面罩，包括安全帽1，安全帽1外表的两侧上均开设有散热孔2，且两组散热孔2在安全帽1的外壁呈对称分布，安全帽1两侧的底部均固定套装有定位扣3，定位扣3位于安全帽1内部的末端上固定套接有海绵环扣12，海绵环扣12的数量为两个，且两个海绵环扣12呈环形包裹在定位扣3上，两个海绵环扣12的设置，确保佩戴安全帽1时，头部不被塑料环形带6挤压而带来不适，提高了电焊面罩佩带的舒适性，且定位扣3的两端分别延伸至安全帽1的外部与内部，两个定位扣3的外端分别与防护面罩4的两侧挂边活动套接，使得焊接作业进行时，可以随时上翻防护面罩4观察焊接情况，提高了电焊面罩的便利性，防护面罩4远离安全帽1的一面固定安装有滤光镜5，定位扣3的内端固定套接有环形带6和顶带8，顶带8由三个分支带组成，且分支带分别与两个定位扣3和后箍7成拱形分布连接，顶带8的三个分支带的顶面三分之一处与安全帽1的内顶壁固定连接，环形带6在安全帽1的内壁呈半环形分布，且环形带6的三个连接点分别与顶带8分支带成三角分布连接，利用环形带6与顶带8的三角连接关系，确保了安全帽1在佩戴时不会有松散晃动的情况，环形带6的左侧固定连接有后箍7，且后箍7不与安全帽1的内壁接触，环形带6位于定位扣3的右侧边固定连接有定位块9，两个定位块9的另一侧分别与汗巾11的两端夹持并通过边子母扣10扣接固定，子母扣10与定位块9的外部卡接，后箍7的旋转可以调节环形带6，从而使得安全帽1的大小可以合理佩戴，子母扣10有两组且每组两个对应分布在两个定位块9上，且子母扣10与汗巾11上开设有的孔槽相适配，不但使电焊面罩有了吸汗效果，同时可利用子母扣10的拆装来更换汗巾11拆卸清洗，提高了吸汗更换的实用性，解决了使用时汗液流入眼睛影响视野的问题。
工作原理，使用前，首先用定位块9将汗巾11夹持，通过子母扣10将汗巾11扣合固定，然后戴上安全帽1，使海绵环扣12与头部完全贴合，调节后箍7，使安全帽1的大小适合佩戴，同时确保环形带6不会挤压头部而带来不适；
焊接工作时，需要将防护面罩4下翻，使防护面罩4的顶部刚好搭在安全帽1的帽檐上，焊接工作结束时，可以将防护面罩4上翻至安全帽1的顶部，观察焊接情况，汗巾11的拆卸同安装的原理相同。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
