技术领域
本实用新型涉及医疗设备领域，具体涉及一种用于牵引手术床的腿部支撑装置。
背景技术
牵引手术床是医生在临床外科手术中必要的工具，特别是在骨科膝部手术治疗时，需要患者平躺在牵引手术床上，依靠患者将双腿分开，并尽可能的弯曲腿部，以暴露检查视野；目前将患者腿部抬起的工作都是由护士人力完成的，但是麻醉后的下肢体很不灵活，时间长了，护士的体力消耗很大，这样就必须更换护士，既影响消毒和手术质量，又浪费了人力物力，影响手术效果。
实用新型内容
本实用新型为解决目前患者腿部的托举完全依靠护士人力完成，导致医务人员消耗体力大，影响手术效果的问题，提出了一种可以代替人工完成托腿，节约人力同时可保证手术效果的用于牵引手术床的腿部支撑装置。
为了实现上述目的，本实用新型的技术方案是：
一种用于牵引手术床的腿部支撑装置，包括牵引手术床本体和床腿，所述牵引手术床本体上开设有V形凹槽，所述牵引手术床本体的床尾对称设置有两个弧形托腿板，所述托腿板设置在支杆上，所述支杆通过连接杆与牵引手术床本体连接；
所述连接杆包括直部和沿直部一端弯折延伸形成的弯折部，连接杆的直部一端穿设有第一销轴，所述第一销轴位于牵引手术床本体上的凹槽内；连接杆的弯折部一端设置有U形块，所述U形块的底端与连接杆的弯折部固定连接，U形块的开口端通过第二销轴分别与两个支杆转动连接；
支杆包括相互铰接的第一支杆和第二支杆，所述第一支杆呈L形，托腿板平行设置在所述第一支杆的长边中部，所述第二销轴穿设在第一支杆的短边；所述第二支杆和第一支杆的铰接处设置有锁紧单元。
进一步地，所述第一销轴水平穿设在连接杆的直部，所述第二销轴的穿设方向与第一销轴的穿设方向垂直。
进一步地，所述托腿板与连接杆的弯折部平行设置，托腿板的长度小于所述第一支杆长边的长度。
进一步地，所述连接杆和U形块为一体式结构。
进一步地，所述第二支杆上远离铰接处的一端设置有万向轮。
通过上述技术方案，本实用新型的有益效果为：
本实用新型中连接杆和牵引手术床本体通过第一销轴转动连接，同时U形块通过第二销轴分别与两个支杆转动连接，患者腿部通过布带固定到托腿板后就可以在装置的辅助下牵引治疗，代替了医务人员的手工托举，节约了人力，同时避免因为人为失误对患者腿部造成二次伤害，保证了手术效果。
附图说明

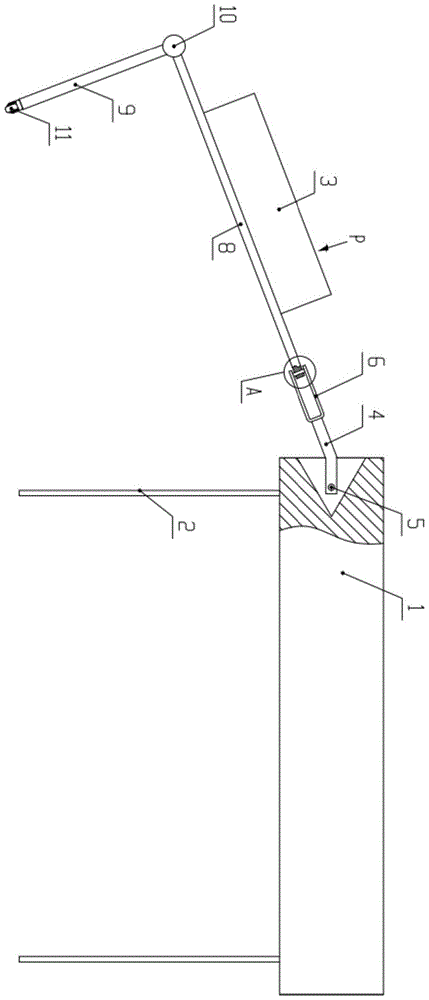

图1是本实用新型一种用于牵引手术床的腿部支撑装置的示意图；
图2是本实用新型一种用于牵引手术床的腿部支撑装置图1中的P向示意图；
图3是本实用新型一种用于牵引手术床的腿部支撑装置中连接杆和U形块的示意图；
图4是本实用新型一种用于牵引手术床的腿部支撑装置图1中A处的放大示意图。
附图中标号为：1为牵引手术床本体，2为床腿，3为托腿板，4为连接杆，5为第一销轴，6为U形块，7为第二销轴，8为第一支杆，9为第二支杆，10为锁紧单元，11为万向轮。
具体实施方式
下面结合附图和具体实施方式对本实用新型作进一步说明：
如图1～图4所示，一种用于牵引手术床的腿部支撑装置，包括牵引手术床本体1和床腿2，牵引手术床本体1上开设有V形凹槽，牵引手术床本体1的床尾对称设置有两个弧形托腿板3，托腿板3设置在支杆上，支杆通过连接杆4与牵引手术床本体1连接；连接杆4包括直部和沿直部一端弯折延伸形成的弯折部，连接杆4的直部一端穿设有第一销轴5，第一销轴5位于牵引手术床本体1上的凹槽内；连接杆4的弯折部一端设置有U形块6，U形块6的底端与连接杆4的弯折部固定连接，U形块6的开口端通过第二销轴7分别与两个支杆转动连接；支杆包括相互铰接的第一支杆8和第二支杆9，第一支杆8呈L形，托腿板3平行设置在第一支杆8的长边中部，第二销轴7穿设在第一支杆8的短边；第二支杆9和第一支杆8的铰接处设置有锁紧单元10，具体地，锁紧单元10为螺栓和螺母，便于调节后进行固定。
本实施例中，第一销轴5水平穿设在连接杆4的直部，第二销轴7的穿设方向与第一销轴5的穿设方向垂直；托腿板3与连接杆4的弯折部平行设置，托腿板3的长度小于第一支杆8长边的长度；连接杆4和U形块6为一体式结构；具体地，第二支杆9上远离铰接处的一端设置有万向轮11。
使用时，患者平躺在牵引手术床本体1上，同时将腿部自然摆放在托腿板3上，一方面，由于第一支杆8和第二支杆9相互铰接，医护人员可通过上下转动第二支杆9对托腿板3的高度进行调节，调节到位后通过锁紧单元10将第一支杆8和第二支杆9固定，另一方面，托腿板3通过第二销轴7可以在左右方向上进行摆动，方便根据患者的具体情况做一些微调，因此，适用于不同身高、腿部长度的患者，不仅让患者在检查腿部时感觉舒适，同时方便医护人员检查病灶；待使用完毕，还可将第二支杆9折叠至第一支杆8处，同时将两个托腿板3靠拢，减小了占用空间。
以上之实施例，只是本实用新型的较佳实施例而已，并非限制本实用新型的实施范围，故凡依本实用新型专利范围的构造、特征及原理所做的等效变化或修饰，均应包括于本实用新型申请专利范围内。
