技术领域
本实用新型涉及可折叠移动式展示架领域，尤其涉及一种关于俄语教学用的可折叠移动式展示架。
背景技术
俄语是联合国的官方语言之一，为了能够很好的与俄罗斯交流，我国一直重视国民俄语教育。在初级俄语教学中，俄语书写尤为重要。如中国专利（专利号：CN201821158756.9）中所表述的，除了在黑板上写之外还需要课本的配合，教师在翻阅课本的同时还需要在黑板上写字给教学带来不便，教师教学效率低，亟待改进。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种关于俄语教学用的可折叠移动式展示架。
为了实现上述目的，本实用新型采用了如下技术方案：一种关于俄语教学用的可折叠移动式展示架，包括第一展示板，所述第一展示板的后端面两侧均设有竖杆，所述竖杆通过连接组件与第一展示板连接，每根所述竖杆的底端均固接横向设置的第一连接杆的中部，两根所述第一连接杆之间连接两根平行设置的第二连接杆，每根所述第一连接杆的底面均设有两个万向轮；
所述第一展示板的两端设有第二展示板与第三展示板，所述第二展示板、第三展示板均通过合页、第一螺栓与第一展示板铰接，所述第二展示板、第三展示板的中部均开设有矩形安装槽，每个所述矩形安装槽的内部均设有书写板，所述第二展示板与第三展示板靠近第一展示板的一侧顶端均开设有凹槽，每个所述凹槽靠近第一展示板的一侧均开设有第一滑动槽；所述第一展示板的前端面两侧均设有夹持组件，第一展示板的顶端两侧均设有限位组件，第一展示板的前端面顶部两端均开设有第二滑动槽，所述第一滑动槽的一端与第二滑动槽的一端对应连接。
优选地，所述连接组件包括第一固定板、连接块、第二螺栓，所述连接块的两端部均固接有第一固定板，每个所述第一固定板的表面均开设有两个螺纹孔，每个所述螺纹孔的内部均设有第二螺栓，通过连接块将竖杆与第一展示板固定，通过第二螺栓将第一固定板与第一展示板连接；
优选地，所述夹持组件包括第三螺栓、第二固定板、限位板、第四螺栓、防滑层，所述第二固定板的前端面分布有若干个第三螺栓，通过第三螺栓将第二固定板与第一展示板固接，所述第二固定板的前端面设有两块限位板，每块所述限位板一端的前端面均开设有螺纹孔，所述螺纹孔的内部设有第四螺栓，所述限位板另一端的后端面设有防滑层；
优选地，所述限位组件包括外壳、防滑板、底座、横杆、插销、滑轮，所述外壳的内部顶端设有防滑板，外壳的两侧内壁均设有底座，所述底座的内端面均设有两个上下平行的横杆，每根所述横杆的一端均开设有通孔，两根所述横杆之间设有滑轮，所述插销贯穿两个通孔与滑轮的中部；
优选地，所述连接块的一端面开设有限位槽，所述竖杆安置在限位槽的内部；所述防滑层的材质为橡胶；所述防滑板的材质为海绵。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型采用夹持组件的限位板一端设有防滑层保护书本不会受伤，且能转动第四螺栓进行方便的翻阅，通过万向轮使得展示架方便移动；
2、本实用新型采用可折叠的第二展示板、第三展示板，通过限位组件滑动使得两块展示板与第一展示板之间保持稳定，保证在书写过程中不会发生滑动，影响书写；
综上所述，本实用新型采用限位板一端设有防滑层保护书本不会受伤；通过限位组件滑动使得两块展示板与第一展示板之间保持稳定。
附图说明

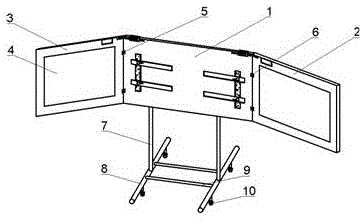

图1为本实用新型提出的整体结构立面图；
图2为本实用新型提出的夹持组件的示意图；
图3为本实用新型提出的限位组件的示意图；
图4为本实用新型提出的整体背面的示意图；
图5为本实用新型提出的A区域的示意图。
图中序号：第一展示板1、第二展示板2、第三展示板3、书写板4、第一螺栓5、合页6、竖杆7、第一连接杆8、第二连接杆9、万向轮10、第一固定板11、第二螺栓12、第四螺栓13、外壳14、防滑板15、底座16、横杆17、插销18、滑轮19、第三螺栓20、第二固定板21、限位板22、防滑层23。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
实施例：请参阅图1-5，一种关于俄语教学用的可折叠移动式展示架，包括第一展示板1，所述第一展示板1的后端面两侧均设有竖杆7，所述竖杆7通过连接组件与第一展示板1连接，通过连接组件来调节第一展示板1的高度，每根所述竖杆7的底端均固接横向设置的第一连接杆8的中部，两根所述第一连接杆8之间连接两根平行设置的第二连接杆9，每根所述第一连接杆8的底面均设有两个万向轮10，通过万向轮10来移动展示架；
所述第一展示板1的两端设有第二展示板2与第三展示板3，所述第二展示板2、第三展示板3均通过合页6、第一螺栓5与第一展示板1铰接，所述第二展示板2、第三展示板3的中部均开设有矩形安装槽，每个所述矩形安装槽的内部均设有书写板4，所述第二展示板2与第三展示板3靠近第一展示板1的一侧顶端均开设有凹槽，通过凹槽与限位组件卡合，每个所述凹槽靠近第一展示板1的一侧均开设有第一滑动槽；所述第一展示板1的前端面两侧均设有夹持组件，第一展示板1的顶端两侧均设有限位组件，第一展示板1的前端面顶部两端均开设有第二滑动槽，所述第一滑动槽的一端与第二滑动槽的一端对应连接。
在本实用新型中，所述连接组件包括第一固定板11、连接块、第二螺栓12，所述连接块的两端部均固接有第一固定板11，每个所述第一固定板11的表面均开设有两个螺纹孔，每个所述螺纹孔的内部均设有第二螺栓12，通过连接块将竖杆7与第一展示板1固定，通过第二螺栓12将第一固定板11与第一展示板1连接，通过转动第二螺栓12来使得竖杆7与连接块松开，方便调节第一展示板1的高度。
在本实用新型中，所述夹持组件包括第三螺栓20、第二固定板21、限位板22、第四螺栓13、防滑层23，所述第二固定板21的前端面分布有若干个第三螺栓20，通过第三螺栓20将第二固定板21与第一展示板1固接，所述第二固定板21的前端面设有两块限位板22，每块所述限位板22一端的前端面均开设有螺纹孔，所述螺纹孔的内部设有第四螺栓13，所述限位板22另一端的后端面设有防滑层23，防滑层23是为了保护书本不发生破碎。
在本实用新型中，所述限位组件包括外壳14、防滑板15、底座16、横杆17、插销18、滑轮19，所述外壳14的内部顶端设有防滑板15，外壳14的两侧内壁均设有底座16，所述底座16的内端面均设有两个上下平行的横杆17，每根所述横杆17的一端均开设有通孔，两根所述横杆17之间设有滑轮19，所述插销18贯穿两个通孔与滑轮19的中部，使得滑轮19在第一滑动槽与第二滑动槽内移动，使得两块展示板与第一展示板1相对固定，保证书写不受影响。
在本实用新型中，所述连接块的一端面开设有限位槽，所述竖杆7安置在限位槽的内部；所述防滑层23的材质为橡胶，起到防滑作用；所述防滑板15的材质为海绵，使得书本不会被挤破。
工作原理：
1、使用时，将第二展示板与第三展示板打开，然后将两块限位组件推到相应的位置，使得两块展示板与第一展示板相对固定，再将书本放置到夹持组件的位置进行夹紧，将第一展示板升高到合适的高度后，再转动第二螺栓将固定组件与竖杆固定住，当书本翻页时，转动一侧夹持组件的第四螺栓，进行放松，翻页后再夹紧；
2、不使用时，将书本取下，再将限位组件推回原处，将两块展示板转动回原处，再转动固定组件的第二螺栓，将第一展示板放下，再推动整个展示架到目的地进行维护保养。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
