技术领域
本实用新型涉及物流运输技术领域，具体为一种物流运输用振动进料器。
背景技术
物流输送设备是指进行各项物流活动所需的机械设备、器具等可供长期使用，并在使用中基本保持原有实物形态的物质资料，不包括建筑物或装卸站台等物流基础设施。物流机械设备是物流劳动工具，是物流系统的物质技术基础。
不同的物流系统有不同的物流设备与之相匹配，用于完成不同的物流作业。物流设备是物流技术水平高低的主要标志，物流设备的普及程度直接反映着一个国家现代化程度和技术水平情况。物流机械设备是现代化企业的主要作业工具之一，是合理组织批量生产和机械化流水作业的基础。
目前多数物流运输进料器运输物件效果较差，在运输较大物件时速率较慢，极大地影响到了物流运输效率。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种物流运输用振动进料器，解决了目前多数物流运输用进料器运输物件速率较慢的问题。
（二）技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种物流运输用振动进料器，包括机体，所述机体的底部设置有振动电机，且机体的底部固定连接有固定套，所述固定套内固定连接有弹簧，且弹簧的顶端与机体的底部固定连接，所述弹簧的底部贯穿固定套的底部并固定连接有支撑杆，且支撑杆的底部与支撑框的顶部固定连接。
所述机体的一侧设置有伺服电机，且伺服电机的输出轴贯穿机体的侧表面并通过联轴器与主动杆的一端固定连接，所述主动杆上套接有第一滚筒，且第一滚筒上套接有传送带的一端，所述主动杆远离伺服电机的一端活动连接有第一球轴，且第一球轴相背主动杆的一侧与机体内壁的一侧固定连接，所述传送带远离第一滚筒的一侧内设置有从动杆，所述从动杆的两端分别与机体内壁的两侧固定连接，且从动杆上套接有第二滚筒，所述第二滚筒的侧表面与传送带远离第一滚筒一侧的内表面紧密贴合，且第二滚筒的两侧均设置有限位环，所述传送带内设置有转轴，且转轴的两端分别与两个第二球轴活动连接，两个所述第二球轴相背转轴的一侧分别与机体内壁的两侧固定连接，所述转轴上套接有偏心滚筒，所述机体内壁的两侧分别与入料块和出料块的两侧固定连接。
优选的，所述固定套的数量为四个，且四个固定套的顶部分别与机体底部的四个直角处固定连接。
优选的，所述支撑框的形状为矩形框，且四个支撑杆的底部分别与支撑框顶部的四个直角处固定连接。
优选的，所述主动杆与机体的内壁底部平行，且主动杆的水平高度低于从动杆的水平高度。
优选的，所述限位环套接在从动杆上，且限位环的直径大于第二滚筒的直径。
优选的，所述入料块的水平高度高于出料块的水平高度，且入料块和出料块的侧表面均为斜面。
（三）有益效果
本实用新型提供了一种物流运输用振动进料器。具备以下有益效果：
（1）、该物流运输用振动进料器，通过在机体底部设置振动电机，以及固定套与弹簧的配合设置，能够使该进料器工作时通过振动电机运作产生的振动带动机体振动，从而能够使传送带上的物件通过振动产生翻滚，从而能够有效提高物件的输送效率，从而能够有效解决目前多数物流运输用进料器输送效率较慢的问题。
（2）、该物流运输用振动进料器，通过在传送带内设置转轴，以及第二球轴与偏心滚筒的配合设置，能够在传送带进行传动的过程中通过偏心滚筒使传送带产生振动，从而能够有效使传送带上的物件产生翻滚，同时能够有效加快物件的输送效率。
附图说明

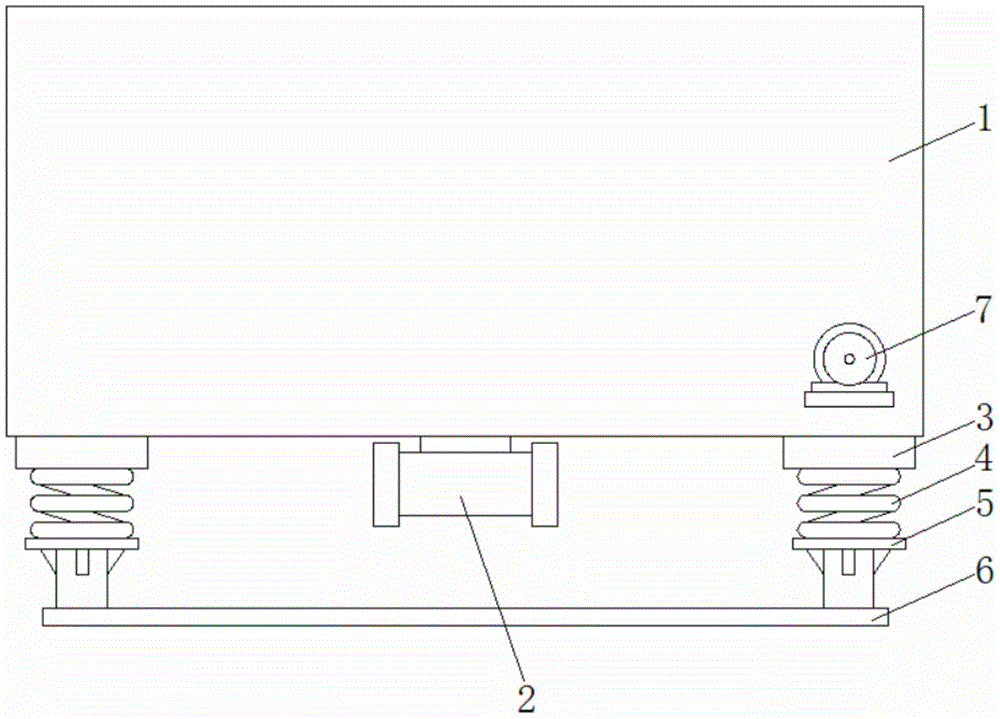

图1为本实用新型的侧视图；
图2为本实用新型的侧面剖视图；
图3为本实用新型正视图。
图中：1机体、2振动电机、3固定套、4弹簧、5支撑杆、6支撑框、7伺服电机、8主动杆、9第一滚筒、10传送带、11第一球轴、12从动杆、13第二滚筒、14限位环、15转轴、16第二球轴、17偏心滚筒、18入料块、19出料块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种物流运输用振动进料器，包括机体1，机体1的底部设置有振动电机2，且机体1的底部固定连接有固定套3，固定套3的数量为四个，且四个固定套3的顶部分别与机体1底部的四个直角处固定连接，固定套3内固定连接有弹簧4，且弹簧4的顶端与机体1的底部固定连接，弹簧4的底部贯穿固定套3的底部并固定连接有支撑杆5，且支撑杆5的底部与支撑框6的顶部固定连接，支撑框6的形状为矩形框，且四个支撑杆5的底部分别与支撑框6顶部的四个直角处固定连接，通过这样的结构设计能够使支撑杆5和弹簧4有效支撑机体1，同时通过固定套3的配合设置能够有效避免弹簧4向外偏移的情况出现，从而能够有效保证弹簧4对机体1的支撑效果，通过设置支撑框6能够有效提高该进料器与地面的接触面积，从而有效保证了该进料器的安装稳定性。
机体1的一侧设置有伺服电机7，且伺服电机7的输出轴贯穿机体1的侧表面并通过联轴器与主动杆8的一端固定连接，主动杆8上套接有第一滚筒9，且第一滚筒9上套接有传送带10的一端，通过这样的结构设计能够使伺服电机7运作带动主动杆8转动，从而使主动杆8带动第一滚筒9转动并联动传送带10传动，通过在机体1底部设置振动电机2，以及固定套3与弹簧4的配合设置，能够使该进料器工作时通过振动电机2运作产生的振动带动机体1振动，从而能够使传送带10上的物件通过振动产生翻滚，从而能够有效提高物件的输送效率，从而能够有效解决目前多数物流运输用进料器输送效率较慢的问题，主动杆8远离伺服电机7的一端活动连接有第一球轴11，且第一球轴11相背主动杆8的一侧与机体1内壁的一侧固定连接，通过设置第一球轴11能够有效保证主动杆8在机体1内的转动，同时能够有效降低主动杆8与机体1内壁的摩擦力，传送带10远离第一滚筒9的一侧内设置有从动杆12，主动杆8与机体1的内壁底部平行，且主动杆8的水平高度低于从动杆12的水平高度，通过这样的结构设计能够使传送带10相对机体1的内壁底部呈一定的倾斜角度，从而能够便于传送带10对物件进行输送，从动杆12的两端分别与机体1内壁的两侧固定连接，且从动杆12上套接有第二滚筒13，第二滚筒13的侧表面与传送带10远离第一滚筒9一侧的内表面紧密贴合，通过这样的结构设计能够有效保证从动杆12上的第二滚筒13辅助传送带10的传动工作，且第二滚筒13的两侧均设置有限位环14，限位环14套接在从动杆12上，且限位环14的直径大于第二滚筒13的直径，通过设置限位环14能够有效避免第二滚筒13在从动杆12出现横向移动的情况，从而有效保证了传送带10的正常传动，传送带10内设置有转轴15，且转轴15的两端分别与两个第二球轴16活动连接，两个第二球轴16相背转轴15的一侧分别与机体1内壁的两侧固定连接，转轴15上套接有偏心滚筒17，偏心滚筒17套接在转轴15上偏离转轴15轴心处的位置，同时通过设置第二球轴16能够有效保证转轴15在机体1内的正常转动，从而能够有效降低转轴15两端与机体1内壁的摩擦力，通过在传送带10内设置转轴15，以及第二球轴16与偏心滚筒17的配合设置，能够在传送带10进行传动的过程中通过偏心滚筒17使传送带10产生振动，从而能够有效使传送带10上的物件产生翻滚，同时能够有效加快物件的输送效率，机体1内壁的两侧分别与入料块18和出料块19的两侧固定连接，入料块18的水平高度高于出料块19的水平高度，且入料块18和出料块19的侧表面均为斜面，入料块18位于第二滚筒13的上方，出料块19位于第一滚筒9的下方，通过这样的结构设计能够有效保证物件经由入料块18输送至传送带10上，同时能够通过出料块19有效将物件排出。
该物流运输用振动进料器工作时，通过振动电机2运作产生振动，从而通过固定套3内的弹簧4放大机体1与支撑杆5之间的振动，通过伺服电机7运作带动主动杆8在第一球轴11内转动，从而配合从动杆12上的第二滚筒13传动传送带10，从而使转轴15在第二球轴16内转动并联动偏心滚筒17转动，从而通过偏心滚筒17使传送带10产生振动，从而达到了该物流运输用进料器具有振动的效果。
综上可得，该物流运输用振动进料器，通过在机体1底部设置振动电机2，以及固定套3与弹簧4的配合设置，使该进料器工作时通过振动电机2运作产生的振动带动机体1振动，从而使传送带10上的物件通过振动产生翻滚，从而有效提高了物件的输送效率，从而有效解决了目前多数物流运输用进料器输送效率较慢的问题。
同时，通过在传送带10内设置转轴15，以及第二球轴16与偏心滚筒17的配合设置，能够在传送带10进行传动的过程中通过偏心滚筒17使传送带10产生振动，有效使传送带10上的物件产生翻滚，同时有效加快了物件的输送效率。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
