技术领域
本实用新型涉及粉尘回收装置技术领域，尤其涉及一种石墨烯生产用粉尘回收装置。
背景技术
石墨是碳质元素结晶矿物，它的结晶格架为六边形层状结构，属六方晶系，具完整的层状，对分子吸引力较弱，故其天然可浮性很好。现有的石墨生产过程中，会产生大量的石墨粉尘，因其粉尘极为细微，能够弥漫整个空间，此种生产环境会直接危害人体的健康，并且对环境破坏极大，因此要对石墨粉尘进行回收处理。而在石墨烯的加工中产生的粉尘，现有的回收方式一般是等漂浮在空气中的石墨粉尘沉落在地上后，再由工作人员扫起进行回收，这种回收方式石墨粉尘沉落时间长，造成石墨粉尘回收时间过长，回收效率慢，且在制取石墨烯时，粉尘也可作为材料再利用，所以粉尘的回收是十分必要的。
实用新型内容
基于现有的石墨烯粉尘回收困难的技术问题，本实用新型提出了一种石墨烯生产用粉尘回收装置。
本实用新型提出的一种石墨烯生产用粉尘回收装置，包括箱体、粉尘收集装置和沉淀物收集盒，所述箱体呈中空的圆柱状有顶壁和底壁，所述箱体的下端呈中空的半圆柱，所述箱体的侧壁固定连接有粉尘收集装置，所述粉尘收集装置包括吸风口、吸风管和抽风机，所述吸风管呈倒L型并贯穿箱体的侧壁，所述吸风管的内壁固定连接有抽风机，所述吸风管的箱体外侧一端固定连接有吸风口，所述沉淀物收集盒包括密封壳和收集盒。
优选地，所述箱体的底部固定连接有底座，所述底座的底部固定连接有万向轮。
优选地，所述箱体的侧壁固定连接有水位计，所述箱体的侧壁固定连接有注水口和出水口，所述注水口和出水口的顶部均固定连接有水流开关，所述箱体的顶部开始有贯穿箱体的通气口。
优选地，所述密封壳呈半圆环状，所述密封壳的内侧壁固定连接有适配的收集盒，所述密封壳的内侧壁固定连接有密封涂料，所述密封壳的外侧壁固定连接有把手。
优选地，所述箱体的下端半圆中空部分的顶壁和底壁均开设有密封槽，所述箱体的下端半圆中空部分的侧壁开设有凹槽。
优选地，所述沉淀物收集盒与箱体的下端半圆中空部分相适配，所述密封壳的顶部和底部均与密封槽内壁滑动连接，所述收集盒的外侧壁与凹槽的内侧壁互动连接。
优选地，所述沉淀物收集盒与箱体的下端插接，所述密封壳的外侧壁固定连接有搭扣钳口，所述箱体的外侧壁固定连接有搭扣舌座，所述搭扣钳口与搭扣舌座搭接。
本实用新型中的有益效果为：
1、通过设置粉尘收集装置将粉尘通过抽风机吸入箱体，再通过向箱体内加水并没过吸风管的另一端，从而通过水的粘附力使得粉尘吸附住，留在水中，从而达到收集粉尘的效果。
2、通过设置沉淀物收集盒与箱体插接，在石墨烯生产用粉尘回收装置工作完成后，可以先通过出水口放出水与粉尘的混合物，才通过抽出沉淀物收集盒取出沉淀物，从而达到资源回收利用的效果。
附图说明

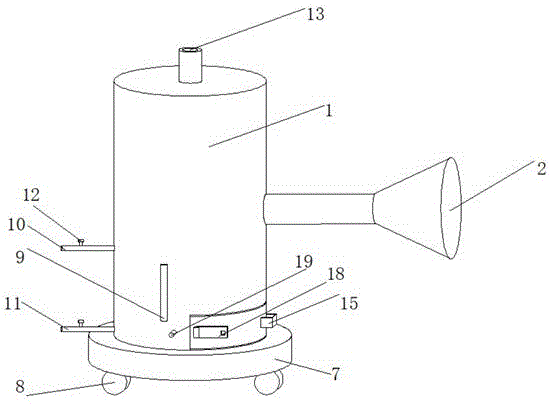

图1为本实用新型提出的一种石墨烯生产用粉尘回收装置的示意图；
图2为本实用新型提出的一种石墨烯生产用粉尘回收装置的箱体底部和沉淀物收集盒的三维立体图；
图3为本实用新型提出的一种石墨烯生产用粉尘回收装置的粉尘收集装置的示意图。
图中：1、箱体；2、吸风口；3、吸风管；4、抽风机；5、密封壳；6、收集盒；7、底座；8、万向轮；9、水位计；10、注水口；11、出水口；12、水流开关；13、通气口；14、密封涂料；15、把手；16、密封槽；17、凹槽；18、搭扣钳口；19、搭扣舌座。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种石墨烯生产用粉尘回收装置，包括箱体1、粉尘收集装置和沉淀物收集盒，箱体1呈中空的圆柱状有顶壁和底壁，箱体1的下端呈中空的半圆柱；
进一步地，箱体1的底部固定连接有底座7，底座7的底部固定连接有万向轮8，箱体1的侧壁固定连接有水位计9，箱体1的侧壁固定连接有注水口10和出水口11，注水口10和出水口11的顶部均固定连接有水流开关12，箱体1的顶部开始有贯穿箱体1的通气口13，设置底座7和万向轮8，使得整个石墨烯生产用粉尘回收装置变得更易移动，在工作和休息时可以轻易的来回搬运；
箱体1的侧壁固定连接有粉尘收集装置，粉尘收集装置包括吸风口2、吸风管3和抽风机4；
进一步地，密封壳5呈半圆环状，密封壳5的内侧壁固定连接有适配的收集盒6，密封壳5的内侧壁固定连接有密封涂料14，密封壳5的外侧壁固定连接有把手15，设置通过密封涂料14使得密封壳5与密封槽16间不会泄露出箱体1内的液体；
吸风管3呈倒L型并贯穿箱体1的侧壁，吸风管3的内壁固定连接有抽风机4；
进一步地，箱体1的下端半圆中空部分的顶壁和底壁均开设有密封槽16，箱体1的下端半圆中空部分的侧壁开设有凹槽17，沉淀物收集盒与箱体1的下端半圆中空部分相适配，密封壳5的顶部和底部均与密封槽16内壁滑动连接，收集盒6的外侧壁与凹槽17的内侧壁互动连接，设置通过位于箱体1下端与箱体1插接的收集盒6使得粉尘的回收利用变得更方便；
吸风管3的箱体1外侧一端固定连接有吸风口2，沉淀物收集盒包括密封壳5和收集盒6；
进一步地，沉淀物收集盒与箱体1的下端插接，密封壳5的外侧壁固定连接有搭扣钳口18，箱体1的外侧壁固定连接有搭扣舌座19，搭扣钳口18与搭扣舌座19搭接，设置搭扣钳口18与搭扣舌座19搭接，使得箱体1与沉淀物收集盒间插接的更牢固。
通过设置粉尘收集装置将粉尘通过抽风机4吸入箱体1，再通过向箱体1内加水并没过吸风管3的另一端，从而通过水的粘附力使得粉尘吸附住并留在水中，从而达到收集粉尘的效果；
通过设置沉淀物收集盒与箱体1插接，在石墨烯生产用粉尘回收装置工作完成后，可以先通过出水口11放出水与粉尘的混合物，再通过抽出沉淀物收集盒取出沉淀物，从而达到资源回收利用的效果。
工作原理：首先将石墨烯生产用粉尘回收装置各部件组装好，再通过万向轮8的辅助将石墨烯生产用粉尘回收装置移动到粉尘密集的地点并将吸风口2对准粉尘密集的方向，再将万向轮8固定，将沉淀物收集盒插入箱体1下端，再搭接搭扣舌座19和搭扣钳口18，关闭出水口11的水流开关12，从注水口10注入水直到没过吸风管3的箱体1内部一端，关闭注水口10的水流开关12，再开启抽风机4电源，粉尘会从吸风口2通过吸风管3进入水中，由于水的粘附力将粉尘从风中吸附下来留在水中，风吹到水面下再以气泡的形式浮出水面通过箱体1顶部通气口13吹走。
当石墨烯生产用粉尘回收装置工作完成后，首先关闭抽风机4电源，再将容器置于出水口11下方，打开出水口11的水流开关12，收集到粉尘与水的混合物，然后再打开搭扣，抽出沉淀物收集盒得到粉尘沉淀物。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
