技术领域
本实用新型涉及罗非鱼加工相关技术领域，具体为一种混合均匀的罗非鱼鱼豆腐制作原料搅拌装置。
背景技术
罗非鱼是一种营养价值极高的鱼类，外形较扁，形似鲫鱼，因此罗非鱼又有非洲鲫鱼、南鲫等称号，罗非鱼是一种食性杂的鱼类，且其生长环境含氧量较低，并且罗非鱼不耐高温和低温，由于其能力很强，因此，罗非鱼在市面上很常见，使许多人们食用的选择之一。
罗非鱼不仅可以直接烹饪或做汤，而且可以将其去骨并将肉剁成肉泥，然后掺入一定比例的面粉、食用油等原料进行混合，并将其挤压成方块状或球状，即可制作出罗非鱼的鱼豆腐或鱼丸，使罗非鱼的使用方法更丰富，但是，在制作鱼豆腐的同时，需要将原料进行混合搅拌，因此我们需要一种专门的搅拌装置来进行制作，但是当今市场上现有的原料搅拌装置往往使原料混合不够均匀，且一般的原料搅拌装置容易造成原料粘在装置的内壁上，并且普通的原料搅拌装置在出料过程中，容易造成出料管的堵塞，本实用新型的目的在于提供一种混合均匀的罗非鱼鱼豆腐制作原料搅拌装置，以解决上述背景技术提出的目前市场上原料搅拌装置的问题。
实用新型内容
本实用新型的目的在于提供一种混合均匀的罗非鱼鱼豆腐制作原料搅拌装置，以解决上述背景技术中提出的大多数原料搅拌装置使原料混合不够均匀，且容易造成原料粘在装置的内壁上，并且在出料过程中容易造成出料管堵塞的问题。
为实现上述目的，本实用新型提供如下技术方案：一种混合均匀的罗非鱼鱼豆腐制作原料搅拌装置，包括箱体、横杆、固定槽和竖杆，所述箱体的上端左侧设置有干料进料口，且箱体的正上方固定安装有第一电机，所述第一电机的右侧固定设置有液体进料筒，且液体进料筒的下端焊接连接有连接头，所述第一电机的下端焊接连接有搅拌杆，且搅拌杆贯穿连接于横板的内部，所述横板上镶嵌安装有液体导料口，且横板的正下方固定安装有连接板，并且连接板的内部镶嵌安装有干料导料口，所述横杆焊接连接于搅拌杆的外侧下端，且横杆远离搅拌杆的一端与刮板构成一体化结构，所述横杆的外表面通过底座连接有连接杆，所述固定槽位于箱体的底端，且固定槽的内部滑动连接有抽拉板，所述固定槽的下方设置有出料管，且出料管的上端滑动连接有固定杆，所述竖杆位于固定杆的下端，且竖杆的外侧焊接连接有搅拌叶，所述竖杆的下端固定安装有第一连接轮，且第一连接轮的右侧上端垂直方向啮合连接有第二连接轮，并且第二连接轮的右侧固定安装有第二电机。
优选的，所述横板呈圆盘状结构，且液体导料口关于横板的中心呈环形阵列分布，并且液体导料口的纵截面形状为梯形。
优选的，所述连接板在箱体的内部倾斜设置，且干料导料口在连接板上等间距分布，并且从左到右干料导料口的直径尺寸依次增大。
优选的，所述刮板的横截面外端呈弧形结构，且刮板上弧形结构的曲率半径与箱体内壁的曲率半径相等。
优选的，所述连接杆关于横杆的中心对称设置，且连接杆通过底座在横杆上为转动结构。
优选的，所述搅拌叶呈螺旋状结构，且搅拌叶的外径尺寸与出料管的内径尺寸相等。
与现有技术相比，本实用新型的有益效果是：该混合均匀的罗非鱼鱼豆腐制作原料搅拌装置，解决了大多数原料搅拌装置使原料混合不够均匀的问题，且一般的原料搅拌装置容易造成原料粘在装置内壁上的问题，并且普通的原料搅拌装置在出料过程中容易造成出料管堵塞的问题；
1、在箱体的上方设置有通过第一电机连接有搅拌杆，且搅拌杆的外侧等间距设置有横杆，并且横杆的外表面等间距设置有连接杆，而且连接杆的外表面固定有凸起的横条，在搅拌过程中，通过连接杆增大横杆与原料的接触面积，从而使搅拌更加均匀，另外，在箱体的上方设置有横板和连接板，其中，横板可使加入箱体的液体均匀的洒落在箱体的下方，且连接板上的干料导料可防止干燥的固体颗粒堆积在箱体的下方，从而使原料混合更均匀；
2、在横杆远离搅拌杆的一端焊接连接有刮板，且刮板的横截面外端呈弧形结构，且刮板上弧形结构的曲率半径与箱体内壁的曲率半径相等，随着横杆的转动将使刮板同时转动，从而通过刮板的作用将箱体的内壁上粘黏的原料刮下，防止原料粘黏箱体的内壁上，长时间造成难以清洗的困难；
3、在箱体的下方设置有出料管，可通过抽出固定槽内壁的抽拉板，使搅拌完成的原料通过出料管流出，由于在出料管的内部设置有竖杆，且竖杆的外表面焊接连接有搅拌叶，且搅拌叶呈螺旋状结构，因此随着竖杆的转动，将使搅拌叶加快出料管内部的原料下落，防止原料堵塞出料管的开口，并且搅拌叶的外径尺寸与出料管的内径尺寸相等，因此，可同时将出料管内壁粘黏的原料刮下。
附图说明

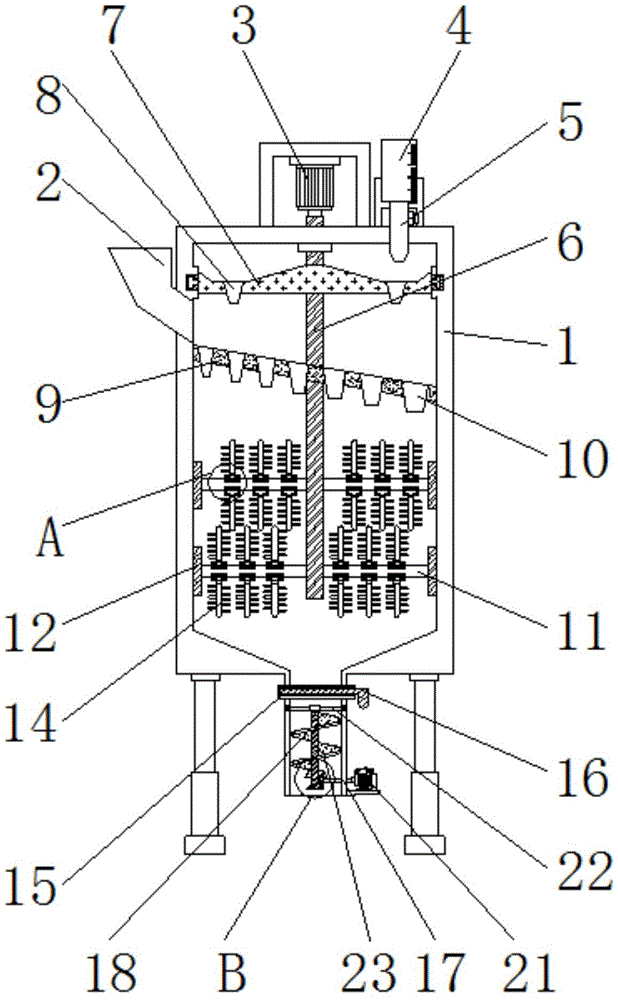

图1为本实用新型正视剖面结构示意图；
图2为本实用新型横板俯视结构示意图；
图3为本实用新型横杆与连接杆连接俯视结构示意图；
图4为本实用新型固定杆俯视结构示意图；
图5为本实用新型图1中A处放大结构示意图；
图6为本实用新型图1中B处放大结构示意图。
图中：1、箱体；2、干料进料口；3、第一电机；4、液体进料筒；5、连接头；6、搅拌杆；7、横板；8、液体导料口；9、连接板；10、干料导料口；11、横杆；12、刮板；13、底座；14、连接杆；15、固定槽；16、抽拉板；17、出料管；18、竖杆；19、第一连接轮；20、第二连接轮；21、第二电机；22、固定杆；23、搅拌叶。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-6，本实用新型提供一种技术方案：一种混合均匀的罗非鱼鱼豆腐制作原料搅拌装置，包括箱体1、干料进料口2、第一电机3、液体进料筒4、连接头5、搅拌杆6、横板7、液体导料口8、连接板9、干料导料口10、横杆11、刮板12、底座13、连接杆14、固定槽15、抽拉板16、出料管17、竖杆18、第一连接轮19、第二连接轮20、第二电机21、固定杆22和搅拌叶23，箱体1的上端左侧设置有干料进料口2，且箱体1的正上方固定安装有第一电机3，第一电机3的右侧固定设置有液体进料筒4，且液体进料筒4的下端焊接连接有连接头5，第一电机3的下端焊接连接有搅拌杆6，且搅拌杆6贯穿连接于横板7的内部，横板7上镶嵌安装有液体导料口8，且横板7的正下方固定安装有连接板9，并且连接板9的内部镶嵌安装有干料导料口10，横杆11焊接连接于搅拌杆6的外侧下端，且横杆11远离搅拌杆6的一端与刮板12构成一体化结构，横杆11的外表面通过底座13连接有连接杆14，固定槽15位于箱体1的底端，且固定槽15的内部滑动连接有抽拉板16，固定槽15的下方设置有出料管17，且出料管17的上端滑动连接有固定杆22，竖杆18位于固定杆22的下端，且竖杆18的外侧焊接连接有搅拌叶23，竖杆18的下端固定安装有第一连接轮19，且第一连接轮19的右侧上端垂直方向啮合连接有第二连接轮20，并且第二连接轮20的右侧固定安装有第二电机21。
如图1中连接板9在箱体1的内部倾斜设置，且干料导料口10在连接板9上等间距分布，并且从左到右干料导料口10的直径尺寸依次增大，可通过倾斜设置的连接板9使原料颗粒分散的下落在箱体1的下方，防止原料颗粒堆积在箱体1中，搅拌叶23呈螺旋状结构，且搅拌叶23的外径尺寸与出料管17的内径尺寸相等，可通过呈螺旋状结构的搅拌叶23，加快原料的输出，且防止原料堵塞出料管17；
如图2中横板7呈圆盘状结构，且液体导料口8关于横板7的中心呈环形阵列分布，并且液体导料口8的纵截面形状为梯形，可通过呈环形阵列分布的液体导料口8，使液体的原料可通过液体导料口8下落至箱体1的下方，且随着横板7的转动，可通过液体导料口8使液体原料洒落的更均匀；
如图3中刮板12的横截面外端呈弧形结构，且刮板12上弧形结构的曲率半径与箱体1内壁的曲率半径相等，可通过横截面外端呈弧形结构的刮板12对箱体1内壁进行清理，将箱体1内壁上粘黏的原料刮下，方便装置的清洗；
如图5中连接杆14关于横杆11的中心对称设置，且连接杆14通过底座13在横杆11上为转动结构，可通过连接杆14在底座13上的转动，既对原料起到搅拌的作用，又可防止原料粘附在连接杆14上而无法清理。
工作原理：在使用该混合均匀的罗非鱼鱼豆腐制作原料搅拌装置时，首先将颗粒型原料和打好的罗非鱼肉末通过干料进料口2加入箱体1中，然后将型号为Y90S-2的第一电机3接通电源，然后通过箱体1上端的液体进料筒4加入相应的食用油和饮用水等液体原料，由于在液体进料筒4的外表面设置有相应的刻度，因此，可通过液体进料筒4表面的刻度对液体原来进行定量加入，加入后，在打开液体进料筒4下端连接头5上安装的开关，使液体原料进入箱体1中，由于第一电机3带动搅拌杆6转动，且搅拌杆6的上端固定安装有横板7，并且横板7上等间距设置有液体导料口8，因此，在转动的同时将带动横板7转动，从而将液体原料通过液体导料口8加入均匀的洒落在箱体1中，从而使液体原料与颗粒型原来缓和更均匀，另外在横板7的下方设置有连接板9，且连接板9上安装有干料导料口10，由于连接板9在箱体1的内部倾斜设置，因此，在颗粒型原料加入后，可通过连接板9上的干料导料口10使颗粒型原料下落，且由于重力作用，颗粒型原料将向连接板9的右侧运动，从而使颗粒型原料均匀的下落，不会堆积在连接板9的下方，在搅拌杆6转动的同时，将带动横杆11转动，由于横杆11的外表面通过底座13安装有连接杆14，因此在横杆11搅拌的同时，将使连接杆14与原料接触，并在原料的作用下使连接杆14转动，既提高的搅拌的效率，有可防止原料粘连在连接杆14上，当原料搅拌完成后，将出料管17上的抽拉板16抽出，使原料通过出料管17排出，此时将型号为Y90S-2的第二电机21与电源接通，在第二电机21的电动下，将使第二连接轮20带动第一连接轮19转动，从而带动竖杆18的转动，由于竖杆18的外表面焊接连接有搅拌叶23，可通过搅拌叶23的作用加快原料的输出，且可防止原料对出料管17的堵塞，这就是该混合均匀的罗非鱼鱼豆腐制作原料搅拌装置的工作原理。
本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
