技术领域
本实用新型涉及一种配电站透气基座。
背景技术
配电站的内部通常需要安装多台配电柜，配电柜的内部承载有较多的元器件，室外的配电站通常是被架设在混凝土基座上，但是混凝土基座难免会发生渗水，特别是在黄梅天或者雨天，地面上的湿气较大，这些湿气直接作用在了配电柜的底部，导致配电柜的底部生锈腐蚀，使得配电柜的整体结构变差。
基于上述问题，我们设计了一种可以搭建在现有的配电站内，架空地面，避免潮气进入配电柜内的配电站透气基座。
实用新型内容
本实用新型所要解决的技术问题是提供一种可以搭建在现有的配电站内，架空地面，避免潮气进入配电柜内的配电站透气基座。
本实用新型是通过以下技术方案来实现的：
一种配电站透气基座，包括多块呈前、后拼接的底板，在每块所述底板的底部设置有两个以上的支架，所述支架的两端弯曲后形成支撑部分，所述支撑部分水平设置，在所述支撑部分处加工有直角槽，所述底板架设在所述直角槽内，所述底板与所述直角槽之间配合有螺栓，所述支架的左右端与配电机房的内壁之间配合有螺丝，所述底板在所述支架的作用下，距离地面20~40cm，在所述底板的板面上均布有竖向贯穿的透气孔。
优选地，在所述底板的板面上竖向贯穿设置有阶梯孔，在所述阶梯孔内设置有一竖管，所述竖管的顶部延边处加工有挡圈，所述挡圈限位在所述阶梯孔内，所述竖管的下端延伸至所述底板的下方，所述竖管延伸至所述底板下方的那一部分处均布有第一透气孔，在所述竖管的下端焊接有格栅网，在所述竖管的上端加工有阶梯面，在阶梯面上摆放有一金属的盖子，盖子的中心处焊接有第一格栅网，所述竖管的下端位于所述支架的上方；配电站被搭建在室外，难免会滋生较多的虫类，例如蟑螂、老鼠等，为此，我们可以在竖管内摆放驱虫剂、樟脑丸等常见的驱虫材料，通过这类驱虫材料的挥发，实现配电站内的灭虫操作。同时竖管的上部是设置有盖子的，因此，在替换驱虫材料时，只需要打开盖子即可进行更换，简单易于操作。
优选地，在所述竖管的下端螺纹连接有一锥形的进风罩，所述进风罩的直径向下逐渐增加，在所述支架的上方设置有风机，所述风机与所述支架之间配合有螺栓，所述风机对应所述进风罩；上述结构主要是为了增加空气流通，在空调的作用下，冷空气下降，热空气上升，配电站内部的温度分成上下两个部分，通过通过所设置的风机，可以将沉积在下方的冷的气流向上输送，使得配电站内的温度同一，提高空调的作用效果。并且向上带动的气流通过进风罩后部分会进入至竖管内，促进竖管内的驱虫剂等材料的挥发，达到更好的驱虫，灭虫效果。
优选地，所述透气孔的孔径为1mm~2mm。
优选地，所述第一透气孔的孔径为1.5mm~2.5mm。
优选地，所述支架采用弹簧钢材质。
本实用新型的有益效果是：通过采用本产品，可以在原配电站的内部基础上增加一个隔层，底板的上方用于承载配电柜等电气元件，而底板的下方则被架空，使得地面上渗透上来的潮气无法作用在配电柜的底部，进而避免了配电柜受潮，避免了配电柜受潮所导致的腐烂，本产品的结构较为简单，搭建较为便捷，搭建成本较为低廉，适合推广使用。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

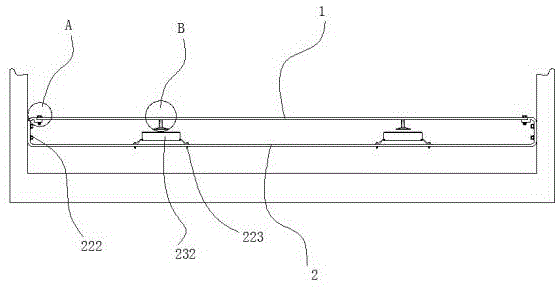

图1为本实用新型的主视图；
图2为本实用新型的俯视图；
图3为A处放大图；
图4为B处局部剖视图。
具体实施方式
本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。
本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。
在本实用新型的描述中，需要理解的是，术语“一端”、“另一端”、“外侧”、“上”、“内侧”、“水平”、“同轴”、“中央”、“端部”、“长度”、“外端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
此外，在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。
在本实用新型中，除非另有明确的规定和限定，术语“设置”、“套接”、“连接”、“贯穿”、“插接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
如图1至图4所示的一种配电站透气基座，包括多块呈前、后拼接的底板1，底板1的纵向的宽度为60cm，以我们常见的配电站为例，配电站的宽度通常在180cm~360cm之间，我们采用多块底板1的拼接，即可铺满整个配电站，底板1可采用切割机进行切割，以满足安装需要，在每块所述底板1的底部设置有2个支架2，所述支架2的两端弯曲后形成支撑部分201，所述支撑部分201水平设置，在所述支撑部分201处加工有直角槽202，所述底板1架设在所述直角槽202内，所述底板1与所述直角槽202之间配合有螺栓3，所述支架2的左右端与配电机房的内壁之间配合有螺丝222，所述底板1在所述支架2的作用下，距离地面30cm，在所述底板1的板面上均布有竖向贯穿的透气孔111。
本实用新型中一个较佳的实施例，在所述底板1的板面上竖向贯穿设置有阶梯孔101，在所述阶梯孔101内设置有一竖管102，所述竖管102的顶部延边处加工有挡圈103，所述挡圈103限位在所述阶梯孔101内，所述竖管102的下端延伸至所述底板1的下方，所述竖管102延伸至所述底板1下方的那一部分处均布有第一透气孔104，在所述竖管102的下端焊接有格栅网105，在所述竖管102的上端加工有阶梯面106，在阶梯面106上摆放有一金属的盖子107，盖子107的中心处焊接有第一格栅网108，所述竖管102的下端位于所述支架2的上方；配电站被搭建在室外，难免会滋生较多的虫类，例如蟑螂、老鼠等，为此，我们可以在竖管内摆放驱虫剂、樟脑丸等常见的驱虫材料，通过这类驱虫材料的挥发，实现配电站内的灭虫操作。同时竖管的上部是设置有盖子的，因此，在替换驱虫材料时，只需要打开盖子即可进行更换，简单易于操作。
本实用新型中一个较佳的实施例，在所述竖管102的下端螺纹连接有一锥形的进风罩122，所述进风罩122的直径向下逐渐增加，在所述支架2的上方设置有风机232，所述风机232与所述支架2之间配合有螺栓223，所述风机222对应所述进风罩122；上述结构主要是为了增加空气流通，在空调的作用下，冷空气下降，热空气上升，配电站内部的温度分成上下两个部分，通过通过所设置的风机，可以将沉积在下方的冷的气流向上输送，使得配电站内的温度同一，提高空调的作用效果。并且向上带动的气流通过进风罩后部分会进入至竖管内，促进竖管内的驱虫剂等材料的挥发，达到更好的驱虫，灭虫效果。
本实用新型中一个较佳的实施例，所述透气孔111的孔径为2mm。
本实用新型中一个较佳的实施例，所述第一透气孔104的孔径为2.5mm。
本实用新型中一个较佳的实施例，所述支架2采用弹簧钢材质。
本实用新型的有益效果是：通过采用本产品，可以在原配电站的内部基础上增加一个隔层，底板的上方用于承载配电柜等电气元件，而底板的下方则被架空，使得地面上渗透上来的潮气无法作用在配电柜的底部，进而避免了配电柜受潮，避免了配电柜受潮所导致的腐烂，本产品的结构较为简单，搭建较为便捷，搭建成本较为低廉，适合推广使用。
以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
