技术领域
本实用新型具体涉及一种便携式道路施工照明灯。
背景技术
道路施工是指对道路进行规划建设的一种工程措施，随着社会的快速发展，道路交通越来越方便，我国对道路建设的也越来越多，为保证道路能提早建设完毕，在晚上进行施工的情况下就需要用到照明灯。
现有的道路施工照明灯不具备对道路施工照明灯进行可以旋转调节使照明范围扩大的机构，并且不具备对道路施工照明灯进行收集雨水对施工工地降尘的机构，而且不具备对道路施工照明灯进行移动后固定的机构。
实用新型内容
本实用新型的目的在于针对现有技术的不足之处，提供一种便携式道路施工照明灯，以达到扩大照明范围，方便移动固定，便于对工地降尘的目的。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便携式道路施工照明灯，包括底座，所述底座内部连接有转动轴，且转动轴外壁安装有活动轮，所述底座顶端连接有推手，且推手一侧安装有发电机，所述发电机外部连接有连接杆，且连接杆顶端安装有电动推杆，所述电动推杆外壁贴合连接有反光标识，且电动推杆顶端安装有支架，所述支架一侧连接有调节钮，且支架内侧安装有灯体，所述底座顶部连接有旋转机构，所述旋转机构内部包括有第一齿纹轴，且第一齿纹轴底部齿合连接有第二齿纹轴，所述第一齿纹轴顶端齿合安装有第三齿纹轴，且第一齿纹轴底端齿合连接有第四齿纹轴，所述第四齿纹轴外壁齿合安装有外齿纹轴，所述发电机顶部连接有降尘机构，所述底座一侧安装有固定机构。
作为上述技术方案的进一步描述：
所述第一齿纹轴通过第二齿纹轴、第三齿纹轴、第四齿纹轴与外齿纹轴构成传动结构，且第一齿纹轴的中轴线与第三齿纹轴的中轴线相重合。
作为上述技术方案的进一步描述：
所述降尘机构内部包括有集水槽，且集水槽一侧开设有出水管，所述出水管一侧安装有喷头，且出水管另一侧活动连接有L型板，所述L型板内侧固定安装有第一弹簧，且L型板顶部连接有第一滑块，所述第一滑块顶端滑动安装有第一滑槽，且第一滑槽顶部连接有过滤网。
作为上述技术方案的进一步描述：
所述L型板通过第一弹簧与集水槽构成弹性结构，且L型板通过第一滑块、第一滑槽与过滤网构成滑动结构。
作为上述技术方案的进一步描述：
所述固定机构内部包括有电磁铁，且电磁铁顶端连接有第二弹簧，所述第二弹簧顶部安装有磁性板，且磁性板底端固定连接有连接板，所述连接板内部开设有第二滑槽，且第二滑槽内壁滑动连接有第二滑块，所述连接板底端固定安装有底板。
作为上述技术方案的进一步描述：
所述磁性板通过第二弹簧与电磁铁构成弹性结构，且磁性板的中轴线与连接板的中轴线相重合。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，在旋转机构的作用下，通过转动外齿纹轴，在第二齿纹轴、第三齿纹轴、第四齿纹轴的齿合作用下，则使第一齿纹轴活动，从而使外齿纹轴旋转，通过第二齿纹轴、第三齿纹轴、第四齿纹轴在第一齿纹轴外壁分散设置，则使第二齿纹轴、第三齿纹轴、第四齿纹轴对外齿纹轴起到制约作用，避免在旋转后发生晃动改变旋转效果，达到旋转稳定、灵活的效果，通过这样的设置，可以使外齿纹轴带动连接杆旋转，从而使灯体旋转，则使照明灯的照明范围扩大，可以在同一位置对不同角度范围进行照明，节省人力资源，提高工作效率。
2、本实用新型中，在降尘机构的作用下，通过集水槽收集雨水，则使雨水通过过滤网进入集水槽内，在L型板不受力时，在第一弹簧的弹性作用下，则使L型板对出水管进行抵紧，从而使雨水保留在集水槽内，当需要对道路施工进行洒水降尘时，通过拉动L型板，则使L型板通过第一滑槽、第一滑块在过滤网底端滑动，从而使出水管不受阻挡，水流经过出水管流出，由喷头喷洒，通过这样的设置，可以通过照明灯收集雨水，并且将雨水充分利用，使道路施工工地降尘，减少灰尘污染，达到节水、美化环境的作用。
3、本实用新型中，在固定机构的作用下，通过电磁铁连通电源，则使电磁铁释放磁性，从而使磁性板受电磁铁的磁性吸引向电磁铁活动，则使连接板通过第二滑槽、第二滑块带动底板向下滑动，从而使底板与地面接触，则使活动轮与地面悬空，从而使道路施工照明灯在地面固定，通过这样的设置，可以使道路施工照明灯在移动到合适位置时进行固定，避免活动轮在地面活动使道路施工照明灯晃动，保持照明灯的稳定性。
附图说明

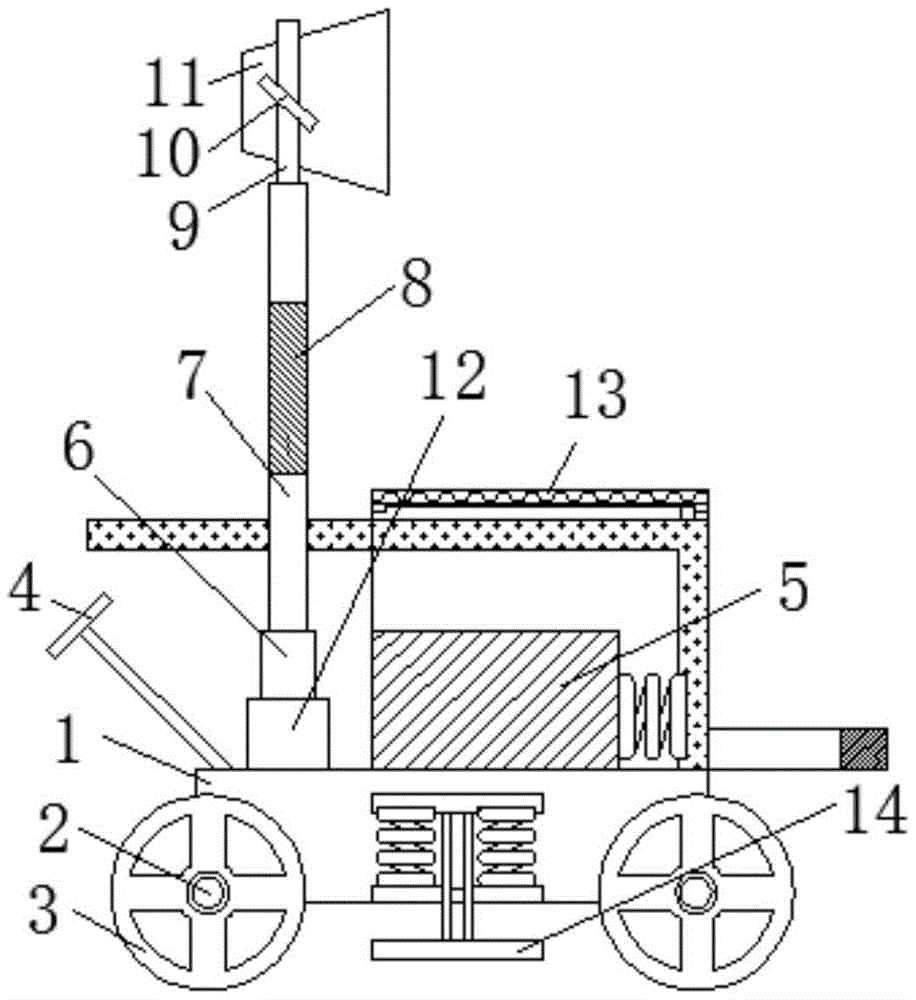

图1为本实用新型中一种便携式道路施工照明灯整体结构示意图；
图2为本实用新型中旋转机构结构示意图；
图3为本实用新型中降尘机构结构示意图；
图4为本实用新型中固定机构结构示意图。
图例说明：
1、底座；2、转动轴；3、活动轮；4、推手；5、发电机；6、连接杆；7、电动推杆；8、反光标识；9、支架；10、调节钮；11、灯体；12、旋转机构；1201、第一齿纹轴；1202、第二齿纹轴；1203、第三齿纹轴；1204、第四齿纹轴；1205、外齿纹轴；13、降尘机构；1301、集水槽；1302、出水管；1303、喷头；1304、L型板；1305、第一弹簧；1306、第一滑块；1307、第一滑槽；1308、过滤网；14、固定机构；1401、电磁铁；1402、第二弹簧；1403、磁性板；1404、连接板；1405、第二滑槽；1406、第二滑块；1407、底板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-4，一种便携式道路施工照明灯，包括底座1、转动轴2、活动轮3、推手4、发电机5、连接杆6、电动推杆7、反光标识8、支架9、调节钮10、灯体11、旋转机构12、第一齿纹轴1201、第二齿纹轴1202、第三齿纹轴1203、第四齿纹轴1204、外齿纹轴1205、降尘机构13、集水槽1301、出水管1302、喷头1303、L型板1304、第一弹簧1305、第一滑块1306、第一滑槽1307、过滤网1308、固定机构14、电磁铁1401、第二弹簧1402、磁性板1403、连接板1404、第二滑槽1405、第二滑块1406和底板1407，底座1内部连接有转动轴2，且转动轴2外壁安装有活动轮3，底座1顶端连接有推手4，且推手4一侧安装有发电机5，发电机5外部连接有连接杆6，且连接杆6顶端安装有电动推杆7，电动推杆7外壁贴合连接有反光标识8，且电动推杆7顶端安装有支架9，支架9一侧连接有调节钮10，且支架9内侧安装有灯体11，底座1顶部连接有旋转机构12，旋转机构12内部包括有第一齿纹轴1201，且第一齿纹轴1201底部齿合连接有第二齿纹轴1202，第一齿纹轴1201顶端齿合安装有第三齿纹轴1203，且第一齿纹轴1201底端齿合连接有第四齿纹轴1204，第四齿纹轴1204外壁齿合安装有外齿纹轴1205，发电机5顶部连接有降尘机构13，底座1一侧安装有固定机构14，反光标识8便于在夜间进行道路施工时被车辆识别，避免出现车辆因夜间光线不足而对照明灯剐蹭，从而导致照明灯损坏的情况。
进一步的，第一齿纹轴1201通过第二齿纹轴1202、第三齿纹轴1203、第四齿纹轴1204与外齿纹轴1205构成传动结构，且第一齿纹轴1201的中轴线与第三齿纹轴1203的中轴线相重合，通过分散设置第二齿纹轴1202、第三齿纹轴1203、第四齿纹轴1204，则使第二齿纹轴1202、第三齿纹轴1203、第四齿纹轴1204对外齿纹轴1205起到制约作用，避免在旋转后发生晃动改变旋转效果。
进一步的，降尘机构13内部包括有集水槽1301，且集水槽1301一侧开设有出水管1302，出水管1302一侧安装有喷头1303，且出水管1302另一侧活动连接有L型板1304，L型板1304内侧固定安装有第一弹簧1305，且L型板1304顶部连接有第一滑块1306，第一滑块1306顶端滑动安装有第一滑槽1307，且第一滑槽1307顶部连接有过滤网1308，过滤网1308通过在集水槽1301顶端设置，则使雨水在进入集水槽1301时，避免树枝、杂物入集水槽1301造成出水管1302堵塞，提高降尘质量，延长喷头1303的使用寿命。
进一步的，L型板1304通过第一弹簧1305与集水槽1301构成弹性结构，且L型板1304通过第一滑块1306、第一滑槽1307与过滤网1308构成滑动结构，L型板1304在常态下对出水管1302进行抵紧，从而使雨水始终储存在集水槽1301内，便于需要时使用。
进一步的，固定机构14内部包括有电磁铁1401，且电磁铁1401顶端连接有第二弹簧1402，第二弹簧1402顶部安装有磁性板1403，且磁性板1403底端固定连接有连接板1404，连接板1404内部开设有第二滑槽1405，且第二滑槽1405内壁滑动连接有第二滑块1406，连接板1404底端固定安装有底板1407，连接板1404通过带动底板1407向下滑动，则使底板1407向下与地面接触，从而使活动轮3悬空，则使照明灯固定，避免晃动。
进一步的，磁性板1403通过第二弹簧1402与电磁铁1401构成弹性结构，且磁性板1403的中轴线与连接板1404的中轴线相重合，通过电磁铁1401连通电源，则使磁性板1403向电磁铁1401活动，从而使照明灯固定。
工作原理：使用时，当用户需要调节照明灯的旋转角度时，通过转动外齿纹轴1205，在第二齿纹轴1202、第三齿纹轴1203、第四齿纹轴1204的齿合作用下，则使第一齿纹轴1201活动，从而使外齿纹轴1205旋转，通过第二齿纹轴1202、第三齿纹轴1203、第四齿纹轴1204在第一齿纹轴1201外壁分散设置，则使第二齿纹轴1202、第三齿纹轴1203、第四齿纹轴1204对外齿纹轴1205起到制约作用，避免在旋转后发生晃动改变旋转效果，达到旋转稳定、灵活的效果，通过外齿纹轴1205带动连接杆6旋转，从而使灯体11旋转，则使照明灯的照明范围扩大，可以在同一位置对不同角度范围进行照明，节省人力资源，提高工作效率，当用户需要通过收集的雨水对道路施工现场进行降尘时，通过拉动L型板1304，则使L型板1304通过第一滑槽1307、第一滑块1306在过滤网1308底端滑动，从而使出水管1302不受阻挡，水流经过出水管1302流出，由喷头1303喷洒，通过这样的设置，可以通过照明灯收集雨水，并且将雨水充分利用，使道路施工工地降尘，减少灰尘污染，达到节水、美化环境的作用，当用户需要对道路施工灯进行固定时，通过电磁铁1401连通电源，则使电磁铁1401释放磁性，从而使磁性板1403受电磁铁1401的磁性吸引向电磁铁1401活动，则使连接板1404通过第二滑槽1405、第二滑块1406带动底板1407向下滑动，从而使底板1407与地面接触，则使活动轮3与地面悬空，从而使道路施工照明灯在地面固定，则可以使道路施工照明灯在移动到合适位置时进行固定，避免活动轮3在地面活动使道路施工照明灯晃动，保持照明灯的稳定性，就这样完成该装置的工作原理。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
