技术领域
本实用新型属于物业管理技术领域，具体为一种能够保证散热效果的物业管理用警示牌。
背景技术
物业管理警示牌用来通知居民消息以及警示危险，能够避免居民发生不必要的意外，为了在夜间使用多数采用LED警示牌，但是现有警示牌的散热效果不够理想，长时间使用可能导致警示牌因过热而损坏，同时警示牌显示的内容不便于进行更换，警示牌未设置相应的防护措施，当不小心被碰撞倒下后可能导致损坏，因此需要一种能够保证散热效果的物业管理用警示牌。
实用新型内容
(一)解决的技术问题
为了克服现有技术的上述缺陷，本实用新型提供了一种能够保证散热效果的物业管理用警示牌，解决了现有警示牌的展示内容不便于进行更换，同时警示牌的散热和防护性能不够理想，可能导致警示牌出现损坏的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种能够保证散热效果的物业管理用警示牌，包括防护壳，所述防护壳的左侧面设置有四个连接块，所述连接块通过销轴与支撑杆活动连接，所述支撑杆的左侧面设置有滚轮，所述支撑杆的右侧面通过第一弹簧与防护壳的左侧面固定连接。
所述防护壳内壁的左侧面设置有风扇，所述防护壳内壁的左侧面通过固定杆与灯板的左侧面固定连接，所述防护壳的右侧面设置有透明板，所述防护壳的上表面和下表面均开设有通孔。
所述通孔内壁的左侧面开设有放置槽，所述放置槽内壁的左侧面与弹性装置的左端固定连接，所述弹性装置的右端与挡板的左侧面固定连接，所述挡板的右侧面与夹板的左侧面固定连接，所述夹板的右侧面与透明板的左侧面搭接。
作为本实用新型的进一步方案：所述弹性装置包括伸缩杆，所述伸缩杆的两端分别与放置槽内壁的左侧面和挡板的左侧面固定连接，所述伸缩杆的表面设置有第二弹簧，所述第二弹簧的两端分别与放置槽内壁的左侧面和挡板的左侧面固定连接。
作为本实用新型的进一步方案：所述挡板的下表面设置有滑块，所述滑块设置在滑槽内，所述滑槽开设在放置槽内壁的下表面。
作为本实用新型的进一步方案：所述挡板的上表面与拉杆的底端固定连接，所述拉杆位于连接孔内，所述连接孔开设在放置槽内壁的上表面。
作为本实用新型的进一步方案：所述挡板的宽度与通孔的宽度相同，所述挡板设置为矩形。
作为本实用新型的进一步方案：所述防护壳的左侧面开设有若干个第一散热孔，所述防护壳的正面和背面均开设有若干个第二散热孔，且第二散热孔位于灯板的左侧。
(三)有益效果
与现有技术相比，本实用新型的有益效果在于：
1、该能够保证散热效果的物业管理用警示牌，通过第一弹簧、滚轮、销轴、防护壳、风扇、夹板、通孔、第一散热孔、第二散热孔和灯板之间的相互配合，直接控制风扇工作，可以加快对本装置的散热，同时控制夹板向左移动，便于对本装置展示的内容进行更换，当本装置由于碰撞向左侧倾倒时，滚轮和第一弹簧可以对倾倒进行缓冲，使本装置的散热和防护性能较为理想，可以在一定程度上降低本装置损坏的几率，同时便于对本装置展示内容进行及时更换。
2、该能够保证散热效果的物业管理用警示牌，通过设置第一散热孔和第二散热孔，可以保证防护壳内气流的流动效率，便于对热量的快速散失，通过设置滑块和滑槽，可以保证挡板在左右移动过程中不会随意出现晃动。
3、该能够保证散热效果的物业管理用警示牌，通过设置挡板的宽度与通孔宽度相同，可以在一定程度上保证挡板对防护壳内部右侧的封闭效果，通过设置拉杆，便于工作人员及时控制挡板和夹板的左右移动，方便对展示内容的及时更换。
附图说明

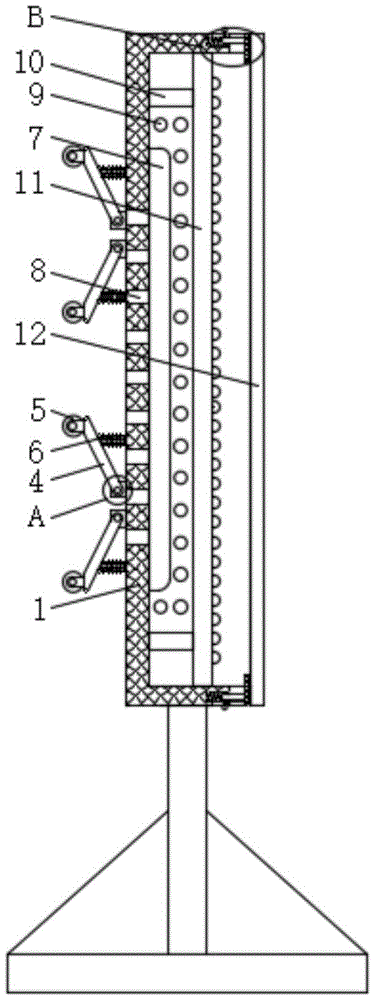

图1为本实用新型正视的剖面结构示意图；
图2为本实用新型B部分放大的结构示意图；
图3为本实用新型A部分放大的结构示意图；
图中：1防护壳、2连接块、3销轴、4支撑杆、5滚轮、6第一弹簧、7风扇、8第一散热孔、9第二散热孔、10固定杆、11灯板、12透明板、13通孔、14放置槽、15弹性装置、151伸缩杆、152第二弹簧、16挡板、17拉杆、18连接孔、19滑块、20滑槽、21夹板。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
如图1-3所示，本实用新型提供一种技术方案：一种能够保证散热效果的物业管理用警示牌，包括防护壳1，防护壳1的左侧面开设有若干个第一散热孔8，防护壳1的正面和背面均开设有若干个第二散热孔9，且第二散热孔9位于灯板11的左侧，通过设置第一散热孔8和第二散热孔9，可以保证防护壳1内气流的流动效率，便于对热量的快速散失，防护壳1的左侧面设置有四个连接块2，连接块2通过销轴3与支撑杆4活动连接，支撑杆4的左侧面设置有滚轮5，通过设置滚轮5、第一弹簧6和销轴3，当本装置向左侧倾倒时，第一弹簧6和滚轮5可以进行缓冲，防止本装置与地面之间出现强烈碰撞，可以在一定程度上使本装置的防护性能更加理想，支撑杆4的右侧面通过第一弹簧6与防护壳1的左侧面固定连接。
防护壳1内壁的左侧面设置有风扇7，通过设置风扇7，可以加快防护壳1内部的气流流动，使本装置散热效果更加理想，防护壳1内壁的左侧面通过固定杆10与灯板11的左侧面固定连接，通过设置灯板11，可以对防护壳1内的海报进行照明，便于本装置在夜间使用，防护壳1的右侧面设置有透明板12，防护壳1的上表面和下表面均开设有通孔13。
通孔13内壁的左侧面开设有放置槽14，放置槽14内壁的左侧面与弹性装置15的左端固定连接，弹性装置15包括伸缩杆151，伸缩杆151的两端分别与放置槽14内壁的左侧面和挡板16的左侧面固定连接，伸缩杆151的表面设置有第二弹簧152，第二弹簧152的两端分别与放置槽14内壁的左侧面和挡板16的左侧面固定连接，通过设置第二弹簧152，当工作人员松开拉杆17后，第二弹簧152可以带动挡板16和夹板21向右移动，夹板21可以实现对海报的夹持，第二弹簧152可以防止夹板21随意出现左右晃动，保证海报的放置更加稳定，弹性装置15的右端与挡板16的左侧面固定连接，挡板16的下表面设置有滑块19，滑块19设置在滑槽20内，滑槽20开设在放置槽14内壁的下表面，通过设置滑块19和滑槽20，可以保证挡板16在左右移动过程中不会随意出现晃动，挡板16的右侧面与夹板21的左侧面固定连接，挡板16的上表面与拉杆17的底端固定连接，拉杆17位于连接孔18内，连接孔18开设在放置槽14内壁的上表面，通过设置拉杆17，方便工作人员通过拉杆17控制挡板16和夹板21的左右移动，便于实现对海报的更换过程，挡板16的宽度与通孔13的宽度相同，挡板16设置为矩形，通过设置挡板16的宽度与通孔13宽度相同，可以在一定程度上保证挡板16对防护壳1内部右侧的封闭效果，夹板21的右侧面与透明板12的左侧面搭接。
本实用新型的工作原理为：
S1、当需要对本装置展示的内容进行更换时，首先向左侧拉动拉杆17，同时第二弹簧152缩短，当夹板21与展示海报分离后，此时可以将海报取下，然后选择合适的海报放入防护壳1内，然后工作人员可以松开拉杆17；
S2、此时第二弹簧152带动挡板16和夹板21向右移动，当夹板21与海报接触后，此时完成对海报的更换，同时可以控制风扇7工作加快防护壳1内部气流流动；
S3、当小区住户不小心从右侧撞击本装置时，本装置向左倾倒，同时第二弹簧152和滚轮5可以对倾倒的过程进行及时缓冲。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
