技术领域
本实用新型涉及助焊剂清洗设备技术领域，具体是一种助焊剂清洗装置。
背景技术
焊接是电子装配中的主要工艺过程，助焊剂是焊接时使用的辅料，助焊剂的主要作用是清除焊料和被焊母材表面的氧化物，使金属表面达到必要的清洁度，防止焊接时表面的再次氧化，降低焊料表面张力，提高焊接性能，但是助焊剂或油渍会妨碍电子组件讯号的传输，因此多需进行清洗作业，现有的清洗设备在使用时，结构较为烦杂，且不可进行连续清洗。
实用新型内容
本实用新型的目的在于提供一种助焊剂清洗装置，以解决现有技术中清洗设备在使用时，结构较为烦杂，且不可进行连续清洗的问题。
为实现上述目的，本实用新型提供如下技术方案：一种助焊剂清洗装置，包括清洗池；所述清洗池内部底端和上侧均设置有皮带轮，所述清洗池底端皮带轮一端焊接在清洗池内部底端，所述清洗池上端皮带轮一侧设置有电动机，所述皮带轮一端伸入电动机内部，所述电动机底端设置有安装台，所述电动机底端四周通过螺栓固定安装在安装台上侧，所述安装台焊接在清洗池一侧，所述清洗池两侧和中间位置设置有喷头，所述喷头安装在清洗池内部，所述皮带轮外侧套有传送带，所述传送带上侧设置有连杆，所述连杆底端设置有夹具，所述夹具焊接在连杆底端，所述清洗池外侧设置有物料盒。
优选的，所述连杆上端焊接有挂钩，且挂钩挂在挂孔上侧，挂孔焊接在传送带上侧。
优选的，所述夹具内侧设置有弹垫，且弹垫通过粘合胶粘贴在夹具内侧。
优选的，所述清洗池中间位置设置有溢水口，所述溢水口一端焊接在清洗池上侧。
优选的，所述清洗池上端两侧设置有防护板，且防护板底端焊接在清洗池上侧。
优选的，所述物料盒放置在盛放台上侧，且盛放台一端焊接清洗池上侧。
与现有技术相比，本实用新型的有益效果是：
1、该设备结构简单，才做非常的方便，在清洗时，通过夹具对工件进行夹持，一端放置工件，一端取下工件，可以进行连续清洗，非常的方便快捷；
2、盛放台用于放置物料盒，方便工作人员在使用时，对物料盒进行取出和放置，便于对物料进行转移；
3、弹垫的质地较软，在夹具对工件进行夹持时，能够受压产生变形，增加夹具对工件夹持的稳定性；
4、在清洗池内部水位较高时，可以通过溢水口流出，避免在使用时清洗池内部水位较高，出现洒落的现象。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

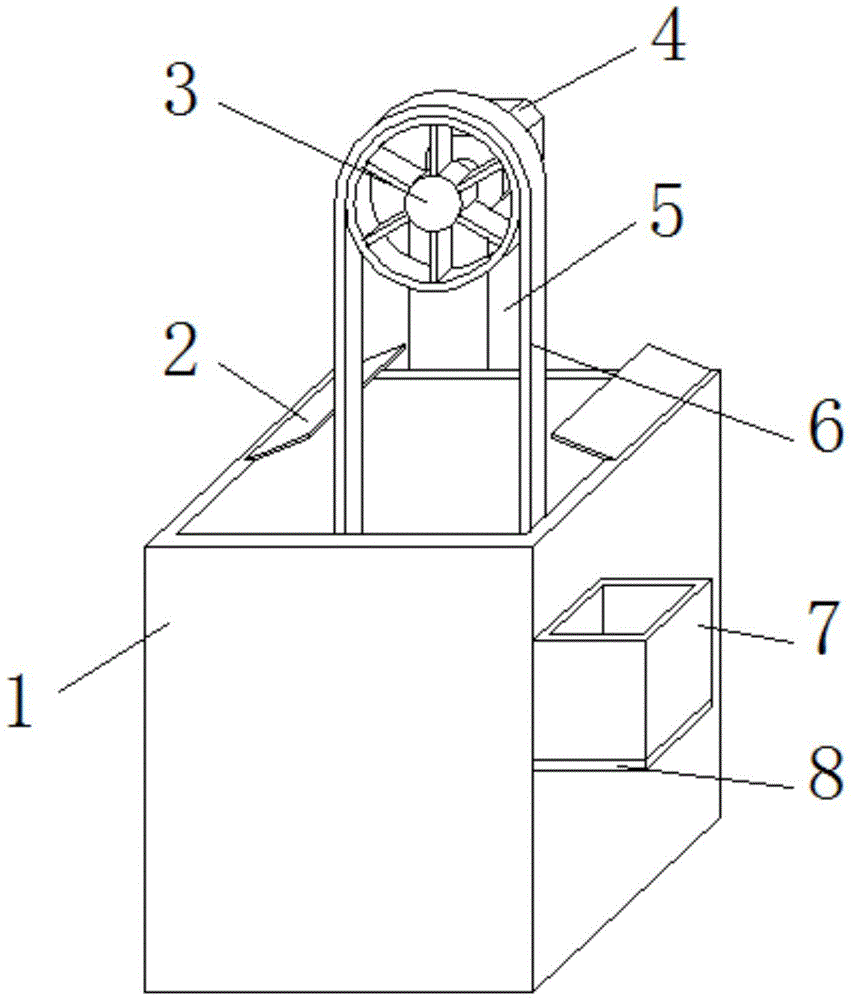

图1为本实用新型的结构示意图；
图2为本实用新型的清洗池内部股结构示意图；
图3为本实用新型的传送带结构示意图。
图4为本实用新型的夹具结构示意图。
图中：1、清洗池；2、防护板；3、皮带轮；4、电动机；5、安装台；6、传送带；7、物料盒；8、盛放台；9、喷头；10、溢水口；11、弹垫；12、夹具；13、挂钩；14、连杆；15、挂孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1、图2、图3,、图4，本实用新型实施例中，一种助焊剂清洗装置，包括清洗池1；清洗池1内部底端和上侧均设置有皮带轮3，清洗池1底端皮带轮3一端焊接在清洗池1内部底端，清洗池1上端皮带轮3一侧设置有电动机4，皮带轮3一端伸入电动机4内部，电动机4底端设置有安装台5，电动机4底端四周通过螺栓固定安装在安装台5上侧，安装台5焊接在清洗池1一侧，清洗池1两侧和中间位置设置有喷头9，喷头9安装在清洗池1内部，皮带轮3外侧套有传送带6，传送带6上侧设置有连杆14，连杆14底端设置有夹具12，夹具12焊接在连杆14底端，清洗池1外侧设置有物料盒7。
进一步，连杆14上端焊接有挂钩13，且挂钩13挂在挂孔15上侧，挂孔15焊接在传送带6上侧，通过挂钩13和挂孔15可以将连杆14进行取下，便于夹具12对工件进行夹持和将工件从夹具12取下。
进一步，夹具12内侧设置有弹垫11，且弹垫11通过粘合胶粘贴在夹具12内侧，弹垫11的质地较软，在夹具12对工件进行夹持时，能够受压产生变形，增加夹具12对工件夹持的稳定性。
进一步，清洗池1中间位置设置有溢水口10，溢水口10一端焊接在清洗池1上侧，在清洗池1内部水位较高时，可以通过溢水口10流出，避免在使用时清洗池1内部水位较高，出现洒落的现象。
进一步，清洗池1上端两侧设置有防护板2，且防护板2底端焊接在清洗池1上侧，防护板2的设置用于防护，避免喷头9喷出的水，四处迸溅，打湿工作人员衣服。
进一步，物料盒7放置在盛放台8上侧，且盛放台8一端焊接清洗池1上侧，盛放台8用于放置物料盒7，方便工作人员在使用时，对物料盒7进行取出和放置，便于对物料进行转移。
本实用新型的工作原理及使用流程：使用时打开电动机4，电动机4将会带动清洗池1上端皮带轮3进行旋转，上端的皮带轮3通过传送带6带动清洗池1底端的皮带轮3进行旋转，在清洗池1一侧，通过夹具12对工件进行夹持，传送带6转动时，将会把工件向下进行旋转，喷头9喷出水，对工件进行清洗，传送带6继续旋转，将工件侵入清洗池1内部，进行清洗，在通过传送带6将工件带动，通过另一端的喷头9进行再次喷淋，最后工作人员通过清洗池1另一侧，将工件取下，即可完成清洗，非常的方便。
最后应说明的是：以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
