技术领域
本实用新型涉及安装就位平台技术领域，具体为一种配电开关柜安装就位平台。
背景技术
现在生活中配电开关柜是生活中常见的设备，大家对开关柜的安装需求也逐渐增大，现在的配电开关柜安装就位平台基本满足人们需求，但是仍然存在一些问题。
现在的配电开关柜安装就位平台，在使用时一般通过人工搬运至板身上，使用较为繁琐，需要将整个柜身抬起，最后将其放置在板身上，影响了装置的安装效率，同时在使用时费时费力，增大了人们的工作强度，因此亟需一种配电开关柜安装就位平台来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种配电开关柜安装就位平台，以解决上述背景技术中提出的传统的配电开关柜安装就位平台，使用较为繁琐，费时费力影响装置的工作效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种配电开关柜安装就位平台，包括板身，所述板身右端内部内嵌有第一转动轴，且第一转动轴外壁上固定连接有转动板，所述板身左端设置有夹紧装置，且板身内部通过挡板安装有伸缩杆，所述第一转动轴内部开设有凹槽，且板身右端底部设置有插销。
优选的，所述转动板内壁上通过轴承连接有第二转动轴，且第二转动轴中间位置固定连接有轮子，所述插销内嵌于插销孔内部，且插销孔开设于板身、第二滑动块和套筒内部，所述第二滑动块滑设于第二滑动槽内部，且第二滑动槽开设于套筒内壁上，所述第二滑动块固定连接有活动杆，且活动杆底端通过第一弹簧连接有套筒内壁。
优选的，所述夹紧装置包括第一滑动槽、第一滑动块、活动板、伸缩杆和挡板，所述第一滑动槽开设于板身左端内壁，且第一滑动槽内部滑设有第一滑动块，所述第一滑动块顶端固定连接有活动板，所述活动板底端连接有伸缩杆的一端，且伸缩杆的另一端连接有挡板。
优选的，所述活动杆顶端为倾斜状，所述活动杆和凹槽形状相同。
优选的，所述第二滑动块和第二滑动槽形状相同为矩形，所述第二滑动块在第二滑动槽上移动的最大长度等于活动杆顶端到凹槽内部的长度。
优选的，所述活动杆右端设置有按压板，所述板身右端开设有开口，且开口宽度等于按压板宽度。
与现有技术相比，本实用新型的有益效果是：
1、该配电开关柜安装就位平台设置有第一转动轴、凹槽、转动板、第二转动轴和轮子，将开关柜抬起一端放置在转动板上，随后推动开关柜，此时在轮子的作用下将开关柜沿着转动板推动至板身上，此时通过这种方式方便将开关柜搬运，使用较为方便，进一步的提升了装置的工作效率；
2、该配电开关柜安装就位平台设置有插销、插销孔、第二滑动块、第二滑动槽、套筒、活动杆、第一滑动槽、第一滑动块、活动板、伸缩杆、挡板和第一弹簧，开关柜移动到板身上后，推动活动板逐渐向左移动，此时在第一滑动块和第一滑动槽的作用下使伸缩杆拉伸，随后拔出插销，此时转动板不再受到限位，转动转动板使其与板身垂直，此时活动杆嵌入凹槽内部将第一转动轴固定，避免其发生晃动，提升转动板的稳定性，从而保证开关柜不会发生晃动而脱落，提升了装置的稳定性。
附图说明

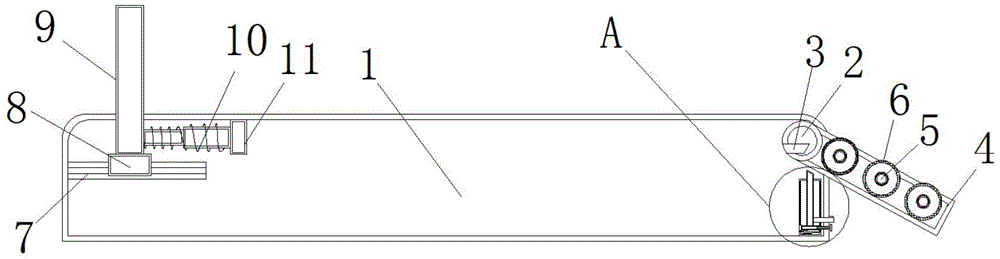

图1为本实用新型的正视剖面结构示意图；
图2为本实用新型的图1中A处放大结构示意图；
图3为本实用新型的转动板升起时活动状态结构示意图。
图中：1、板身；2、第一转动轴；3、凹槽；4、转动板；5、第二转动轴；6、轮子；7、第一滑动槽；8、第一滑动块；9、活动板；10、伸缩杆；11、挡板；12、插销；13、插销孔；14、第二滑动块；15、第二滑动槽；16、套筒；17、活动杆；18、第一弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供的一种实施例：一种配电开关柜安装就位平台，包括板身1，板身1右端内部内嵌有第一转动轴2，且第一转动轴2外壁上固定连接有转动板4，板身1左端设置有夹紧装置，夹紧装置包括第一滑动槽7、第一滑动块8、活动板9、伸缩杆10和挡板11，第一滑动槽7开设于板身1左端内壁，且第一滑动槽7内部滑设有第一滑动块8，第一滑动块8顶端固定连接有活动板9，活动板9底端连接有伸缩杆10的一端，且伸缩杆10的另一端连接有挡板11，伸缩杆10具体由活动筒、固定筒和第二弹簧组成，活动筒内嵌于固定筒内部，活动套和固定筒外壁上缠绕有第二弹簧，从而起到伸缩效果，通过设置夹紧装置，保证开关柜能够持续受到挤压力，从而增大了开关柜与板身1之间的摩擦力，保证开关柜不会轻易发生脱落，提升了装置的稳定性，且板身1内部通过挡板11安装有伸缩杆10，第一转动轴2内部开设有凹槽3，且板身1右端底部设置有插销12；
转动板4内壁上通过轴承连接有第二转动轴5，且第二转动轴5中间位置固定连接有轮子6，插销12内嵌于插销孔13内部，且插销孔13开设于板身1、第二滑动块14和套筒16内部，第二滑动块14滑设于第二滑动槽15内部，第二滑动块14和第二滑动槽15形状相同为矩形，第二滑动块14在第二滑动槽15上移动的最大长度等于活动杆17顶端到凹槽3内部的长度，在向右拉动插销12使插销12脱离插销孔13内部，此时第一弹簧18将弹性势能转化为动能，使活动杆17在第二滑动块14和第二滑动槽15的作用下逐渐向上移动，转动转动板4后，活动杆17能够嵌入凹槽3内部，将凹槽3和转动板4固定，且第二滑动槽15开设于套筒16内壁上，第二滑动块14固定连接有活动杆17，活动杆17顶端为倾斜状，活动杆17和凹槽3形状相同，通过将活动杆17设置为倾斜状，保证转动板4转动过程中活动杆17不会对其限位，且活动杆17的倾斜形状与转动板4相吻合，保证活动杆17能够嵌入凹槽3内部，且活动杆17底端通过第一弹簧18连接有套筒16内壁，活动杆17右端设置有按压板，板身1右端开设有开口，且开口宽度等于按压板宽度，通过设置按压板，需要将开关柜拆卸时，通过向下拉动按压板即可使活动杆17脱离凹槽3内壁，随后同理即可将开关柜取出，使用方便，提升了装置的实用性。
工作原理：使用时，将开关柜的一边抬起，放置在转动板4上，此时推动开关柜使其在轮子6的作用下逐渐向上移动，逐渐移动到板身1上，这种方式搬运效果更加方便，且省时省力，且滚动摩擦力小于滑动摩擦力，所以更值得推广；
需要固定时，当开关柜移动到板身1上后，如图1所示，此时活动板9受到压力在第一滑动槽7和第一滑动块8的作用下向左移动，此时使伸缩杆10伸缩，伸缩杆10具体由活动筒、固定筒和第二弹簧组成，活动筒内嵌于固定筒内部，活动套和固定筒外壁上缠绕有第二弹簧，从而起到伸缩效果，随后将插销12向右拔出，使插销12脱离插销孔13内部，此时第二滑动块14不再受到限位，工作人员将转动板4转动使其与板身1垂直，如图3所示，此时第一弹簧18将弹性势能转化为动能，推动第二滑动块14在第二滑动槽15内部滑动，使活动杆17上升，嵌入第一转动轴2内部的凹槽3中将第一转动轴2固定，保证转动板4不会发生转动，通过这种方式将开关柜固定，转动板4即可起到限位作用又能，又能方便开关柜移动安装，提升了装置的实用性，节省了人们的劳动力。
