技术领域
本实用新型涉及电子元件整理安装技术领域，尤其涉及一种电子元件整理装置。
背景技术
电子元件柜一般用于对电子元件的收纳与放置，是一种电子元件整理装置。现有的电子元件整理柜会将不同的电子元件进行单独存放，且在每个收纳屉的外侧贴上标签进行名称备注，但是不易对电子元件的大类进行分类存放和备注，即不易将分属同一种类的不同电子元件进行单独存放和备注，使得不同种类之间的电子元件相互混乱，在拿取和存放时不易快速找到电子元件的准确位置。
实用新型内容
本实用新型提出的一种电子元件整理装置，解决了现有的电子元件整理柜会将不同的电子元件进行单独存放，且在每个收纳屉的外侧贴上标签进行名称备注，但是不易对电子元件的大类进行分类存放和备注，即不易将分属同一种类的不同电子元件进行单独存放和备注，使得不同种类之间的电子元件相互混乱，在拿取和存放时不易快速找到电子元件的准确位置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种电子元件整理装置，包括整理柜，所述整理柜的内部开设有抽屉匣，所述抽屉匣的内部竖直方向分布固定连接有横隔板，所述抽屉匣的内部水平方向分布固定连接有竖隔板，所述抽屉匣的内部位于横隔板与竖隔板的交接处套接有收纳屉，所述竖隔板的前表面开设有滑槽，所述滑槽的内部活动卡合连接有标牌，所述标牌的前表面固定连接有标牌卡套。
优选的，所述标牌的内部两端均开设有弹簧槽，所述弹簧槽的内部固定连接有弹簧，所述弹簧的一端固定连接有限位条，所述限位条的外表面固定连接有限位轴，所述竖隔板的内壁位于横隔板的端部开设有限位孔，所述限位孔与限位轴的端部匹配卡合，所述竖隔板的前表面位于横隔板的端部设置有定位标线，且所述定位标线与限位孔水平对齐。
优选的，所述限位条的前表面固定连接有柱形拨轴，所述标牌的前表面开设有与拨轴相匹配的矩形预留孔。
优选的，所述整理柜的前表面底侧开设有屉槽，所述屉槽的内部嵌接有标牌收纳屉。
优选的，所述整理柜的外表面一侧固定连接有中转承台，所述中转承台的外表面一侧一体式固定连接有矩形挡边。
与现有的技术相比，本实用新型的有益效果是：本实用新型通过标牌的设计，便于将写有大类名称的标签卡在标牌卡套内，并放置到指定位置，以此来划分此大类电子元件的存放区域，在这个区域即可对此大类电子元件进行快速的拿取和存放，通过标牌收纳屉的设计，便于对标牌的收纳放置，通过中转承台的设计，便于在更换两个不同位置的收纳屉时，可以先将其中一个收纳屉放置到中转承台上进行中转，避免在更换时造成混乱错位。
附图说明

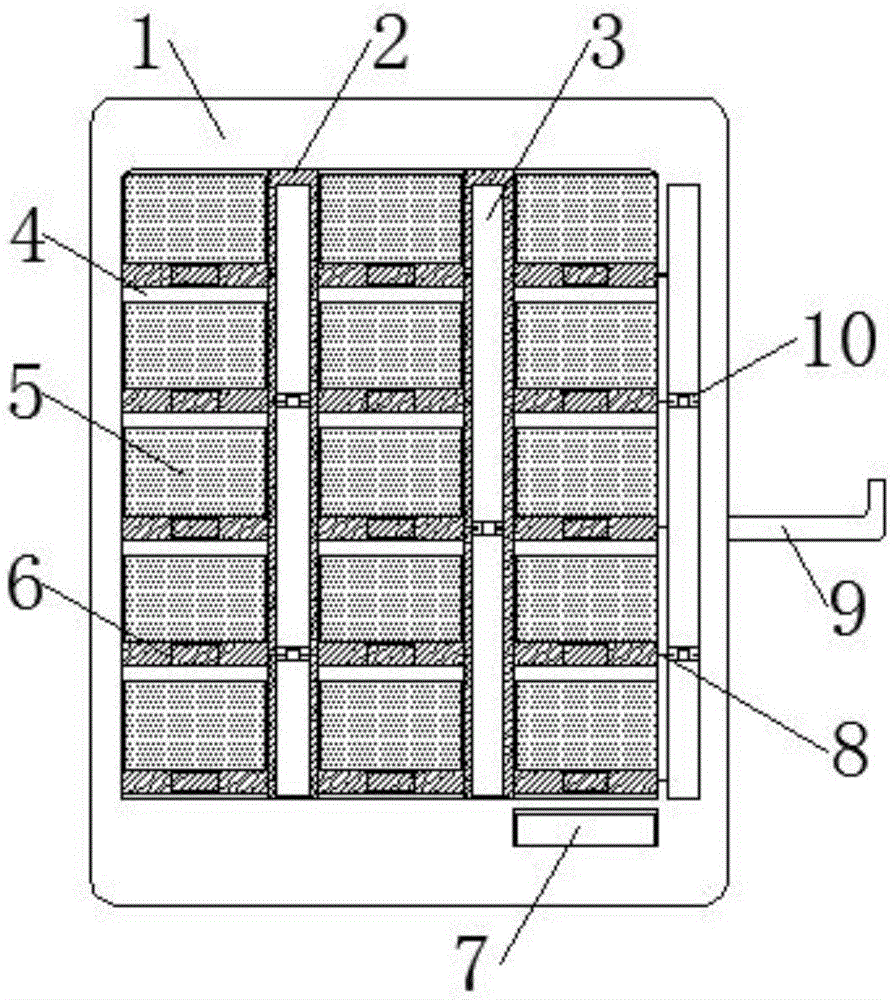

图1为本实用新型提出的一种电子元件整理装置的正视结构示意图；
图2为本实用新型提出的一种电子元件整理装置标牌与竖隔板的连接示意图。
图中：1整理柜、2竖隔板、3滑槽、4抽屉匣、5收纳屉、6横隔板、7标牌收纳屉、8定位标线、9中转承台、10标牌、11弹簧槽、12弹簧、13限位条、14限位轴、15限位孔、16标牌卡套。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种电子元件整理装置，包括整理柜1，整理柜1的内部开设有抽屉匣4，抽屉匣4的内部竖直方向分布固定连接有横隔板6，抽屉匣4的内部水平方向分布固定连接有竖隔板2，抽屉匣4的内部位于横隔板6与竖隔板2的交接处套接有收纳屉5，竖隔板2的前表面开设有滑槽3，滑槽3的内部活动卡合连接有标牌10，标牌10的前表面固定连接有标牌卡套16。
为了便于标牌10在竖隔板2上的滑动卡合连接，本实施例中，优选的，标牌10的内部两端均开设有弹簧槽11，弹簧槽11的内部固定连接有弹簧12，弹簧12的一端固定连接有限位条13，限位条13的外表面固定连接有限位轴14，竖隔板2的内壁位于横隔板6的端部开设有限位孔15，限位孔15与限位轴14的端部匹配卡合，竖隔板2的前表面位于横隔板6的端部设置有定位标线8，且定位标线8与限位孔15水平对齐。
为了便于在外侧对限位条13进行拨动，本实施例中，优选的，限位条13的前表面固定连接有柱形拨轴，标牌10的前表面开设有与拨轴相匹配的矩形预留孔。
为了便于对标牌10的收纳放置，本实施例中，优选的，整理柜1的前表面底侧开设有屉槽，屉槽的内部嵌接有标牌收纳屉7。
为了便于在更换两个不同位置的收纳屉5时，可以先将其中一个收纳屉5放置到中转承台9上进行中转，避免在更换时造成混乱错位，同时避免收纳屉5从中转承台9上滑落，本实施例中，优选的，整理柜1的外表面一侧固定连接有中转承台9，中转承台9的外表面一侧一体式固定连接有矩形挡边。
本实施例中，首先，将不同大类的电子元件分别放置在元件柜的不同位置，使分属同一大类的电子元件集中在一个区域，然后将写有大类名称的标签卡在标牌10前表面的标牌卡套16内，并将标牌10通过竖隔板2上下滑动至该标签对应的放置区域，并使标牌10滑动至位于该区域最下方的横隔板6的外侧，从而通过上下两个标牌10之间的区域来确定一个大类的存放区域，当需要对一个大类区域更改收纳屉5的放置数量时，此时就需要对位于不同放置区域的收纳屉5进行相互更换，首先抽出其中一个区域的收纳屉5并放置到中转承台9上，然后将位于另一个区域的收纳屉5抽出后放置到空缺的横隔板6内，随后再将中转承台9上的收纳屉5放置到另一个空缺的横隔板6内即可。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
