技术领域
本实用新型涉及城市绿化装置领域，尤其涉及一种城市建筑物顶部用绿化装置。
背景技术
在城市绿化工作中，利用建筑物的顶部种植绿色植物是一种绿化的思路，现有技术中采用这种方法的绿化装置一般是在屋顶设置土壤然后在上面种植绿化植物，但是存在以下的问题：土壤中的水分很容易干涸，也不能有效存储雨水。
实用新型内容
本实用新型的目的是为了解决现有技术中存在不能保水的缺点，而提出的一种城市建筑物顶部用绿化装置。
为达到以上目的，本实用新型采用的技术方案为：一种城市建筑物顶部用绿化装置，包括多个种植单元，所述种植单元包括蓄水槽，所述蓄水槽的中部水平设有隔板，所述隔板的中部开设有开口，所述开口的边缘的隔板底部连接有吸水槽，所述吸水槽为金属滤网制成，所述吸水槽内填充有粗砂层，所述粗砂层的上部位于隔板的上方，所述粗砂层上部的蓄水槽内填充有细沙层，所述细沙层上部的蓄水槽内填充有泥土层，所述蓄水槽的侧壁开设有排水管，所述排水管与隔板下方的蓄水槽内部连通。
优选的，该装置还包括底架，多个所述种植单元等距放置在底架上，所述底架的顶部垂直连接有限位板，所述限位板与蓄水槽的外壁相抵。
优选的，所述蓄水槽的外壁连接有多个U形的连接套，所述限位板插装在连接套与蓄水槽的外壁之间。
优选的，所述蓄水槽的上部连接有积水槽，所述积水槽的上部开口面积大于蓄水槽的上部开口面积。
优选的，所述积水槽的底部铺设有防护板，所述防护板上矩阵分布有种植孔。
与现有技术相比，本实用新型具有以下有益效果：
1、设置了蓄水槽，蓄水槽内设置了隔板，雨水进入蓄水槽内会积累在隔板的下方进行存储，达到利用雨水的目的，同时避免了雨水积累在泥土底部造成植物烂根的问题；
2、隔板中部设置吸水槽，配合吸水槽内设置的粗砂层能够对蓄水槽底部的雨水进行吸取，达到持续利用雨水的目的。
3、结构简单，形式新颖，适合推广。
附图说明
图1为本实用新型的结构示意图；

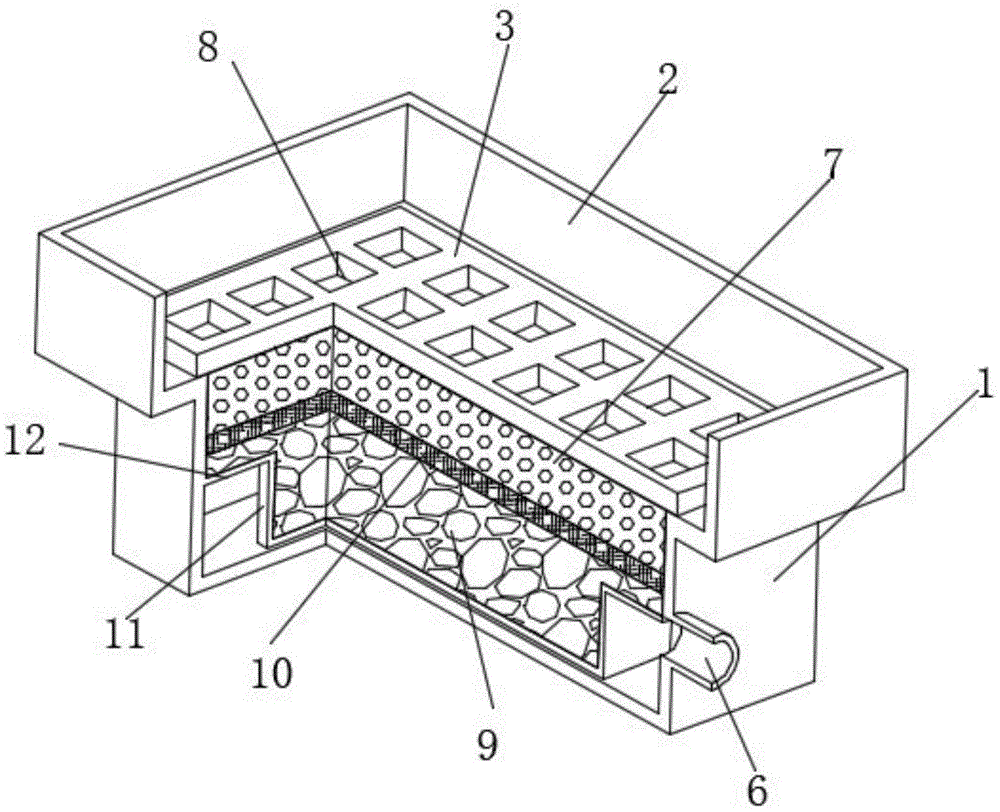

图2为本实用新型的蓄水槽的结构示意图。
图中：蓄水槽1、积水槽2、防护板3、底架4、限位板5、排水管6、泥土层7、种植孔8、粗砂层9、细沙层10、吸水槽11、隔板12、连接套13。
具体实施方式
以下描述用于揭露本实用新型以使本领域技术人员能够实现本实用新型。以下描述中的优选实施例只作为举例，本领域技术人员可以想到其他显而易见的变型。
如图1-2所示的一种城市建筑物顶部用绿化装置，包括多个种植单元，种植单元包括蓄水槽1，该装置还包括底架4，多个种植单元等距放置在底架4上，底架4的顶部垂直连接有限位板5，限位板5与蓄水槽1的外壁相抵。蓄水槽1的外壁连接有多个U形的连接套13，限位板5插装在连接套13与蓄水槽1的外壁之间。底架4用于对多个种植单元进行分别的支撑和定位，通过限位板5和连接套13的配合，能够方便对蓄水槽1进行定位安装。
蓄水槽1的中部水平设有隔板12，隔板12的中部开设有开口，开口的边缘的隔板12底部连接有吸水槽11，吸水槽11为金属滤网制成，吸水槽11内填充有粗砂层9，粗砂层9的上部位于隔板12的上方，粗砂层9上部的蓄水槽1内填充有细沙层10，细沙层10上部的蓄水槽1内填充有泥土层7，蓄水槽1的侧壁开设有排水管6，排水管6与隔板12下方的蓄水槽1内部连通。隔板12下方的蓄水槽1用于对雨水进行收集，其中泥土层7、细沙层10用于种植绿色植物，粗砂层9起到铺垫的作用，吸水槽11延伸到蓄水槽1底部的蓄水区域，雨水直接与吸水槽11内的粗砂层9接触，通过粗砂层9的吸收进入到细沙层10和泥土层7内，对植物的底部进行滋润，从而能够持续地向植物提供水分，当雨水较多时通过排水管6进行排放，从而避免水位过高造成植物烂根的问题。
蓄水槽1的上部连接有积水槽2，积水槽2的上部开口面积大于蓄水槽1的上部开口面积。积水槽2的底部铺设有防护板3，防护板3上矩阵分布有种植孔8。积水槽2用于对雨水进行收集，这样在雨水较多时能够先收集一部分雨水等待其慢慢通过泥土层7和细沙层10渗透到蓄水槽1内，防护板3用于对泥土层7进行防护，种植孔8用于种植绿色植物。
工作原理：植物种植在蓄水槽1内，下雨时，雨水经过泥土层7、细沙层10和粗砂层9进入到隔板12下方的蓄水区域中储存，当蓄水槽1内的雨水过多时，雨水通过排水管6进行排放，从而避免水位过高，在没有雨水的情况下，蓄水槽1底部的雨水通过粗砂层9和细沙层10的持续吸取向泥土层7提供水分，达到合理利用雨水的效果。
以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
