技术领域
本实用新型涉及电线电缆设备技术领域，具体为一种便于固定线缆的室内线卡。
背景技术
电线电缆为人们生活中处处可见，墙面上一般为隐线或者明线，明线一般采用常见的线卡，钉在墙面上，对线缆进行固定，但是对与室内电器设备的线缆一般凌乱无章，并别不方便对其进行固定。
例如办公桌上的台式电脑，台式电脑的数据连接线较多，桌底的主机与桌面上的显示屏、键盘和鼠标等设备进行连接，一般这些线缆凌乱放置在桌子底下，不方便对其进行整理或者固定，水泥钉的线缆卡不适宜固定在桌子上，因此针对上述问题，提出一种便于固定线缆的室内线卡。
实用新型内容
本实用新型的目的在于提供一种便于固定线缆的室内线卡，以解决上述背景技术提出的室内电器设备的线缆一般凌乱无章，并别不方便对其进行固定的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于固定线缆的室内线卡，包括线卡、魔术贴、线缆和双面胶，所述线卡的内部穿插有魔术贴，所述线卡的内部放置有线缆，所述线缆通过魔术贴固定于线卡中，所述线卡的底部设置有双面胶。
优选的，所述线卡包括线槽、卡块、卡槽、通孔和凹槽，所述线槽的一侧设置有卡块，所述线槽的另一侧设置有卡槽，所述线槽的底部开设有通孔，所述线槽的两侧均设置有凹槽。
优选的，所述卡块与卡槽之间构成卡合结构。
优选的，所述通孔设置有两个，所述通孔的两端对应设置有凹槽，所述通孔的宽度与凹槽的宽度大小相等。
优选的，所述魔术贴的宽度小于通孔的宽度。
与现有技术相比，本实用新型的有益效果是：该便于固定线缆的室内线卡可以通过双面胶固定在墙面，或者桌子底面上，然后通过魔术贴对线缆进行固定处理，使得线缆布置更有条理性，避免人们踢到凌乱的线缆，对人们的生命造成危险，与市场上固定规格的线卡相比，并且采用魔术贴的方式进行绑定，可以适应各种尺寸的电缆，使得电缆都能绑紧，并且可以根据线缆的数量来组合卡块的数量，使用更加便捷。
附图说明

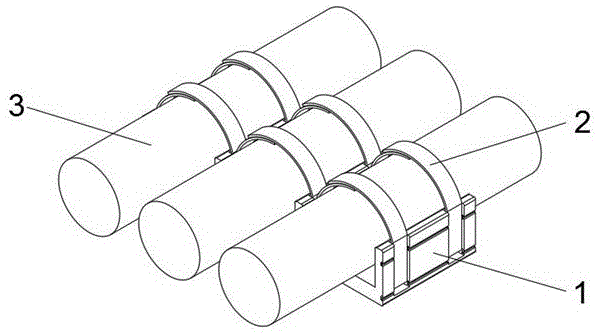

图1为本实用新型立体组装结构示意图；
图2为本实用新型左视组装结构示意图；
图3为本实用新型线卡立体结构示意图；
图4为本实用新型线卡左视结构示意图；
图5为本实用新型线卡左视剖面结构示意图。
图中：1、线卡；101、线槽；102、卡块；103、卡槽；104、通孔；105、凹槽；2、魔术贴；3、线缆；4、双面胶。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型提供一种技术方案：一种便于固定线缆的室内线卡，包括线卡1、魔术贴2、线缆3和双面胶4，所述线卡1的内部穿插有魔术贴2，所述线卡1的内部放置有线缆3，所述线缆3通过魔术贴2固定于线卡1中，所述线卡1的底部设置有双面胶4。
优选的，所述线卡1包括线槽101、卡块102、卡槽103、通孔104和凹槽105，所述线槽101的一侧设置有卡块102，所述卡块102与卡槽103之间构成卡合结构，可以根据线缆的数量来组合卡块102的数量，使用更加便捷，所述线槽101的另一侧设置有卡槽103，所述线槽101的底部开设有通孔104，所述通孔104设置有两个，所述通孔104的两端对应设置有凹槽105，所述通孔104的宽度与凹槽105的宽度大小相等，所述魔术贴2的宽度小于通孔104的宽度，便于魔术贴2的放置，避免魔术贴2偏移，所述线槽101的两侧均设置有凹槽105。
工作原理：在使用该便于固定线缆的室内线卡时，首先将魔术贴2穿插在通孔104中，根据需要固定的线缆数量组合线卡1，接着将组合好的线卡1通过双面胶4粘在桌子、家具或者墙面的适当位置，接着将线缆3放置在线卡1的内部，然后通过魔术贴2将线缆绑紧，完成线缆的固定。本说明中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
