技术领域
本实用新型涉及水利工程技术领域，具体为一种用于水利工程施工的挡土装置。
背景技术
挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物，在挡土墙横断面中，与被支承土体直接接触的部位称为墙背，与墙背相对的，临空的部位称为墙面，与地基直接接触的部位称为基底，与基底相对的，墙的顶面称为墙顶，基底的前端称为墙趾，基底的后端称为墙踵，挡土墙广泛应用于水利、交通、港口及工民建等工程建设中，其目的是支挡墙背回填土或山坡土体，防止土体变形失稳。
一些传统的挡土墙，当挡土墙墙后的水位较高而墙前的水位较低或无水时，较大的增加了水压力,容易造成挡土墙倒塌，为了使墙后面的积水容易于排出,通常在墙身布置适当数量的排水孔，但是泥土会随着渗水进入排水孔内，从而导致排水孔堵塞，随着墙后积水的增多，会降低挡墙的安全，特别是在暴雨后，往往会导致挡土墙的垮塌，因此传统的一些挡土墙具有排水孔容易堵塞而造成墙体塌崩的缺点。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种用于水利工程施工的挡土装置，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种用于水利工程施工的挡土装置，包括地基，所述地基的底部固定连接有地下加固柱，所述地基的顶部固定连接有三角形加固支撑墙，所述三角形加固支撑墙的一侧通过水泥砌固有渗水砖，所述渗水砖的一侧固定连接有扇形渗水砖，所述扇形渗水砖的一侧设置有方形连接孔，所述扇形渗水砖的一侧固定连接有方形连接块，所述方形连接块的内部固定连接有加固钢筋，所述三角形加固支撑墙的一侧固定连接有砖头墙，所述砖头墙由若干个立方碎石体组成，所述立方碎石体包括加固连接网和碎石头。
可选的，所述立方碎石体的一侧固定连接有泥土墙，所述地基通过地下加固柱固定连接在地面上。
可选的，所述加固连接网的内部固定连接有若干个碎石头，所述碎石头之间留有空隙，所述立方碎石体之间通过金属丝连接。
可选的，所述扇形渗水砖的数量为若干个，所述扇形渗水砖之间通过方形连接孔和方形连接块固定连接。
可选的，所述地基的一侧设置有排水管道，所述排水管道的数量为若干个。
可选的，所述排水管道的一侧设置有排水口，所述排水口的数量为若干个。
(三)有益效果
本实用新型提供了一种用于水利工程施工的挡土装置，具备以下有益效果：
1、该用于水利工程施工的挡土装置，通过排水管道的设置，使该装置底部的积水和泥土具备了更容易排出去的效果，通过立方碎石体和渗水砖的配合设置，在使用的过程中可以通过与泥土墙接触的由立方碎石体组成的墙体来将泥土隔离，从而使不含泥土的积水通过渗水砖将其排出，从而起到了将泥土留在立方碎石体中的作用，达到了防止由于堵塞而造成防土墙塌崩的目的。
2、该用于水利工程施工的挡土装置，通过三角形加固支撑墙的设置，使该装置具备了更好的固定效果，通过地基和地下加固柱的配合设置，在使用的过程中可以通过地基使该装置更加的稳定，通过地下加固柱深扎于泥土中，使该装置在大雨中不会因为泥土的松动而坍塌，从而起到了固定的作用，达到了防止该装置塌崩的目的。
附图说明

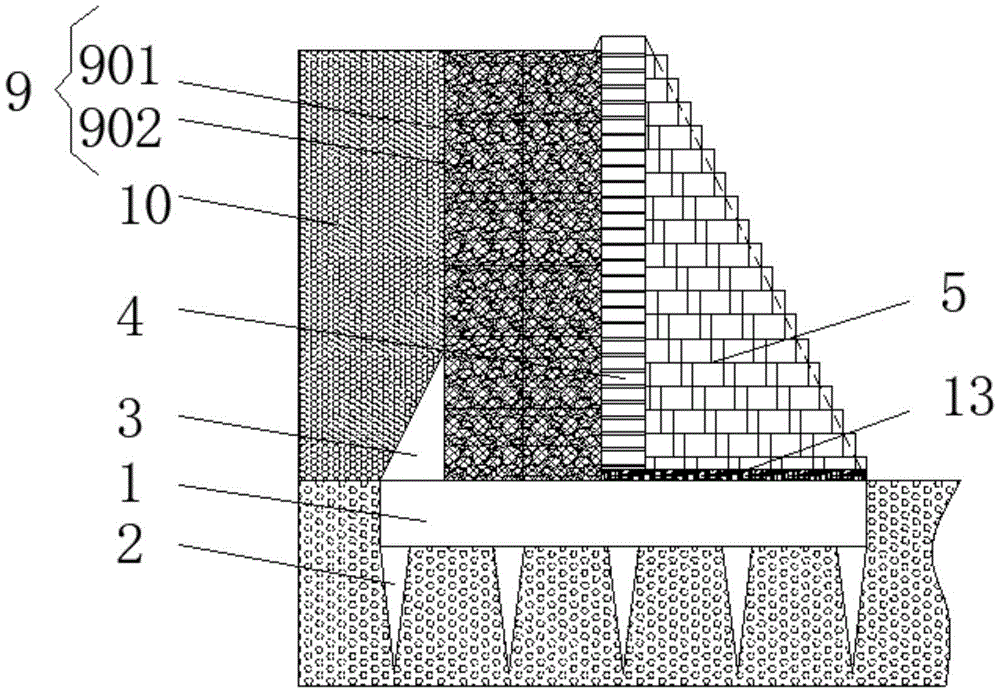

图1为本实用新型内部结构示意图；
图2为本实用新型渗水砖的结构示意图；
图3为本实用新型扇形渗水砖的结构示意图；
图4为本实用新型加固钢筋的结构示意图；
图5为本实用新型排水管道的结构示意图；
图6为本实用新型加固连接网的结构示意图。
图中：1、地基；2、地下加固柱；3、三角形加固支撑墙；4、渗水砖；5、扇形渗水砖；6、方形连接孔；7、方形连接块；8、加固钢筋；9、立方碎石体；901、加固连接网；902、碎石头；10、泥土墙；11、排水管道。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1至图6，本实用新型提供一种技术方案：一种用于水利工程施工的挡土装置，包括地基1，地基1的底部固定连接有地下加固柱2，通过地基1和地下加固柱2的配合设置，在使用的过程中可以通过地基1使该装置更加的稳定，通过地下加固柱2深扎于泥土中，使该装置在大雨中不会因为泥土的松动而坍塌，从而起到了固定的作用，达到了防止该装置塌崩的目的，地基1的顶部固定连接有三角形加固支撑墙3，通过三角形加固支撑墙3的设置，使该装置具备了更好的固定效果，三角形加固支撑墙3的一侧通过水泥砌固有渗水砖4，渗水砖4的一侧固定连接有扇形渗水砖5，扇形渗水砖5的一侧设置有方形连接孔6，扇形渗水砖5的一侧固定连接有方形连接块7，方形连接块7的内部固定连接有加固钢筋8，三角形加固支撑墙3的一侧固定连接有砖头墙，砖头墙由若干个立方碎石体9组成，立方碎石体9包括加固连接网901和碎石头902，立方碎石体9的一侧固定连接有泥土墙10，通过立方碎石体9和渗水砖4的配合设置，在使用的过程中可以通过与泥土墙10接触的由立方碎石体9组成的墙体来将泥土隔离，从而使不含泥土的积水通过渗水砖4将其排出，从而起到了将泥土留在立方碎石体9中的作用，地基1通过地下加固柱2固定连接在地面上，加固连接网901的内部固定连接有若干个碎石头902，碎石头902之间留有空隙，立方碎石体9之间通过金属丝连接，扇形渗水砖5的数量为若干个，扇形渗水砖5之间通过方形连接孔6和方形连接块7固定连接，地基1的一侧设置有排水管道11，通过排水管道11的设置，使该装置底部的积水和泥土具备了更容易排出去的效果，排水管道11的数量为若干个，排水管道11的一侧设置有排水口，排水口的数量为若干个。
使用时，通过由立方碎石体9组成的墙体来将积水中的泥土隔离，防止了泥土对防土墙造成堵塞，从而使积水能够更好的排出，通过排水管道11的设置，使立方碎石体9组成墙体的底部积累的泥土和积水能够更容易的排出，通过由扇形渗水砖5的设置，防止了河道里的水对墙体的冲击。
本实用新型的工作原理及有益效果：该用于水利工程施工的挡土装置，通过排水管道11的设置，使该装置底部的积水和泥土具备了更容易排出去的效果，通过立方碎石体9和渗水砖4的配合设置，在使用的过程中可以通过与泥土墙10接触的由立方碎石体9组成的墙体来将泥土隔离，从而使不含泥土的积水通过渗水砖4将其排出，从而起到了将泥土留在立方碎石体9中的作用，达到了防止由于堵塞而造成防土墙塌崩的目的，通过三角形加固支撑墙3的设置，使该装置具备了更好的固定效果，通过地基1和地下加固柱2的配合设置，在使用的过程中可以通过地基1使该装置更加的稳定，通过地下加固柱2深扎于泥土中，使该装置在大雨中不会因为泥土的松动而坍塌，从而起到了固定的作用，达到了防止该装置塌崩的目的。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
