技术领域
本实用新型涉及纸板加工技术领域，具体为一种用于纸板加工的粉碎机。
背景技术
随着人们生活水平的提升，人们喜欢在网上购物，因此在产品的运输过程中需要利用纸板盒进行的包装，来减少对产品的损坏，因此加大了纸板的使用量，浪费资源，所以我们要对纸板回收利用。
在对纸板加工粉碎的时候，传统的纸板加工粉碎机器经常会被粉碎的纸板堵塞住运输出口，运输受阻，导致机器不能正常运转，降低了粉碎效率，也给纸板加工粉碎厂的员工带来麻烦。
实用新型内容
本实用新型的目的在于提供一种用于纸板加工的粉碎机，具备自动出料的优点，解决了传统的纸板加工粉碎机器经常会被粉碎的纸板堵塞住运输出口，运输受阻，导致机器不能正常运转的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于纸板加工的粉碎机，包括粉碎箱，所述粉碎箱内腔的两侧均固定连接有粉碎机构，所述粉碎箱的左侧开设有导料机构，所述粉碎箱的内腔设置有传送机构，所述传送机构包括与粉碎箱内腔的右侧固定连接的限位块，所述限位块的底部开设有T形限位槽，所述T形限位槽的内腔滑动连接有传送块，所述传送块与T形限位槽相适配，所述传送块的左侧贯穿至粉碎箱的外侧，所述粉碎箱内腔的底部固定连接有传送电机，所述传送电机的输出轴固定连接有传动杆，所述传动杆的顶部固定连接有连动杆一，所述连动杆一通过转轴活动连接有连动杆二，所述连动杆二的顶部通过转轴与传送块的底部活动连接。
优选的，所述粉碎机构包括与粉碎箱的后侧固定连接的驱动电机，所述驱动电机的输出轴固定连接有转动轴，所述转动轴的前端贯穿至粉碎箱的内腔并与粉碎箱内腔的前侧转动连接，所述转动轴的表面固定连接有转辊，所述转辊的表面固定连接有粉碎齿一，所述粉碎齿一的数量为七个，所述粉碎箱内腔的两侧均固定连接有与粉碎齿一相适配的转辊，所述转辊的总数量为二十四个，所述转动轴表面的两端均活动连接有挡板，所述挡板的表面与粉碎箱的内壁固定连接。
优选的，所述导料机构包括开设于粉碎箱左侧的出料口，所述出料口的底部活动连接有与传送块相适配的滚珠，所述粉碎箱的左侧通过转轴活动连接有连接杆，所述连接杆的内腔固定连接有弹簧，所述弹簧的底部固定连接有导料板。
优选的，所述粉碎箱的顶部开设有进料口，所述进料口与粉碎机构相适配。
优选的，所述传送块的顶部固定连接有保护垫。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过限位块、T形限位槽和传送块的配合使用，粉碎的纸板从限位块的表面滑落到传送块的顶部，传送块可以在T形限位槽的内腔中左右滑动，从而将纸板送出粉碎箱的内腔，通过传送电机、传动杆、连动杆一和连动杆二的配合使用，传送电机的输出轴带动传动杆转动，传动杆带动连动杆一以输出轴为圆心做圆周运动，连动杆一通过转轴拉动连动杆二运动，连动杆二带动传送块在T形限位槽的内腔中左右滑动，使得该用于纸板加工的粉碎机具备自动出料的优点，解决了传统的纸板加工粉碎机器经常会被粉碎的纸板堵塞住运输出口，运输受阻，导致机器不能正常运转的问题。
2、本实用新型通过驱动电机、转动轴、转辊、粉碎齿一和粉碎齿二的配合使用，使得在驱动电机的驱动下，转动轴带动转辊和粉碎齿一转动，通过与多个粉碎齿一的配合使用，从而达到了粉碎纸板的作用，通过挡板的设置，避免了纸板落至粉碎箱内腔中，对该粉碎机起到了保护的作用，通过连接杆、弹簧和导料板的设置，传送块表面的粉碎纸板被运送出粉碎箱的外侧后，传送块向右运动，导料板会向左推动传送块表面的粉碎纸板，使得粉碎后的纸板掉落，通过弹簧的设置，使得导料板在向左推动粉碎纸板的时候不会被折断。
附图说明

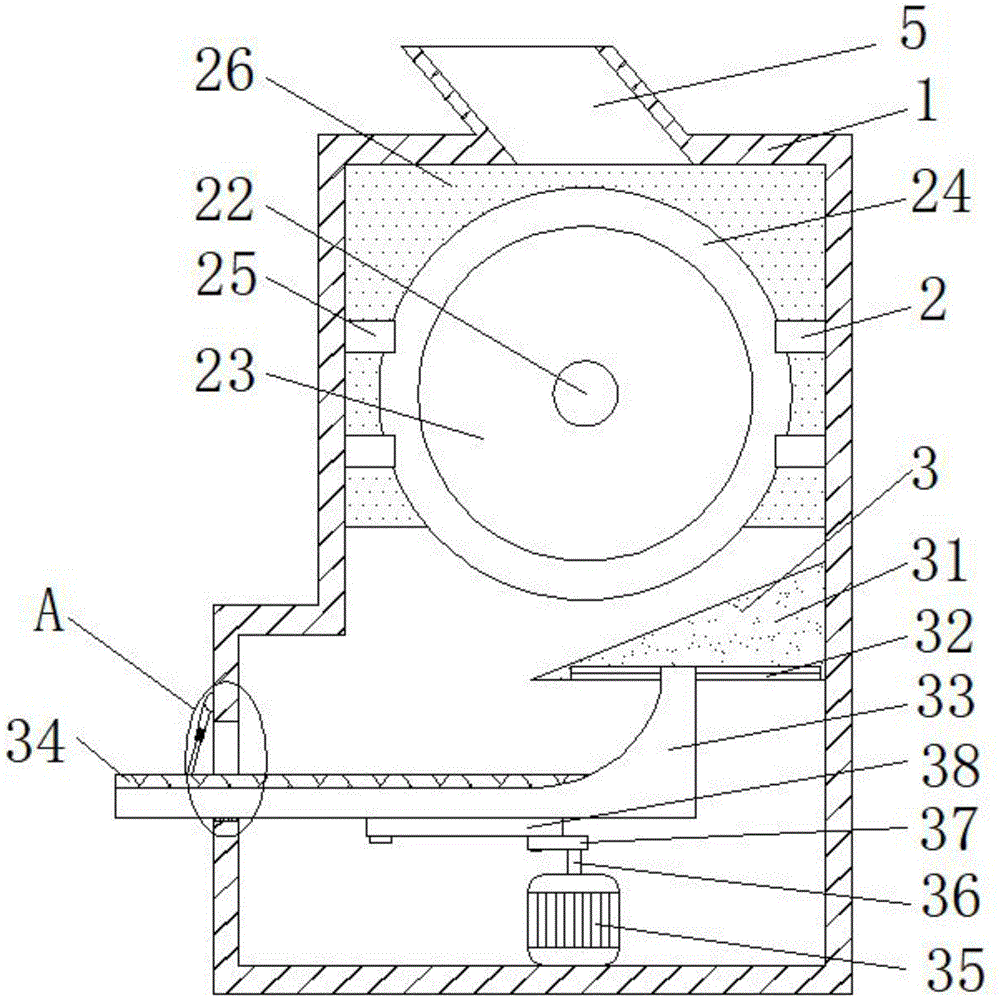

图1为本实用新型结构示意图；
图2为本实用新型结构的俯视剖面图；
图3为本实用新型结构的仰视图；
图4为本实用新型结构的左视剖面图；
图5为本实用新型图1中A的局部放大图。
图中：1、粉碎箱；2、粉碎机构；21、驱动电机；22、转动轴；23、转辊；24、粉碎齿一；25、粉碎齿二；26、挡板；3、传送机构；31、限位块；32、T形限位槽；33、传送块；34、保护垫；35、传送电机；36、传动杆；37、连动杆一；38、连动杆二；4、导料机构；41、出料口；42、连接杆；43、弹簧；44、导料板；5、进料口。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型提供一种技术方案：一种用于纸板加工的粉碎机，包括粉碎箱1，粉碎箱1内腔的两侧均固定连接有粉碎机构2，粉碎机构2包括与粉碎箱1的后侧固定连接的驱动电机21，驱动电机21的输出轴固定连接有转动轴22，转动轴22的前端贯穿至粉碎箱1的内腔并与粉碎箱1内腔的前侧转动连接，转动轴22的表面固定连接有转辊23，转辊23的表面固定连接有粉碎齿一24，粉碎齿一24的数量为七个，粉碎箱1内腔的两侧均固定连接有与粉碎齿一24相适配的转辊23，转辊23的总数量为二十四个，通过驱动电机21、转动轴22、转辊23、粉碎齿一24和粉碎齿二25的配合使用，使得在驱动电机21的驱动下，转动轴22带动转辊23和粉碎齿一24转动，通过与多个粉碎齿一24的配合使用，从而达到了粉碎纸板的作用，转动轴22表面的两端均活动连接有挡板26，挡板26的表面与粉碎箱1的内壁固定连接，通过挡板26的设置，避免了纸板落至粉碎箱1内腔中，对该粉碎机起到了保护的作用，粉碎箱1的左侧开设有导料机构4，导料机构4包括开设于粉碎箱1左侧的出料口41，出料口41的底部活动连接有与传送块33相适配的滚珠，粉碎箱1的左侧通过转轴活动连接有连接杆42，连接杆42的内腔固定连接有弹簧43，弹簧43的底部固定连接有导料板44，通过连接杆42、弹簧43和导料板44的设置，传送块33表面的粉碎纸板被运送出粉碎箱1的外侧后，传送块33向右运动，导料板44会向左推动传送块33表面的粉碎纸板，使得粉碎后的纸板掉落，通过弹簧43的设置，使得导料板44在向左推动粉碎纸板的时候不会被折断，粉碎箱1的内腔设置有传送机构3，传送机构3包括与粉碎箱1内腔的右侧固定连接的限位块31，限位块31的底部开设有T形限位槽32，T形限位槽32的内腔滑动连接有传送块33，传送块33与T形限位槽32相适配，传送块33的顶部固定连接有保护垫34，传送块33的左侧贯穿至粉碎箱1的外侧，粉碎箱1内腔的底部固定连接有传送电机35，传送电机35的输出轴固定连接有传动杆36，传动杆36的顶部固定连接有连动杆一37，连动杆一37通过转轴活动连接有连动杆二38，连动杆二38的顶部通过转轴与传送块33的底部活动连接，粉碎箱1的顶部开设有进料口5，进料口5与粉碎机构2相适配。
工作原理：本实用新型使用时，使用者通过进料口5向粉碎箱1的内腔中放入待粉碎纸板，开启驱动电机21，驱动电机21带动转动轴22、转辊23和粉碎齿一24转动，粉碎齿一24带动纸板向右下方转动，通过粉碎齿一24和粉碎齿二25的配合使用，使得纸板被彻底粉碎后经过限位块31的顶部划入传送块33的顶部，启动传送电机35，传送电机35的输出轴带动传动杆36转动，传动杆36带动连动杆一37以输出轴为圆心做圆周运动，连动杆一37通过转轴拉动连动杆二38的右侧做圆周运动，连动杆二38的左侧通过转轴拉动传送块33在T形限位槽32的内腔中左右运动，此时，被粉碎的纸板在传送块33向左运动时被送出粉碎箱1的内腔，被送出粉碎箱1内腔的粉碎纸板在传送块33向右运动时，被导料板44推出壳体粉碎箱1的顶部，达到了能够将粉碎的纸板及时运输出机器内腔的目的，解决了传统的纸板加工粉碎机器经常会被粉碎的纸板堵塞住运输出口，运输受阻，导致机器不能正常运转的问题。
综上所述：该用于纸板加工的粉碎机，通过限位块31、T形限位槽32和传送块33的配合使用，粉碎的纸板从限位块31的表面滑落到传送块33的顶部，传送块33可以在T形限位槽32的内腔中左右滑动，从而将纸板送出粉碎箱1的内腔，通过传送电机35、传动杆36、连动杆一37和连动杆二38的配合使用，传送电机35的输出轴带动传动杆36转动，传动杆36带动连动杆一37以输出轴为圆心做圆周运动，连动杆一37通过转轴拉动连动杆二38运动，连动杆二38带动传送块33在T形限位槽32的内腔中左右滑动，使得该用于纸板加工的粉碎机具备自动出料的优点，解决了传统的纸板加工粉碎机器经常会被粉碎的纸板堵塞住运输出口，运输受阻，导致机器不能正常运转的问题。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
