技术领域
本实用新型涉及污水处理设备技术领域，具体为一种节水型高效环保设备。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少废水的污染，从而达到废水回收和复用，充分利用水资源，废水处理一般是通过物理作用分离和回收废水中不溶解的呈悬浮状态的污染物，现在生活中，在一些公共场所，人们洗手用过的水大都是直接排放至下水道，从而导致水资源的浪费。
为了解决上述问题，在专利申请公布号CN206318795U的专利公开了一种具有多层过滤的公共场所节水环保装置，该申请通过设置多层过滤装置，从而对使用过后的水源进行过滤和净化，然后进行循环使用，节约了水源，减少了浪费，并且由于第一过滤网和第二过滤网的弧形设计，从而使得大颗粒杂质无法附着在其外表面，有效的避免了过滤网出现堵塞的现象。
但是上述技术方案在实际运用时，仍旧存在较多缺点：
一、尽管弧形过滤网可以避免大颗粒杂质附着在网孔中，但是对于小体积的杂质依然可以附着在网孔中，长此以往，将会导致网孔出现堵塞，进而影响水源的流速，降低了过滤网对水源的过滤和净化效果。
二、尽管排废管的倾斜设置，有利于操作人员将弧形过滤网所分离的大颗粒杂质进行取出，但是由于四条排废管的竖向排列设置，将会使得操作人员还需要依次对其进行清理，不仅操作繁琐，而且降低了清理效率。
因此亟需提供一种方便清理过滤网和杂质清理效果好的节水型高效环保设备。
实用新型内容
针对现有技术的不足，本实用新型提供了一种节水型高效环保设备，具备方便清理设备内部过滤网和杂质清理效果好的优点，解决了尽管弧形过滤网可以避免大颗粒杂质附着在网孔中，但是对于小体积的杂质依然可以附着在网孔中，长此以往，将会导致网孔出现堵塞，进而影响水源的流速，降低了过滤网对水源的过滤和净化效果和尽管排废管的倾斜设置，有利于操作人员将弧形过滤网所分离的大颗粒杂质进行取出，但是由于四条排废管的竖向排列设置，将会使得操作人员还需要依次对其进行清理，不仅操作繁琐，而且降低了清理效率问题。
本实用新型提供如下技术方案：一种节水型高效环保设备，包括底座，所述底座顶部的左侧固定安装有水箱，所述底座的顶部固定安装有位于水箱右侧的净水箱，所述净水箱的顶部固定连通有竖管，所述竖管的顶部固定连通有入水箱，所述入水箱内腔的两侧均固定安装有限位块，所述入水箱的内部活动套接有位于限位块上方的过滤箱，所述过滤箱内腔的底部固定安装有第一过滤网，所述过滤箱顶部的左侧和右侧分别固定安装有位于入水箱上方的管道支撑块和拉环，所述竖管的内部固定安装有第一活性炭吸附网，所述净水箱内腔的顶部固定安装有位于竖管正下方的第二活性炭吸附网，所述净水箱右侧的底部固定安装有控制阀，所述控制阀的右侧固定连通有排水管。
优选的，所述水箱顶部的左侧固定套接有通水管，所述通水管的底端贯穿水箱并延伸至水箱的内部。
优选的，所述水箱的内部固定安装有位于通水管下方的第二过滤网，所述水箱顶部的右侧固定安装有水泵。
优选的，所述水泵的左侧固定连通有抽水管，所述抽水管的底端依次贯穿水箱和第二过滤网并延伸至第二过滤网的下方，所述抽水管底端的外表面固定套接有第三过滤网。
优选的，所述水泵的右侧固定连通有短管，所述短管的右侧固定连通有波纹管。
优选的，所述波纹管的右侧固定连通有输水管，所述输水管的底端固定连通有位于第一过滤网正上方的排水口，所述输水管的外表面位于管道支撑块内部的卡口中。
优选的，所述水箱正面的内部固定安装有第一水位观测窗，所述净水箱正面的内部固定安装有第二水位观测窗。
优选的，所述第三过滤网的网孔小于第二过滤网的网孔，且第三过滤网的网孔大于第一过滤网的网孔。
与现有技术对比，本实用新型具备以下有益效果：
1、该节水型高效环保设备，通过设置过滤箱、第一过滤网和拉环，当该设备完成对废水的过滤工作的时候，此时操作人员可以从管道支撑块的内部取出输水管，然后向上拉动拉环，即可使得拉环带动过滤箱和第一过滤网从入水箱的内部脱离，然后对第一过滤网外表面的杂质和过滤箱内腔两侧的杂质进行统一清理，不仅操作简单方便，而且清理效果好，有效的规避了对比文献中所存在的缺点，因此增加了该设备的实用性。
2、该节水型高效环保设备，通过设置第二过滤网和第三过滤网，由于第二过滤网的作用，从而对废水中的大颗粒杂质进行筛除，而由于第三过滤网的二次过滤，将会进一步的降低了废水中的杂质，从而减少了后续废水处理的工作负担，因此进一步的增加了该设备的实用性。
附图说明

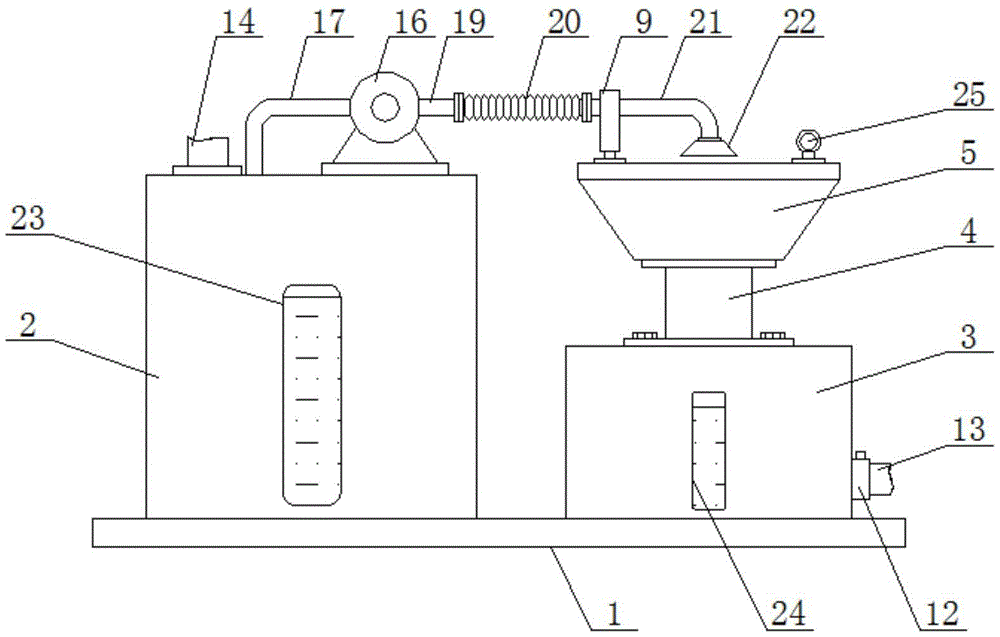

图1为本实用新型结构示意图；
图2为本实用新型的剖视结构示意图；
图3为本实用新型管道支撑块的侧视结构示意图；
图4为本实用新型入水箱的内部结构示意图。
图中：1、底座；2、水箱；3、净水箱；4、竖管；5、入水箱；6、限位块；7、过滤箱；8、第一过滤网；9、管道支撑块；10、第一活性炭吸附网；11、第二活性炭吸附网；12、控制阀；13、排水管；14、通水管；15、第二过滤网；16、水泵；17、抽水管；18、第三过滤网；19、短管；20、波纹管；21、输水管；22、排水口；23、第一水位观测窗；24、第二水位观测窗；25、拉环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，一种节水型高效环保设备，包括底座1，底座1顶部的左侧固定安装有水箱2，水箱2正面的内部固定安装有第一水位观测窗23，净水箱3正面的内部固定安装有第二水位观测窗24，水箱2的内部固定安装有位于通水管14下方的第二过滤网15，水箱2顶部的右侧固定安装有水泵16，水泵16为现有装置，且水泵16的型号适用于OSM-DN40系列，水泵16的右侧固定连通有短管19，短管19的右侧固定连通有波纹管20，由于波纹管20具有弹性和伸缩性，从而使得操作人员可以从管道支撑块9内部的卡口中取出输水管21，方便了操作人员对过滤箱7进行拆卸清理，波纹管20的右侧固定连通有输水管21，输水管21的底端固定连通有位于第一过滤网8正上方的排水口22，输水管21的外表面位于管道支撑块9内部的卡口中，水泵16的左侧固定连通有抽水管17，抽水管17的底端依次贯穿水箱2和第二过滤网15并延伸至第二过滤网15的下方，抽水管17底端的外表面固定套接有第三过滤网18，第三过滤网18的网孔小于第二过滤网15的网孔，且第三过滤网18的网孔大于第一过滤网8的网孔，从而使得第二过滤网15、第三过滤网18和第一过滤网8之间对废水的过滤效果不断的提高，同时由于第二过滤网15和第三过滤网18之间的配合，降低了第一过滤网8对废水过滤的压力负担，水箱2顶部的左侧固定套接有通水管14，通水管14的底端贯穿水箱2并延伸至水箱2的内部，底座1的顶部固定安装有位于水箱2右侧的净水箱3，净水箱3的顶部固定连通有竖管4，竖管4的顶部固定连通有入水箱5，入水箱5内腔的两侧均固定安装有限位块6，入水箱5的内部活动套接有位于限位块6上方的过滤箱7，过滤箱7内腔的底部固定安装有第一过滤网8，由于第一过滤网8的锥形设计，从而使得废水中的杂质部分将会落入至过滤箱7内腔的两侧，而另一部分将会附着在第一过滤网8的外表面，过滤箱7顶部的左侧和右侧分别固定安装有位于入水箱5上方的管道支撑块9和拉环25，竖管4的内部固定安装有第一活性炭吸附网10，净水箱3内腔的顶部固定安装有位于竖管4正下方的第二活性炭吸附网11，净水箱3右侧的底部固定安装有控制阀12，控制阀12为现有装置，且控制阀12的型号适用于VP542R-5DB-03A系列，控制阀12的右侧固定连通有排水管13。
工作时，操作人员首先将废水通过通水管14导入至水箱2中，此时废水将会被第二过滤网15进行初步的过滤，从而筛除其内部大颗粒的杂质，然后废水将会通过第二过滤网15落入至水箱2内腔的底部，之后操作人员再启动水泵16，水泵16的运行将会使得抽水管17抽取水箱2内部的废水，此时第三过滤网18将会对废水进行二次过滤，而二次过滤之后的废水将会依次通过短管19、波纹管20和输水管21从排水口22中喷洒出，并且被第一过滤网8进行三次过滤，并且此时废水中所残留的杂质一部分将会分别处于过滤箱7内腔的两侧，另一部分杂质将会处于第一过滤网8的外表面，三次净化之后的废水将会依次通过第一活性炭吸附网10和第二活性炭吸附网11，而第一活性炭吸附网10和第二活性炭吸附网11将会吸附废水中的有害物质，最终水源将会落入至净水箱3的内部，通过排水管13排出，进而实现废水的循环利用，当完成废水净化和回收利用的工作时，此时操作人员拉动输水管21，使得输水管21从管道支撑块9内部的卡口中脱离，进而带动排水口22从入水箱5的顶部脱离，之后操作人员向上提起拉环25，即可从入水箱5的内部取出过滤箱7，之后可以对过滤箱7内腔两侧的杂质与第一过滤网8外表面的杂质进行有效的清理。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
