技术领域
本实用新型涉及电脑配件加工领域，特别涉及一种用于电脑配件的加工设备。
背景技术
电脑，又称为计算机，是一种利用电子学原理根据一系列指令来对数据进行处理的机器，电脑可以进行数值计算，又可以进行逻辑计算，还具有存储记忆功能，其中电脑在加工过程中需要使用加工设备对电脑配件进行打孔以满足其生产需求；现有的用于电脑配件的加工设备在使用时存在一定的弊端，不便于进行安装，且不便于对冲孔柱进行更换，给实际使用带来了一定的不利影响，为此，我们提出一种用于电脑配件的加工设备。
实用新型内容
本实用新型的主要目的在于提供一种用于电脑配件的加工设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种用于电脑配件的加工设备，包括工作台，所述工作台的上端安装有承重臂，所述承重臂的上端外表面贯穿安装有螺纹杆，所述螺纹杆的上端安装有转动块，所述螺纹杆的外侧旋紧有方形螺纹筒，所述承重臂的前端的方形螺纹筒的外侧安装有固定框，所述方形螺纹筒的内部安装有安装块，所述安装块的下端中部安装有冲孔柱，所述安装块与方形螺纹筒之间设置有连接机构，所述工作台的一侧外表面贯穿开设有安装孔，所述工作台与安装底座之间设置有紧固机构。
优选的，所述螺纹杆与承重臂之间设置有轴承，所述螺纹杆的外表面通过轴承与承重臂的内侧外表面活动连接，所述承重臂的下端外表面通过工作台与安装底座的上端外表面固定连接。
优选的，所述连接机构包括开设在方形螺纹筒的一侧外表面与安装块的一侧外表面的连接槽，所述连接槽的内部一侧安装有复位弹簧，所述复位弹簧的一侧安装有连接柱，且连接柱位于连接槽的内部。
优选的，所述固定框下端外表面通过承重臂与工作台的上端外表面固定连接，所述固定框与承重臂之间设置有螺钉，所述固定框的后端外表面通过螺钉与承重臂的前端外表面固定连接。
优选的，所述紧固机构包括安装在安装底座的一侧的紧固块，且紧固块位于安装孔的内部，所述紧固块的上端外表面与安装底座的上端外表面均开设有紧固孔，所述紧固孔的内部安装有紧固柱，且紧固柱的侧面与工作台的侧面相贴合。
优选的，所述方形螺纹筒与固定框之间为活动连接，所述冲孔柱的上端外表面通过安装块与方形螺纹筒的下端外表面固定连接，所述安装块的外表面与方形螺纹筒的内侧外表面相贴合。
与现有技术相比，本实用新型具有如下有益效果：因设置有紧固机构，故而可以将工作台从侧面推放在预先固定好的安装底座上，同时紧固块位于工作台上的安装孔中，接着将紧固柱放置在紧固块上的紧固孔以及安装底座上的紧固孔中，同时紧固柱和工作台相贴合，使其紧固块能够固定在安装孔中，即将工作台和安装底座固定在一起完成安装，进而实现其便于进行安装的好处，因设置有连接机构，故而可以将连接柱按压进安装块上的连接槽中，接着向下将安装块拉出，即将冲孔柱从方形螺纹筒上拆卸下，随后将新的冲孔柱上的连接柱按压进安装块上的连接槽中，同时复位弹簧收缩，继而将新的冲孔柱山固定安装块插在方形螺纹筒上，复位弹簧在没有按压力的作用下恢复形变推动连接柱进入方形螺纹筒上的连接槽中，使其连接柱能够同时位于方形螺纹筒上的连接槽以及安装块上的连接槽中，以将新的冲孔柱固定在方形螺纹筒上完成更换，进而实现其便于对冲孔柱进行更换的好处，使用的效果相对于传统方式更好。
附图说明

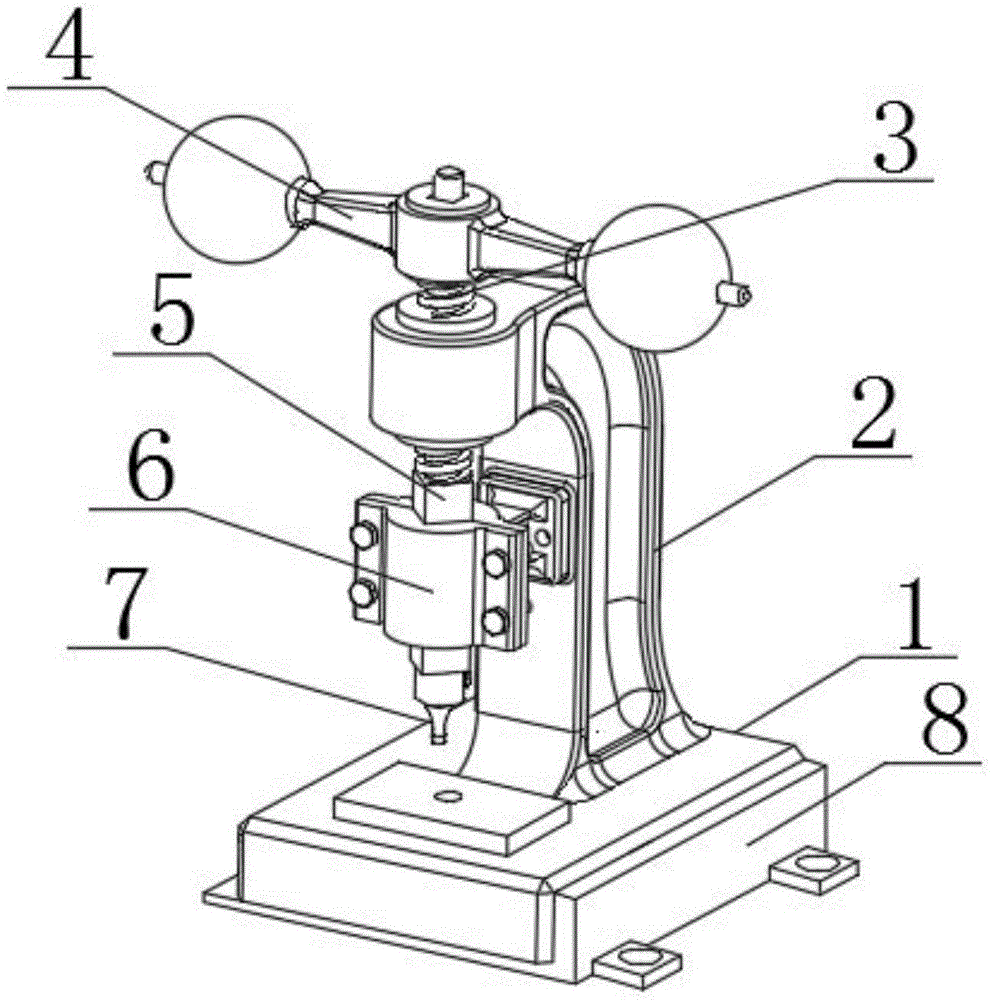

图1为本实用新型一种用于电脑配件的加工设备的整体结构示意图；
图2为本实用新型一种用于电脑配件的加工设备的工作台与安装底座的连接剖视图；
图3为本实用新型一种用于电脑配件的加工设备的冲孔柱与方形螺纹筒的连接剖视图；
图4为本实用新型一种用于电脑配件的加工设备的工作台的示意图。
图中：1、工作台；2、承重臂；3、螺纹杆；4、转动块；5、方形螺纹筒；6、固定框；7、冲孔柱；8、安装底座；9、安装孔；10、安装块；11、连接机构；111、连接槽；112、复位弹簧；113、连接柱；12、紧固机构；121、紧固块；122、紧固孔；123、紧固柱。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-4所示，一种用于电脑配件的加工设备，包括工作台1，工作台1的上端安装有承重臂2，承重臂2的上端外表面贯穿安装有螺纹杆3，螺纹杆3的上端安装有转动块4，螺纹杆3的外侧旋紧有方形螺纹筒5，承重臂2的前端的方形螺纹筒5的外侧安装有固定框6，方形螺纹筒5的内部安装有安装块10，安装块10的下端中部安装有冲孔柱7，安装块10与方形螺纹筒5之间设置有连接机构11，工作台1的一侧外表面贯穿开设有安装孔9，工作台1与安装底座8之间设置有紧固机构12。
螺纹杆3与承重臂2之间设置有轴承，螺纹杆3的外表面通过轴承与承重臂2的内侧外表面活动连接，承重臂2的下端外表面通过工作台1与安装底座8的上端外表面固定连接，承重臂2起到承重的作用，轴承起到连接转动的作用，螺纹杆3起到连接的作用。
连接机构11包括开设在方形螺纹筒5的一侧外表面与安装块10的一侧外表面的连接槽111，连接槽111的内部一侧安装有复位弹簧112，复位弹簧112的一侧安装有连接柱113，且连接柱113位于连接槽111的内部，复位弹簧112起到复位推动的作用，连接柱113起到连接固定的作用。
固定框6下端外表面通过承重臂2与工作台1的上端外表面固定连接，固定框6与承重臂2之间设置有螺钉，固定框6的后端外表面通过螺钉与承重臂2的前端外表面固定连接，固定框6起到防止方形螺纹筒5转动保证方形螺纹筒5能够做垂直上下运动的作用，螺钉起到将固定框6与承重臂2固定在一起的作用。
紧固机构12包括安装在安装底座8的一侧的紧固块121，且紧固块121位于安装孔9的内部，紧固块121的上端外表面与安装底座8的上端外表面均开设有紧固孔122，紧固孔122的内部安装有紧固柱123，且紧固柱123的侧面与工作台1的侧面相贴合，紧固柱123起到紧固的作用，紧固块121起到紧固连接的作用。
方形螺纹筒5与固定框6之间为活动连接，冲孔柱7的上端外表面通过安装块10与方形螺纹筒5的下端外表面固定连接，安装块10的外表面与方形螺纹筒5的内侧外表面相贴合，安装块10起到安装的作用，冲孔柱7起到打孔的作用。
需要说明的是，本实用新型为一种用于电脑配件的加工设备，在使用时，使用者将工作台1从侧面推放在预先固定好的安装底座8上，同时紧固块121位于工作台1上的安装孔9中，接着使用者将紧固柱123放置在紧固块121上的紧固孔122以及安装底座8上的紧固孔122中，同时紧固柱123和工作台1相贴合，使其紧固块121能够固定在安装孔9中，即将工作台1和安装底座8固定在一起，随后使用者将电脑配件放置在工作台1上的冲孔柱7的正下方，接着使用者转动转动块4，使其螺纹杆3转动带动方形螺纹筒5移动，让其方形螺纹筒5下端的冲孔柱7能够和电脑配件相接触进行打孔，如因孔径需要更换不同大小的冲孔柱7时，使用者可以将连接柱113按压进安装块10上的连接槽111中，接着使用者向下将安装块10拉出，即将冲孔柱7从方形螺纹筒5上拆卸下，随后使用者将新的冲孔柱7上的连接柱113按压进安装块10上的连接槽111中，同时复位弹簧112收缩，继而使用者将新的冲孔柱7山固定安装块10插在方形螺纹筒5上，复位弹簧112在没有按压力的作用下恢复形变推动连接柱113进入方形螺纹筒5上的连接槽111中，使其连接柱113能够同时位于方形螺纹筒5上的连接槽111以及安装块10上的连接槽111中，以将新的冲孔柱7固定在方形螺纹筒5上完成更换，较为实用。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
