技术领域
本实用新型涉及电网设备技术领域，尤其涉及一种电力电网线路用可调节式清雪装置。
背景技术
电力线路是指在发电厂、变电站和电力用户间用来传送电能的线路。冬天当冰雪堆积在电网线路上时，不仅容易造成电网线路的损坏，还容易砸伤操作人员或者路人。
在专利号为CN201821287008.0的“一种电力电网线路用滑动式清雪装置”中提出，包括绝缘中空管、锁紧螺母一、塑料杆、遮挡组件、顶板、锁紧螺母二以及弧形刮板，所述塑料杆下端安装在绝缘中空管内部且塑料杆上端穿过绝缘中空管与顶板相连接，所述锁紧螺母一安装在绝缘中空管环形侧面上且锁紧螺母一左端穿过绝缘中空管与塑料杆相接触。
该装置在使用时，需要通过人工长时间的手持，费时费力，尤其是用于较长的电网线路时，十分费力，同时在对积雪进行导向时，不便于对导向后的积雪进行收集和利用，造成了资源的浪费，为解决上述问题，本申请中提出一种电力电网线路用可调节式清雪装置。
实用新型内容
(一)实用新型目的
为解决背景技术中存在的技术问题，本实用新型提出一种电力电网线路用可调节式清雪装置，具有不仅避免清扫后的雪掉下将路人砸伤，还能对雪水的收集和利用，节约资源，实现了节能环保，有效的提高了清雪效率，无需人工清雪，省时省力，适合推广的特点。
(二)技术方案
为解决上述问题，本实用新型提供了一种电力电网线路用可调节式清雪装置，包括放置台、支撑板和移动轮，所述放置台的底部两侧均固定连接有支撑板，支撑板的底部配合安装有移动轮，所述放置台的顶部设置有两组储存箱，两个所述储存箱之间设置有推杆电机，推杆电机的活塞杆上固定连接有安装板，所述安装板的两侧均铰接有调节杆，调节杆远离安装板的一端铰接有导料板，两个所述导料板相互靠近的一端铰接有固定块，且固定块的顶部焊接有定位板，定位板的正上方设置有双向丝杆，所述双向丝杆的两端均螺纹套接有连接板，两个所述连接板的上方均连接有清理机构，所述清理机构包括两个固定板、两个夹紧板、多个弹簧和清理刷，两个所述固定板的顶端相铰接，两个固定板相互靠近的一侧均设置有夹紧板，且多个弹簧安装于固定板和夹紧板之间，两个夹紧板的内壁上均周向等距离安装有多个清理刷。
优选的，所述定位板的顶部设有滑动槽，连接板的下端与滑动槽的内壁滑动安装，定位板的顶部两侧均焊接有限位板，所述双向丝杆转动安装于两个限位板之间，且双向丝杆的一端固定连接有驱动电机的输出轴。
优选的，其中一个所述固定板的底部与连接板的顶部相固定，另一个固定板的底部焊接有连接块，且连接块通过锁紧螺栓与连接板的侧壁相安装，固定板和夹紧板均呈弧形结构。
优选的，所述推杆电机的两侧均设置有滑动杆，安装板的两侧与滑动杆上下滑动安装，滑动杆的两端分别安装于固定块和放置台之间。
优选的，所述放置台的两侧均设有开口，且储存箱的下端与开口的内壁相固定，储存箱的底部中间位置固定连接有出水管，出水管上配合安装有阀门。
优选的，所述导料板朝向储存箱倾斜设置，且导料板的一端位于储存箱的正上方。
本实用新型的上述技术方案具有如下有益的技术效果：
1、通过设置有推杆电机、安装板、调节杆、导料板和滑动杆，方便使清扫下来的雪进入到导料板上，并随着导料板的角度的变化，使得导料板上的雪进入到储存箱中，方便储存，不仅避免清扫后的雪掉下将路人砸伤，还能对雪水的收集和利用，节约资源，实现了节能环保；
2、通过设置有清理机构，多个清理刷将电线外壁上的积雪刷下，并配合有多个弹簧，可对不同粗细的电线进行清雪，双向丝杆的设置，可使两组清理机构同时清雪，有效的提高了清雪效率，无需人工清雪，省时省力，适合推广。
附图说明

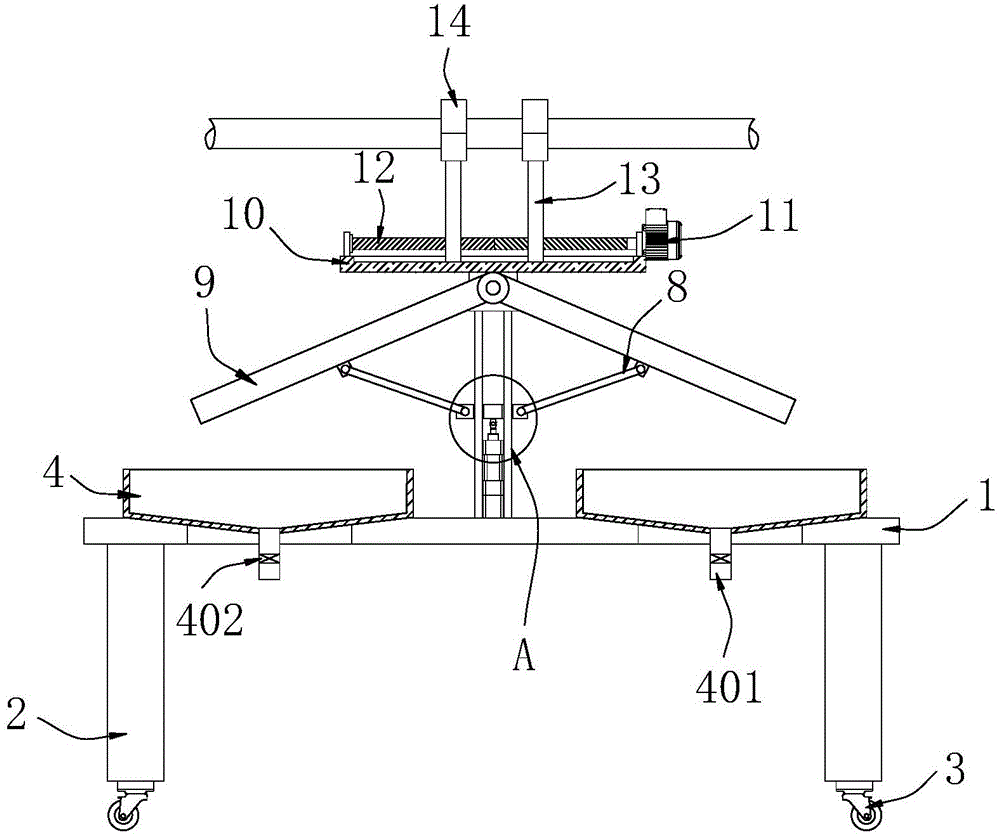

图1为本实用新型的结构示意图；
图2为本实用新型中清理机构和连接板的侧视结构示意图；
图3为本实用新型中的A处放大结构示意图；
具体实施方式
为使本实用新型的目的、技术方案和优点更加清楚明了，下面结合具体实施方式并参照附图，对本实用新型进一步详细说明。应该理解，这些描述只是示例性的，而并非要限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。
如图1-3所示，本实用新型提出的一种电力电网线路用可调节式清雪装置，包括放置台1、支撑板2和移动轮3，放置台1的底部两侧均固定连接有支撑板2，支撑板2的底部配合安装有移动轮3，放置台1的顶部设置有两组储存箱4，两个储存箱4之间设置有推杆电机5，推杆电机5的底部与放置台1的顶部中间位置相固定，推杆电机5的活塞杆上固定连接有安装板7，安装板7的两侧均铰接有调节杆8，调节杆8远离安装板7的一端铰接有导料板9，两个导料板9相互靠近的一端铰接有固定块，且固定块的顶部焊接有定位板10，定位板10的正上方设置有双向丝杆12，双向丝杆12的两端均螺纹套接有连接板13，两个连接板13的上方均连接有清理机构14，清理机构14包括两个固定板14a、两个夹紧板14b、多个弹簧14c和清理刷14d，两个固定板14a的顶端相铰接，两个固定板14a相互靠近的一侧均设置有夹紧板14b，且多个弹簧14c安装于固定板14a和夹紧板14b之间，两个夹紧板14b的内壁上均周向等距离固定安装有多个清理刷14d。
如图1所示，定位板10的顶部设有滑动槽，连接板13的下端与滑动槽的内壁滑动安装，定位板10的顶部两侧均焊接有限位板，双向丝杆12转动安装于两个限位板之间，且双向丝杆12的一端固定连接有驱动电机11的输出轴。
需要说明的是，驱动电机11的侧面通过锁紧螺栓与其中一个限位板的侧面相连接，限位板的上设有圆孔，驱动电机11贯穿圆孔延伸至限位板的另一侧，并与双向丝杆12相连接，驱动电机11可以采用型号为YE2-112M-4的伺服电机。
如图1和图2所示，其中一个固定板14a的底部与连接板13的顶部相固定，另一个固定板14a的底部焊接有连接块14e，且连接块14e通过锁紧螺栓与连接板13的侧壁相安装，固定板14a和夹紧板14b均呈弧形结构。
需要说明的是，两个固定板14a形成的内径大于两个夹紧板14b形成的直径，多个清理刷14d的外表面与电线的外壁相接触。
如图3所示，推杆电机5的两侧均设置有滑动杆6，安装板7的两侧与滑动杆6上下滑动安装，滑动杆6的两端分别安装于固定块和放置台1之间。
需要说的是，两个滑动杆6分别对称设置在推杆电机5的两侧，安装板7的两侧均设有滑孔，且滑动杆6的两端均延伸至滑孔的外部，推杆电机5采用型号为HTB600-1的电动推杆。
如图1所示，放置台1的两侧均设有开口，且储存箱4的下端与开口的内壁相固定，储存箱4的底部中间位置固定连接有出水管401，出水管401上配合安装有阀门402。
需要说明的是，储存箱4的底部呈漏斗状结构，且储存箱4的下端延伸至开口的内部，出水管401的下端伸出开口的外部，且位于放置台1的下方。
如图1所示，导料板9朝向储存箱4倾斜设置，且导料板9的一端位于储存箱4的正上方。
需要说明的是，导料板9的长度大于定位板10的长度。
工作原理：在使用时，将电线放置在两个夹紧板14b之间，使得多个清理刷14d的外表面与电线的外壁相接触，然后关闭其中一个固定板14a，通过锁紧螺栓将连接块14e与连接板13固定住，并启动驱动电机11工作，驱动电机11工作时带动双向丝杆12转动，从而使得两个连接板13带动清理机构14相互远离，使得清理机构14对电线上的雪进行清扫，清扫的雪掉落在导料板9的顶部，启动推杆电机5工作，推杆电机5工作时带动安装板7上下运动，从而使得调节杆8带动导料板9运动，使得导料板9的倾斜角度发生改变，从而使得导料板9上的雪能够进入到储存箱4的内部，方便储存，通过长时间的放置使得雪在储存箱4内融化，避免清扫后的雪掉下将路人砸伤，雪融化成水后，通过打开阀门402，雪水经出水管401流出，从而实现了对雪水的收集和利用，节约资源，实现了节能环保，通过设置有移动轮3，可将一段电线上的雪清扫结束后，移至下一处，便于移动，无需人工长时间手持，省时省力，调节方便。
本实用新型的控制方式是通过人工启动和关闭开关来控制，动力元件的接线图与电源的提供属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和接线布置。
以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
