技术领域
本实用新型涉及LED制造技术领域，具体为一种LED制造设备的上卸料装置。
背景技术
LED制造领域经常会采用LED点胶机或焊线机等多种LED制造设备进行加工作业，LED作为新一代光源日益深入人们的工作的生活，其应用越来越广泛，随着技术的不断进步，发光二极管已被广泛的应用于显示器、电视机采光装饰和照明，照明成为其一个重要的领域，LED绝大部分都要是采用直流驱动，在实际应用中需要先将交流电通过电路转换为直流电，然后驱动LED工作。目前，市场上现有的LED制造设备的上卸料装置结构复杂，使用不方便，在LED制造设备进行加工作业中，有的上卸料系统的供料装置与收料装置分为两部分，设备占据空间大，上卸料费时费力，工作效率低，影响LED生产效率，增加了制造成本，降低了使用性能。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种LED制造设备的上卸料装置，解决了结构复杂，使用不方便，在LED制造设备进行加工作业中，有的上卸料系统的供料装置与收料装置分为两部分，设备占据空间大，上卸料费时费力，工作效率低，影响LED生产效率，增加了制造成本，降低了使用性能的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种LED制造设备的上卸料装置，包括底板，所述底板的顶部一侧固定连接有伺服电机，所述伺服电机的输出轴通过联轴器固定连接有丝杆，所述底板的顶部且远离伺服电机的一侧固定连接有支撑块，所述丝杆远离伺服电机的一端与支撑块的表面一侧转动连接，所述丝杆的表面螺纹连接有滑动板，所述滑动板的底端与底板的顶部滑动连接，所述滑动板的表面顶部一侧固定连接有直角形支撑板，所述直角形支撑板的内壁一侧转动连接有电动伸缩杆，所述滑动板的顶部转动连接有转动板，所述电动伸缩杆的工作端与转动板的表面底部一侧转动连接，所述转动板的表面顶部且远离电动伸缩杆工作端的一侧固定连接有夹紧装置。
优选的，所述丝杆表面相对应的位置均固定连接有限位块，所述底板表面相对应的位置均开设有安装孔。
优选的，所述底板的顶部开设有与滑动板底端相适配的滑动槽。
优选的，所述滑动板的顶部开设有与转动板相适配的转动缺口。
优选的，所述夹紧装置包括支撑板，所述支撑板的表面一侧与转动板的表面顶部固定连接，所述支撑板顶部相对应的位置均转动连接有夹紧钳，所述夹紧钳的底端滑动连接有锥形锁紧块，所述锥形锁紧块与支撑板之间滑动连接，所述支撑板的表面底部一侧固定连接有气缸，所述气缸的工作端与锥形锁紧块的底部固定连接，所述锥形锁紧块表面相对应的两侧之间固定连接有复位弹簧。
优选的，所述锥形锁紧块的表面开设有与夹紧钳的底端相适配的滑动槽，所述支撑板的表面一侧开设有与锥形锁紧块相适配的滑动槽。
(三)有益效果
本实用新型提供了一种LED制造设备的上卸料装置。具备以下有益效果：
(1)、该LED制造设备的上卸料装置，通过底板的顶部一侧固定连接有伺服电机，伺服电机的输出轴通过联轴器固定连接有丝杆，底板的顶部且远离伺服电机的一侧固定连接有支撑块，丝杆远离伺服电机的一端与支撑块的表面一侧转动连接，丝杆的表面螺纹连接有滑动板，滑动板的底端与底板的顶部滑动连接，滑动板的表面顶部一侧固定连接有直角形支撑板，直角形支撑板的内壁一侧转动连接有电动伸缩杆，滑动板的顶部转动连接有转动板，电动伸缩杆的工作端与转动板的表面底部一侧转动连接，转动板的表面顶部且远离电动伸缩杆工作端的一侧固定连接有夹紧装置，达到了快速输送的效果，结构合理简单，使用方便，具有快速输送功能，省时省力，提高了工作效率，体积小，不占据空间，降低了制造成本，提高了使用性能。
附图说明

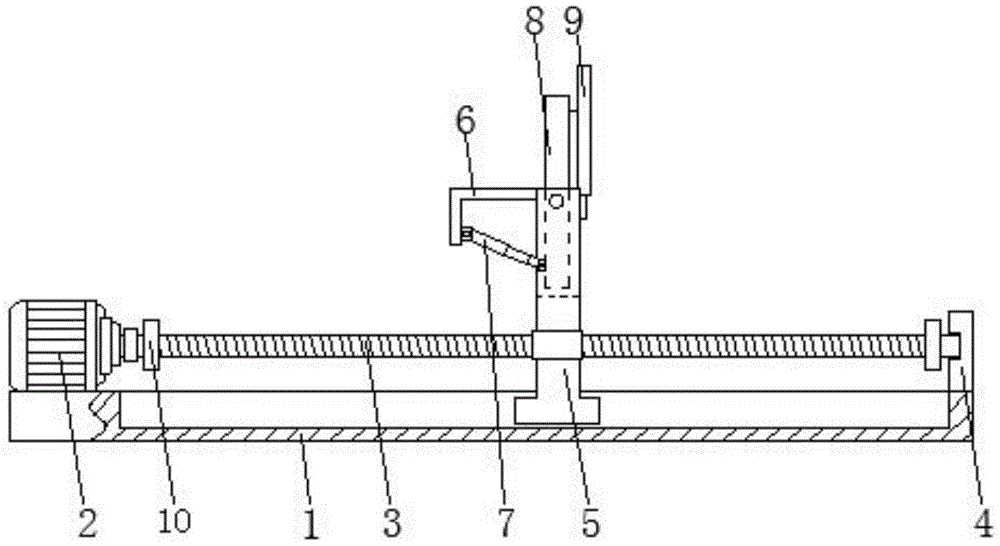

图1为本实用新型结构示意图；
图2为底板俯视图；
图3为夹紧装置右视结构示意图。
图中：1底板、2伺服电机、3丝杆、4支撑块、5滑动板、6直角形支撑板、7电动伸缩杆、8转动板、9夹紧装置、901支撑板、902夹紧钳、903锥形锁紧块、904气缸、905复位弹簧、10限位块、11安装孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种LED制造设备的上卸料装置，包括底板1，底板1的顶部一侧固定连接有伺服电机2，伺服电机2的输出轴通过联轴器固定连接有丝杆3，底板1的顶部且远离伺服电机2的一侧固定连接有支撑块4，丝杆3远离伺服电机2的一端与支撑块4的表面一侧转动连接，丝杆3的表面螺纹连接有滑动板5，底板1的顶部开设有与滑动板5底端相适配的滑动槽，滑动板5的底端与底板1的顶部滑动连接，滑动板5的表面顶部一侧固定连接有直角形支撑板6，直角形支撑板6的内壁一侧转动连接有电动伸缩杆7，滑动板5的顶部转动连接有转动板8，滑动板5的顶部开设有与转动板8相适配的转动缺口，电动伸缩杆7的工作端与转动板8的表面底部一侧转动连接，转动板8的表面顶部且远离电动伸缩杆7工作端的一侧固定连接有夹紧装置9，夹紧装置9包括支撑板901，支撑板901的表面一侧与转动板8的表面顶部固定连接，支撑板901顶部相对应的位置均转动连接有夹紧钳902，夹紧钳902的底端滑动连接有锥形锁紧块903，夹紧钳902，锥形锁紧块903与支撑板901之间滑动连接，支撑板901的表面底部一侧固定连接有气缸904，气缸904的工作端与锥形锁紧块903的底部固定连接，锥形锁紧块903表面相对应的两侧之间固定连接有复位弹簧905，复位弹簧905使得夹紧钳902能够及时复位，提高夹紧效率，丝杆3表面相对应的位置均固定连接有限位块10，底板1表面相对应的位置均开设有安装孔11，安装孔11方便安装固定。
使用时，首先将LED原料放在夹紧钳902之间，此时立即启动气缸904使其工作，气缸904的工作端推动锥形锁紧块903移动，从而带动夹紧钳902转动，此时将LED原料夹紧，此时启动伺服电机2使其工作，伺服电机2的输出轴通过联轴器将丝杆3带动，从而将滑动板带动，从而将原料输送到指定的位置，开始对LED原料进行加工，当加工完成后，再次启动伺服电机2，并通过丝杆3将加工后的原料输送到卸料位置，此时立即启动电动伸缩杆7使其工作，电动伸缩杆7的工作端拉动转动板8使其转动，当转动板8倾斜时，此时再次启动气缸904，气缸904的工作端将锥形锁紧块903下拉，此时夹紧钳902转动，将加工后的原料松开，卸料完成。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括要素的过程、方法、物品或者设备中还存在另外的相同要素”。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
