技术领域
本实用新型属于手推车技术领域，尤其涉及一种变压器输送用定位机构。
背景技术
手推车是以人力推、拉的搬运车辆，它是一切车辆的始祖，虽然手推车物料搬运技术不断发展，但手推车仍作为不可缺少的搬运工具而沿用，手推车在生产和生活中获得广泛应用是因为它造价低廉、维护简单、操作方便、自重轻，能在机动车辆不便使用的地方工作，在短距离搬运较轻的物品时十分方便。
现有的手推车，为了满足市场需求，一般都是往如何更好的运输和如何更方便使用者使用这些方面进行优化，往往忽略了是否能够很好的定位，现有的手推车具有运输的效果更好和更方便使用者使用这些有益之处，但是有一定的限制，在正常推动的过程中，往往都是直接放置于手推车上，这样在遇到路况很差的情况下，很容易造成所运输的变压器掉落，造成损坏，现有技术存在的问题是：运输的过程中，定位的效果差。
实用新型内容
针对现有技术存在的问题，本实用新型提供了一种变压器输送用定位机构，具备定位的效果好的优点，解决了现有运输的过程中，定位的效果差的问题。
本实用新型是这样实现的，一种变压器输送用定位机构，包括小型运输车本体，所述小型运输车本体顶部的前侧和后侧均开设有条形槽，两个条形槽的内部均固定安装有挤压装置，两个挤压装置的顶部固定连接有定位块，所述定位块左侧的前侧和后侧均固定安装有辅助机构，两个辅助机构的左侧与小型运输车本体的右侧固定连接。
作为本实用新型优选的，前侧所述挤压装置包括气压缸，所述气压缸的右侧与条形槽的内壁固定连接，所述气压缸的内部滑动连接有活塞，所述活塞的左侧固定连接有挤压杆，所述挤压杆的左侧贯穿气压缸的左侧，所述挤压杆的左侧固定连接有移动块，所述移动块的前侧和后侧均与条形槽的内壁滑动连接。
作为本实用新型优选的，前侧所述辅助机构包括限位套筒，所述限位套筒的内部固定安装有挤压弹簧，所述挤压弹簧的右侧固定连接有限位块，所述限位块的外表面与限位套筒的内壁滑动连接，所述限位块的右侧固定连接有连接杆，所述连接杆的右侧贯穿限位套筒并延伸至限位套筒的右侧，所述连接杆的右侧与定位块的左侧固定连接。
作为本实用新型优选的，所述条形槽内壁的前侧和后侧均开设有凹槽，两个凹槽的内部均固定安装有滑杆，所述移动块的前侧和后侧均固定安装有滑套，两个滑套与滑杆滑动连接。
作为本实用新型优选的，所述小型运输车本体顶部的前侧和后侧均固定安装有支撑块，两个支撑块的顶部均与限位套筒的底部固定连接。
作为本实用新型优选的，两个支撑块的顶部均开设有弧形槽，且弧形槽的内部与限位套筒的外表面固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置小型运输车本体、条形槽、挤压装置、气压缸、活塞、挤压杆、移动块、定位块、辅助机构、限位套筒、挤压弹簧、限位块、连接杆、凹槽、滑杆和滑套的配合使用，解决了现有运输的过程中，定位的效果差的问题，该变压器输送用定位机构，具备定位的效果好的优点。
2、本实用新型通过推动定位块来实现整个挤压装置的动力源，因力是可以传递的，在定位块受力的同时给予移动块一个推动的力，在移动块受力的同时给予挤压杆一个挤压的力，从而实现通过活塞给予气压缸内部的气压一个挤压的力，同时因力的作用是相互的，在气压缸内部气压受力的同时给予挤压杆一个相同的反作用力，这样就能够实现初步的定位。
3、本实用新型通过人力拉动定位块来实现整个辅助机构的动力源，因力是可以传递的，在定位块运动的同时带动连接杆移动，从而实现给予限位套筒内部的挤压弹簧一个形变的力，同时因力的作用是相互的，在连接杆给予挤压弹簧一个形变力的同时，挤压弹簧也给予连接杆一个相同的反作用力，这样就能够实现进一步的定位。
4、本实用新型通过在条形槽内壁的前侧和后侧开设有凹槽来实现对于滑杆的存放，同时也能够实现与移动块前侧和后侧固定安装的滑套滑动连接，这样不仅能够很好的限制移动块的位置，同时也能保证移动块的运动轨迹更加稳定，使定位的效果更好。
5、本实用新型通过在小型运输车本体的顶部固定安装有支撑块，这样就能够实现给予限位套筒一个很好支撑的力，使定位的效果更好。
6、本实用新型通过在支撑块的顶部开设有弧形槽，这样就能够实现与限位套筒的外表面固定连接，这样就能够使支撑的效果更好，同时定位的效果更好。
附图说明

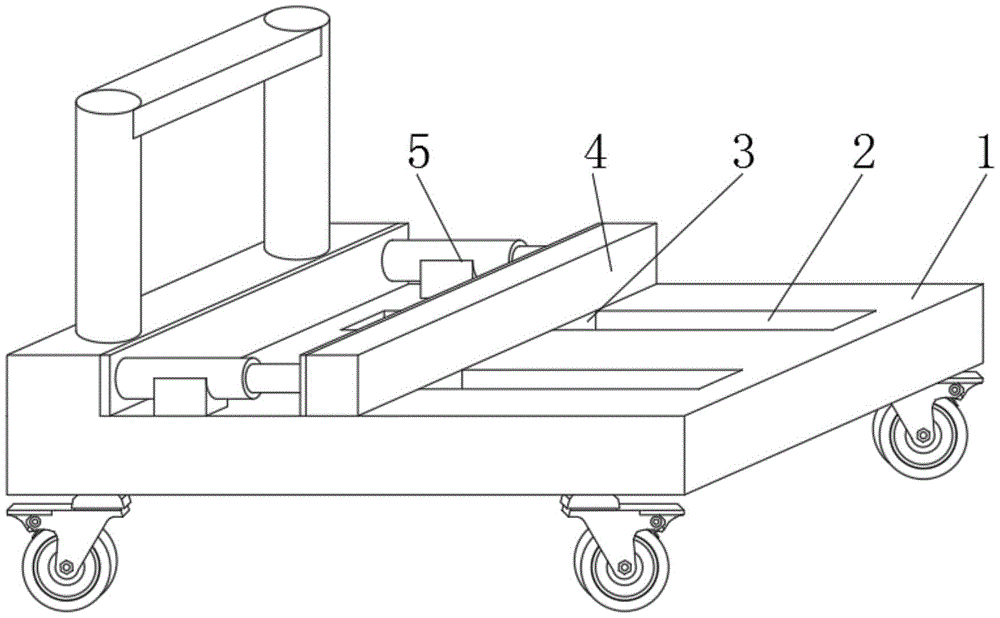

图1是本实用新型实施例提供的结构示意图；
图2是本实用新型实施例提供的挤压装置细化图；
图3是本实用新型实施例提供的辅助机构细化图。
图中：1、小型运输车本体；2、条形槽；3、挤压装置；301、气压缸；302、活塞；303、挤压杆；304、移动块；4、定位块；5、辅助机构；501、限位套筒；502、挤压弹簧；503、限位块；504、连接杆；6、凹槽；7、滑杆；8、滑套；9、支撑块。
具体实施方式
为能进一步了解本实用新型的发明内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下。
下面结合附图对本实用新型的结构作详细的描述。
如图1至图3所示，本实用新型实施例提供的一种变压器输送用定位机构，包括小型运输车本体1，小型运输车本体1顶部的前侧和后侧均开设有条形槽2，两个条形槽2的内部均固定安装有挤压装置3，两个挤压装置3的顶部固定连接有定位块4，定位块4左侧的前侧和后侧均固定安装有辅助机构5，两个辅助机构5的左侧与小型运输车本体1的右侧固定连接。
参考图2，前侧挤压装置3包括气压缸301，气压缸301的右侧与条形槽2的内壁固定连接，气压缸301的内部滑动连接有活塞302，活塞302的左侧固定连接有挤压杆303，挤压杆303的左侧贯穿气压缸301的左侧，挤压杆303的左侧固定连接有移动块304，移动块304的前侧和后侧均与条形槽2的内壁滑动连接。
采用上述方案：通过推动定位块4来实现整个挤压装置3的动力源，因力是可以传递的，在定位块4受力的同时给予移动块304一个推动的力，在移动块304受力的同时给予挤压杆303一个挤压的力，从而实现通过活塞302给予气压缸301内部的气压一个挤压的力，同时因力的作用是相互的，在气压缸301内部气压受力的同时给予挤压杆303一个相同的反作用力，这样就能够实现初步的定位。
参考图3，前侧辅助机构5包括限位套筒501，限位套筒501的内部固定安装有挤压弹簧502，挤压弹簧502的右侧固定连接有限位块503，限位块503的外表面与限位套筒501的内壁滑动连接，限位块503的右侧固定连接有连接杆504，连接杆504的右侧贯穿限位套筒501并延伸至限位套筒501的右侧，连接杆504的右侧与定位块4的左侧固定连接。
采用上述方案：通过人力拉动定位块4来实现整个辅助机构5的动力源，因力是可以传递的，在定位块4运动的同时带动连接杆504移动，从而实现给予限位套筒501内部的挤压弹簧502一个形变的力，同时因力的作用是相互的，在连接杆504给予挤压弹簧502一个形变力的同时，挤压弹簧502也给予连接杆504一个相同的反作用力，这样就能够实现进一步的定位。
参考图2，条形槽2内壁的前侧和后侧均开设有凹槽6，两个凹槽6的内部均固定安装有滑杆7，移动块304的前侧和后侧均固定安装有滑套8，两个滑套8与滑杆7滑动连接。
采用上述方案：通过在条形槽2内壁的前侧和后侧开设有凹槽6来实现对于滑杆7的存放，同时也能够实现与移动块304前侧和后侧固定安装的滑套8滑动连接，这样不仅能够很好的限制移动块304的位置，同时也能保证移动块304的运动轨迹更加稳定，使定位的效果更好。
参考图1，小型运输车本体1顶部的前侧和后侧均固定安装有支撑块9，两个支撑块9的顶部均与限位套筒501的底部固定连接。
采用上述方案：通过在小型运输车本体1的顶部固定安装有支撑块9，这样就能够实现给予限位套筒501一个很好支撑的力，使定位的效果更好。
参考图1，两个支撑块9的顶部均开设有弧形槽，且弧形槽的内部与限位套筒501的外表面固定连接。
采用上述方案：通过在支撑块9的顶部开设有弧形槽，这样就能够实现与限位套筒501的外表面固定连接，这样就能够使支撑的效果更好，同时定位的效果更好。
本实用新型的工作原理：
在使用时，首先通过推动定位块4来实现整个挤压装置3的动力源，因力是可以传递的，在定位块4受力的同时给予移动块304一个推动的力，在移动块304受力的同时给予挤压杆303一个挤压的力，从而实现通过活塞302给予气压缸301内部的气压一个挤压的力，同时因力的作用是相互的，在气压缸301内部气压受力的同时给予挤压杆303一个相同的反作用力，这样就能够实现初步的定位，在通过在条形槽2内壁的前侧和后侧开设有凹槽6来实现对于滑杆7的存放，同时也能够实现与移动块304前侧和后侧固定安装的滑套8滑动连接，这样不仅能够很好的限制移动块304的位置，同时也能保证移动块304的运动轨迹更加稳定，使定位的效果更好，其次通过人力拉动定位块4来实现整个辅助机构5的动力源，因力是可以传递的，在定位块4运动的同时带动连接杆504移动，从而实现给予限位套筒501内部的挤压弹簧502一个形变的力，同时因力的作用是相互的，在连接杆504给予挤压弹簧502一个形变力的同时，挤压弹簧502也给予连接杆504一个相同的反作用力，这样就能够实现进一步的定位，最后通过在小型运输车本体1的顶部固定安装有支撑块9，这样就能够实现给予限位套筒501一个很好支撑的力，使定位的效果更好。
综上所述：该变压器输送用定位机构，通过设置小型运输车本体1、条形槽2、挤压装置3、气压缸301、活塞302、挤压杆303、移动块304、定位块4、辅助机构5、限位套筒501、挤压弹簧502、限位块503、连接杆504、凹槽6、滑杆7和滑套8的配合使用，解决了现有运输的过程中，定位的效果差的问题。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
