技术领域
本实用新型涉及棉花生产方面技术领域，具体是一种棉花加工进料装置。
背景技术
棉花是锦葵科棉属植物的种籽纤维，棉花是世界上最主要的农作物之一，产量大、生产成本低，使棉制品价格比较低廉，棉纤维能制成多种规格的织物，从轻盈透明的巴里纱到厚实的帆布和厚平绒，适于制作各类衣服、家具布和工业用布。
棉花在加工的时候需要对其进行进料，例如弹花机、成型机等等，然而由于天气干燥的时候，棉花到处摩擦可能带有静电，静电碰撞可能会产生火花，由于棉花易燃，所以静电对棉花的威胁比较大，目前大多数的棉花加工进料装置对静电这一方面比较忽略，容易发生事故。
因此，有必要提供一种棉花加工进料装置解决上述技术问题。
实用新型内容
本实用新型的目的在于提供一种棉花加工进料装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种棉花加工进料装置，包括机架，所述机架的前侧面的两侧边均固定连接有挡板，挡板设置有两个且高度相同，两个挡板之间转动连接有皮带输送机，皮带输送机包括主动辊、皮带和从动辊，从动辊的两端转动连接在两个挡板相对的侧面，主动辊一端转动连接在其中一个挡板的侧面，主动辊的另一端穿过另一个挡板固定连接主动齿轮，皮带绕在主动辊和从动辊上且皮带与主动辊和从动辊传动连接，压花辊的一端转动连接其中一个挡板的侧面，压花辊的另一端穿过另一个挡板固定连接从动齿轮，从动齿轮和主动齿轮啮合连接，电机的输出端通过联轴器固定连接主动齿轮，机架的侧面固定连接有除静电装置，机架的上表面固定连接有挡尘装置。
优选的：所述除静电装置包括金属块、导线、承板和接地钉，金属块的侧面固定连接在挡板上，导线的一端固定连接在金属块上，导线的另一点固定连接接地钉的上端，接地钉与承板滑动连接，承板的侧面固定连接在机架的侧面，挡板和压花辊均为不锈钢材质。
优选的：所述挡尘装置包括L型板和滑板，机架的上表面固定连接有L型板的一端，L型板的另一端的内侧面滑动连接有滑板，滑板的一个侧面固定连接有把手。
优选的：所述挡板的侧面固定连接有机电箱，电机的底座端固定连接在机电箱的内侧面。
优选的：所述主动辊的另一端通过轴承座与另一个挡板内部转动连接，压花辊的另一端同样通过轴承座与另一个挡板内部转动连接。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型中由于天气干燥时，棉花上很有可能带有大量的静电，棉花与压花辊接触时，静电随着压花辊到金属块，再到导线，最终通过接地钉导入地下，去除棉花上所带的静电，由于棉花易燃，去除静电可以防止棉花由于静电碰撞起火花而自燃，同时也可以防止静电对机架内部机械的损坏。
2.本实用新型中工厂的灰尘比较大，容易使得皮带输送机上落上灰尘，挡尘装置可以有效的防止上部中的灰尘落到皮带输送机上，收起滑板方便移动本进料装置时不会阻碍搬运。
3.本实用新型中将棉花放到皮带输送机上向前传送，经过压花辊将棉花压入机架中进行加工，压花辊使得棉花能不断的进入机架中，避免发生堆积，电机同时带动皮带输送机和压花辊转动，一举两得，节约能源。
附图说明

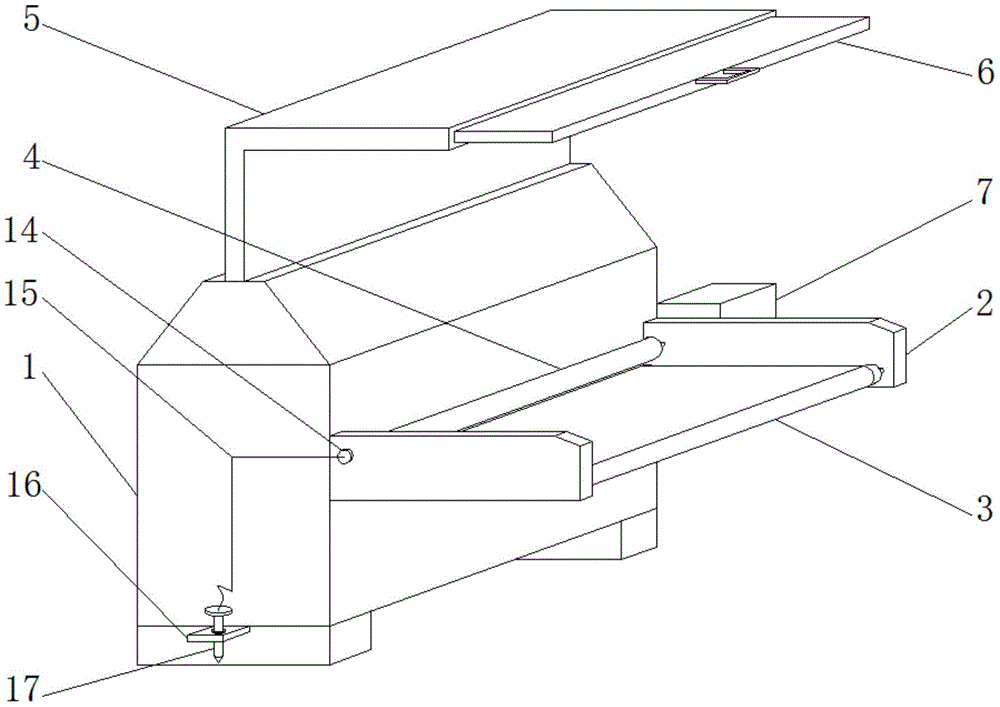

图1为本实用新型的结构示意图。
图2为本实用新型中皮带输送机的结构示意图。
图3为本实用新型中机电箱的剖面图。
图中标号：1、机架；2、挡板；3、皮带输送机；4、压花辊；5、L型板；6、滑板；7、机电箱；8、主动辊；9、皮带；10、从动辊；11、主动齿轮；12、从动齿轮；13、电机；14、金属块；15、导线；16、承板；17、接地钉。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请结合参阅图1、图2和图3，其中，图1为本实用新型的结构示意图；图2为本实用新型中皮带输送机的结构示意图；图3为本实用新型中机电箱的剖面图。一种棉花加工进料装置，包括机架1、挡板2、皮带输送机3、压花辊4、L型板5、滑板6、机电箱7、主动辊8、皮带9、从动辊10、主动齿轮11、从动齿轮12、电机13、金属块14、导线15、承板16和接地钉17，所述机架1的前侧面的两侧边均固定连接有挡板2，挡板2设置有两个且高度相同，两个挡板2之间转动连接有皮带输送机3，皮带输送机3包括主动辊8、皮带9和从动辊10，从动辊10的两端转动连接在两个挡板2相对的侧面，主动辊8一端转动连接在其中一个挡板2的侧面，主动辊8的另一端穿过另一个挡板2固定连接主动齿轮11，主动辊8的另一端通过轴承座与另一个挡板2内部转动连接，皮带9绕在主动辊8和从动辊10上且皮带9与主动辊8和从动辊10传动连接，压花辊4的一端转动连接其中一个挡板2的侧面，压花辊4的另一端穿过另一个挡板2固定连接从动齿轮12，压花辊4的另一端同样通过轴承座与另一个挡板2内部转动连接，从动齿轮12和主动齿轮11啮合连接，电机13的输出端通过联轴器固定连接主动齿轮11，机架1的侧面固定连接有除静电装置，机架1的上表面固定连接有挡尘装置；电机13启动，使得主动齿轮11转动，主动齿轮11带动从动齿轮12转动，从而使得压花辊4和皮带输送机3同时转动，将棉花放到皮带输送机3上向前传送，经过压花辊4将棉花压入机架1中进行加工，压花辊4使得棉花能不断的进入机架1中，避免发生堆积，电机13同时带动皮带输送机3和压花辊4转动，一举两得，节约能源。
所述除静电装置包括金属块14、导线15、承板16和接地钉17，金属块14的侧面固定连接在挡板2上，导线15的一端固定连接在金属块14上，导线15的另一点固定连接接地钉17的上端，接地钉17与承板16滑动连接，承板16的侧面固定连接在机架1的侧面，挡板2和压花辊4均为不锈钢材质，由于天气干燥时，棉花上很有可能带有大量的静电，棉花与压花辊4接触时，静电随着压花辊4到金属块14，再到导线15，最终通过接地钉17导入地下，去除棉花上所带的静电，由于棉花易燃，去除静电可以防止棉花由于静电碰撞起火花而自燃，同时也可以防止静电对机架1内部机械的损坏。
所述挡尘装置包括L型板5和滑板6，机架1的上表面固定连接有L型板5的一端，L型板5的另一端的内侧面滑动连接有滑板6，滑板6的一个侧面固定连接有把手，通过把手拉出滑板6，L型板5和滑板6可以防止落灰，工厂的灰尘比较大，容易使得皮带输送机3上落上灰尘，挡尘装置可以有效的防止上部中的灰尘落到皮带输送机3上，收起滑板6方便移动本进料装置时不会阻碍搬运。
所述挡板2的侧面固定连接有机电箱7，电机13的底座端固定连接在机电箱7的内侧面。
本方案中电机13的型号采用57BYGH56-401A及其配套电源和电路，电机的供电接口通过开关连接供电系统，实现电机的转动控制，涉及到电路和电子元器件和模块均为现有技术，本领域技术人员完全可以实现，无需赘言，本实用新型保护的内容也不涉及对于软件和方法的改进。
在本实用新型描述中，需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
