技术领域
本实用新型涉及计算机模组机架技术领域，具体为一种计算机模组机架。
背景技术
计算机模组也称之为核心板、计算机模块、COM(Computeronmodule),由处理器或者是微控制器、内存、存储、电源管理和电路板构成，需要操作系统，如Linux,WINCE,QNX等，构成了一个最小化的计算机系统，目前为了便于计算机模组的统一拆装，会将计算机模组安装于计算机模组机架中。
传统的计算机模组机架安装是通过固定螺栓进行固定安装的，使用时间较长，固定螺栓可能产生松动，使机架安装不稳定，存在一定使用风险，同时可能使机架脱落，使机架内部的模组暴露在外，对模组造成伤害，减少了模组的可使用年限，同时在散热的同时传统机架的清灰能力较差，可能使机架内部进入灰尘，造成模组的损坏，影响模组的正常使用。
实用新型内容
本实用新型的目的在于提供一种计算机模组机架，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种计算机模组机架，包括架体，所述架体外侧的底部设置有安装板，所述架体两侧的底部皆设置有滑槽，所述滑槽的内部设置有滑块，所述滑块远离架体的一侧设置有连接板，所述连接板顶部靠近架体的一侧设置有固定套，所述连接板顶部远离架体的一侧设置有插杆，所述插杆与固定套的底部皆贯穿连接板，所述固定套外侧的顶部设置有第一弹簧，所述固定套的内部设置有固定管，所述固定管的内部设置有卡固组件，所述安装板顶部的两侧设置有固定螺栓，且固定螺栓的底部贯穿安装板，所述安装板内部的两侧设置有固定槽，所述架体一端的中间位置处设置有散热扇，所述散热扇的中心位置处设置有拨动杆，所述架体一端顶部的中间位置处铰接有清理刷，所述清理刷一侧的底部设置有第二弹簧，且第二弹簧远离清理刷的一侧与架体相连接。
优选的，所述卡固组件包括滑动套管、固定板、安装杆与第三弹簧，所述安装杆位于固定管内部的顶部，所述安装杆外侧的两侧皆设置有滑动套管，两组所述滑动套管之间设置有第三弹簧，所述第三弹簧套设于安装杆的外侧，所述滑动套管的一端设置有固定板。
优选的，两组所述固定板的外侧共同设置有滑动管，且滑动管的两侧延伸至固定套的外侧，所述固定板呈“L”型结构，且固定板的底部与固定槽相适配。
优选的，所述固定螺栓的顶部设置有插槽，且插槽与插杆的底部皆呈十字形结构，所述插槽与插杆的底部相适配。
优选的，所述拨动杆呈“7”字型结构，且拨动杆顶部的一侧设置有缓冲垫。
优选的，所述清理刷与水平方向的夹角为60°，且清理刷顶部的背面一端设置有刷毛。
与现有技术相比，本实用新型的有益效果是：该计算机模组机架通过插杆、固定螺栓、连接板、滑块、滑槽与插槽的共同配合，对固定套进行固定，防止固定螺栓在使用过程中产生松动，增加机架安装的稳定性，从而提高机架对内部模组保护的质量，通过滑块、滑槽、连接板、第一弹簧、固定槽、滑动套管、固定板、安装杆与第三弹簧的共同配合，从而对插杆的位置进行固定，防止插杆上下移动，进一步提高机架安装的稳固性，通过拨动杆、清理刷、第二弹簧与散热扇的共同配合，使机架在散热的同时，对机架顶部的灰尘进行清理，提高清理的效率，防止灰尘进入机架的内部，保证机架内部模组的正常工作，延长模组的使用寿命，同时保持机架的整洁。
附图说明

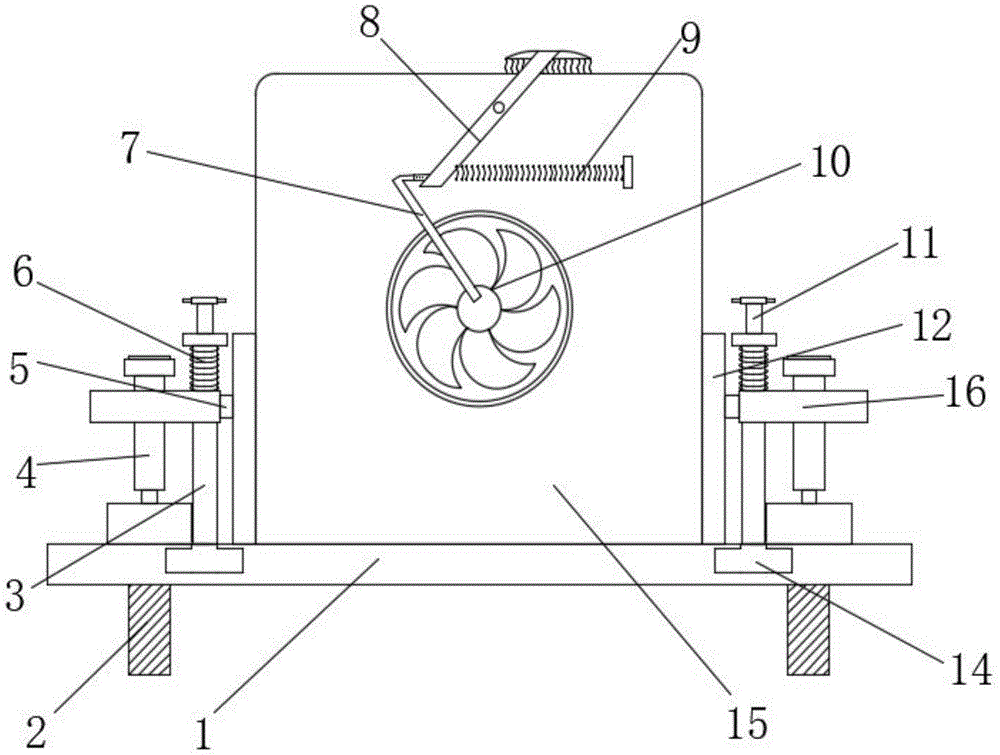

图1为本实用新型的主视图；
图2为本实用新型卡固组件的结构示意图；
图3为本实用新型图2中A处的结构放大示意图；
图4为本实用新型插槽位置示意图。
图中：1、安装板；2、固定螺栓；3、固定套；4、插杆；5、滑块；6、第一弹簧；7、拨动杆；8、清理刷；9、第二弹簧；10、散热扇；11、固定管；12、滑槽；13、滑动套管；14、固定槽；15、架体；16、连接板；17、固定板；18、滑动管；19、安装杆；20、第三弹簧；21、插槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供的实施例：一种计算机模组机架，包括架体15，架体15外侧的底部设置有安装板1，架体15两侧的底部皆设置有滑槽12，滑槽12的内部设置有滑块5，滑块5远离架体15的一侧设置有连接板16，连接板16顶部靠近架体15的一侧设置有固定套3，连接板16顶部远离架体15的一侧设置有插杆4，插杆4与固定套3的底部皆贯穿连接板16，固定套3外侧的顶部设置有第一弹簧6，固定套3的内部设置有固定管11，固定管11的内部设置有卡固组件，对插杆4的位置进行固定，增加机架安装的稳固性，安装板1顶部的两侧设置有固定螺栓2，且固定螺栓2的底部贯穿安装板1，安装板1内部的两侧设置有固定槽14，架体15一端的中间位置处设置有散热扇10，散热扇10的中心位置处设置有拨动杆7，架体15一端顶部的中间位置处铰接有清理刷8，对架体15顶部的灰尘进行清理，提高架体15的整洁性，清理刷8一侧的底部设置有第二弹簧9，且第二弹簧9远离清理刷8的一侧与架体15相连接。
在本实施例中：卡固组件包括滑动套管13、固定板17、安装杆19与第三弹簧20，安装杆19位于固定管11内部的顶部，安装杆19外侧的两侧皆设置有滑动套管13，两组滑动套管13之间设置有第三弹簧20，第三弹簧20套设于安装杆19的外侧，滑动套管13的一端设置有固定板17，对插杆4的位置进行固定，防止插杆4上下移动。
在本实施例中：两组固定板17的外侧共同设置有滑动管18，且滑动管18的两侧延伸至固定套3的外侧，固定板17呈“L”型结构，且固定板17的底部与固定槽14相适配，方便固定板17与固定槽14进行卡合。
在本实施例中：固定螺栓2的顶部设置有插槽21，且插槽21与插杆4的底部皆呈十字形结构，插槽21与插杆4的底部相适配，对固定螺栓2进行固定，防止固定螺栓2松动。
在本实施例中：拨动杆7呈“7”字型结构，且拨动杆7顶部的一侧设置有缓冲垫，减小拨动杆7与清理刷8之间的冲击力。
在本实施例中：清理刷8与水平方向的夹角为60°，且清理刷8顶部的背面一端设置有刷毛，对架体15顶部的灰尘进行清理。
工作原理：该装置用电部件皆由外接电源进行供电，安装时，通过固定螺栓2将机架安装于指定位置，同时向下滑动连接板16使连接板16带动固定套3与插杆4同时向下运动，转动滑槽12，使滑槽12能够与插槽21相互卡合，向下按压固定管11，此时第一弹簧6被压缩，使固定管11带动两组滑槽12向下运动，当固定板17延伸至固定套3外部时，按压拨动杆7的顶部，使第三弹簧20被压缩，固定板17带动两组滑动套管13相互靠近，进而使固定板17的底部进入固定槽14的内部，松开固定板17，此时固定板17的底部与固定槽14相互卡合，从而使插杆4的位置被固定，增加机架安装的稳固性，当安装完成后，接通电源，散热扇10转动，带动拨动杆7同时转动，从而使拨动杆7拨动清理刷8，使清理刷8跟随拨动杆7运动，同时随机架顶部的灰尘进行清扫，当拨动杆7转动到指定位置后，拨动杆7与清理刷8分离，清理刷8通过第二弹簧9弹力的作用而复位，对机架的顶部进行二次清扫，同时等待下次清扫的进行。
