技术领域
本实用新型涉及建筑材料相关技术领域，具体为一种便于放取的建材用瓷砖清洗装置。
背景技术
随着建筑业的发展，建筑装饰工程也随着发展，建筑装饰中瓷砖是一种常见的装饰材料，而为了保证瓷砖施工后的稳定性，就需要对瓷砖进行清洗，从而保证瓷砖与混凝土之间的粘结；
但是现有技术背景下的瓷砖清洗装置，在进行使用时，不便于保证对瓷砖进行稳定的放取，不便于保证清洗的效果，同时不便于保证长时间进行稳定工作，因此，我们提出一种便于放取的建材用瓷砖清洗装置，以便于解决上述中提出的问题。
实用新型内容
本实用新型的目的在于提供一种便于放取的建材用瓷砖清洗装置，以解决上述背景技术提出的目前的瓷砖清洗装置，在进行使用时，不便于保证对瓷砖进行稳定的放取，不便于保证清洗的效果，同时不便于保证长时间进行稳定工作的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于放取的建材用瓷砖清洗装置，包括传送带和承接带，所述传送带的内侧连接有动辊，且动辊的顶端连接有支撑架，所述支撑架的下方连接有底箱，且底箱的中部固定有固定架，所述传送带的外侧设置有夹板，且夹板的外侧连接有连接杆，并且连接杆的外侧安装有固定杆，所述固定架的内侧连接有连接管，且连接管的底端安装有喷头，所述连接管的内侧设置有位于固定架的中部的擦拭板，且擦拭板的上方连接有调节杆，所述固定架的内侧设置有位于传送带的下方的支撑板，且支撑板的顶端固定有毛刷，所述承接带设置在传送带的右侧，且承接带的上方安装有支杆。
优选的，所述传送带和承接带均呈镂空网状结构，且传送带和承接带的上端面平齐设置，并且承接带上方的支杆的顶端位于传送带的上方。
优选的，所述夹板等间距设置在传送带的外侧，且夹板通过连接杆与固定杆之间相连接，并且连接杆通过弹簧与固定杆之间伸缩连接。
优选的，所述夹板的截面呈倾斜结构，且夹板的内侧面为呈向传送带的方向的凸出结构，并且夹板关于传送带的中轴线前后对应设置。
优选的，所述固定架呈倒“U”字形结构固定连接在底箱的上方，且固定架的内侧贯穿连接有连接管，并且固定架通过调节杆与擦拭板之间构成伸缩结构。
优选的，所述毛刷与传送带的下底面紧密贴合，且毛刷在传送带的下方设置有2组。
与现有技术相比，本实用新型的有益效果是：该便于放取的建材用瓷砖清洗装置，便于保证对瓷砖进行稳定的放取，便于保证清洗效果，便于保证长时间进行稳定工作；
1.通过连接杆与固定杆之间的伸缩连接，便于对夹板的位置进行自动调节，从而便于通过夹板对瓷砖进行夹紧，此外，通过传送带进行传送后，通过支杆对夹板进行外顶，从而消除夹板对瓷砖的夹持力，进而便于瓷砖移动至承接带的上方，以便于进行收取；
2.通过连接管与外界水管之间进行连接，从而便于通过喷头喷水对瓷砖进行清洗，同时通过擦拭板便于对瓷砖进行擦拭清洗，且通过调节杆便于对擦拭板的高度进行调节，以便于保证清洗效果；
3.通过毛刷的顶面与传送带的底面之间的贴合，便于保证对传送带的底面进行清理，从而便于保证长期进行使用。
附图说明

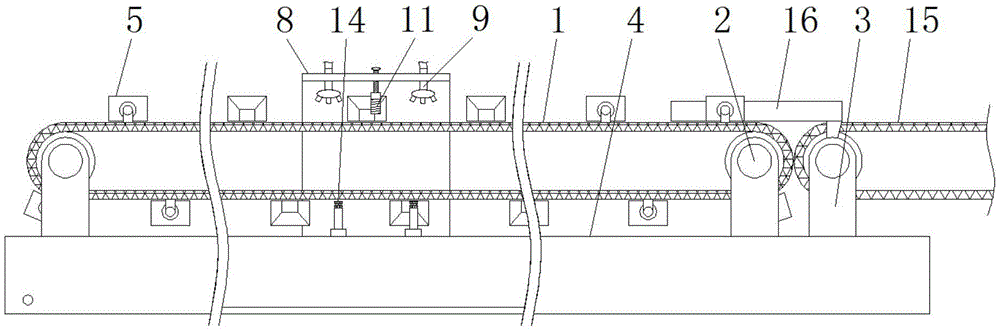

图1为本实用新型正面剖切结构示意图；
图2为本实用新型侧面剖切结构示意图；
图3为本实用新型固定架的侧面剖切结构示意图；
图4为本实用新型俯面结构示意图。
图中：1、传送带；2、动辊；3、支撑架；4、底箱；5、夹板；6、连接杆；7、固定杆；8、固定架；9、连接管；10、喷头；11、擦拭板；12、调节杆；13、支撑板；14、毛刷；15、承接带；16、支杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种便于放取的建材用瓷砖清洗装置，包括传送带1、动辊2、支撑架3、底箱4、夹板5、连接杆6、固定杆7、固定架8、连接管9、喷头10、擦拭板11、调节杆12、支撑板13、毛刷14、承接带15和支杆16，传送带1的内侧连接有动辊2，且动辊2的顶端连接有支撑架3，支撑架3的下方连接有底箱4，且底箱4的中部固定有固定架8，传送带1的外侧设置有夹板5，且夹板5的外侧连接有连接杆6，并且连接杆6的外侧安装有固定杆7，固定架8的内侧连接有连接管9，且连接管9的底端安装有喷头10，连接管9的内侧设置有位于固定架8的中部的擦拭板11，且擦拭板11的上方连接有调节杆12，固定架8的内侧设置有位于传送带1的下方的支撑板13，且支撑板13的顶端固定有毛刷14，承接带15设置在传送带1的右侧，且承接带15的上方安装有支杆16。
如图1和图4中传送带1和承接带15均呈镂空网状结构，且传送带1和承接带15的上端面平齐设置，并且承接带15上方的支杆16的顶端位于传送带1的上方，便于对瓷砖进行收取。
如图1和图2中夹板5等间距设置在传送带1的外侧，且夹板5通过连接杆6与固定杆7之间相连接，并且连接杆6通过弹簧与固定杆7之间伸缩连接，便于夹板5自动对瓷砖进行夹紧，夹板5的截面呈倾斜结构，且夹板5的内侧面为呈向传送带1的方向的凸出结构，并且夹板5关于传送带1的中轴线前后对应设置，便于瓷砖的下滑以及支杆16的伸入。
如图1和图3中固定架8呈倒“U”字形结构固定连接在底箱4的上方，且固定架8的内侧贯穿连接有连接管9，并且固定架8通过调节杆12与擦拭板11之间构成伸缩结构，便于保证清洁效果，毛刷14与传送带1的下底面紧密贴合，且毛刷14在传送带1的下方设置有2组，便于对传送带1清洁，便于长期使用。
工作原理：在使用该便于放取的建材用瓷砖清洗装置时，首先直接将瓷砖放置到传送带1的上方，如图1和图2中，通过瓷砖的重力作用，使得瓷砖在夹板5的内侧下滑，使得瓷砖与传送带1之间贴合，且通过夹板5的内侧外凸结构，便于保证对瓷砖的夹持，在瓷砖移动至固定架8的下方后，如图1和图3中，通过外界水源的连接管9利用喷头10对瓷砖进行冲洗，通过擦拭板11对瓷砖进行擦拭，保证清洗效果，且通过调节杆12能够对擦拭板11的高度进行调节，从而便于保证擦拭力度，在经过清洁后，使得瓷砖继续进行移动，如图4中当瓷砖移动至承接带15的左侧时，通过承接带15上方的支杆16对夹板5进行外顶，使得瓷砖位于支杆16的的内侧，从而使得瓷砖失去夹板5的夹持力，使得瓷砖继续传动移动至承接带15的上方，从而便于收取，且如图1和图3中，在传送带1继续传送后，通过支撑板13顶端的毛刷14能够对传送带1上沾染的泥污等进行清理，从而保证长时间使用，这就是该便于放取的建材用瓷砖清洗装置的整个工作过程，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
