技术领域
本发明涉及视觉检测设备技术领域，具体为一种便于调节清理可防静电的视觉检测设备。
背景技术
检测设备有很多种类，工厂常用的检测设备有很多，包括测量设备卡尺、天平、打点机等，另外还有质量检测分析仪器，材质检测、包装检测设备等也是常见的检测设备，在包装环节中比较常见的有包装材料检测仪、金属检测设备、非金属检测设备以及无损检测设备等，而视觉检测设备也是比较常见的一种。
但是现有的视觉检测设备内外部结构较为复杂，从而导致设备操作起来更为繁琐，同时对操作者的技能水平要求更高，间接的影响了设备的适用率，而一般的设备不仅调节方式困难，并且因为内部结构众多导致难以对设备进行全面的清理和维护，不能很好满足人们的使用需求等缺点。
发明内容
针对现有技术的不足，本发明提供了一种便于调节清理可防静电的视觉检测设备，解决了上述背景技术中提出的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种便于调节清理可防静电的视觉检测设备，包括复合底座和位置调节机构，所述复合底座的上方设置有支撑外壳，且支撑外壳的内部设置有电控机构，所述支撑外壳的上方设置有旋转工作台组件，且旋转工作台组件的左侧设置有位置调节机构，所述位置调节机构包括连接座、固定套筒、固定轴承、垂直丝杆、第一螺纹套、密封盖、第一摇把、水平丝杆、第二螺纹套和第二摇把，所述连接座的上方设置有固定套筒，且固定套筒的内部设置有固定轴承，所述固定轴承的上方设置有垂直丝杆，且垂直丝杆的中部设置有第一螺纹套，所述固定套筒的上方设置有密封盖，且密封盖的上方设置有第一摇把，所述第一螺纹套的右侧连接有水平丝杆，且水平丝杆的中部设置有第二螺纹套，所述水平丝杆的右端设置有第二摇把，所述位置调节机构的中部设置有检测设备安装机构。
可选的，所述复合底座包括下层基座、复合橡胶垫、承压弹簧、承压座、上层基座和万向轮，且下层基座的下方设置有万向轮，所述下层基座的上方设置有复合橡胶垫，且复合橡胶垫的左右两侧均设置有承压弹簧，所述承压弹簧的上方设置有承压座，且承压座的上方设置有上层基座。
可选的，所述复合橡胶垫的下表面与下层基座的上表面之间以及复合橡胶垫的上表面与上层基座的下表面之间均为紧密贴合，且承压弹簧和承压座之间关于下层基座之间的中心线对称分布，并且上层基座通过承压弹簧构成旋转结构。
可选的，所述支撑外壳包括主体外壳、活动门、合页、可视窗口和散热口，所述主体外壳的前端设置有活动门，且主体外壳的右侧内部设置有散热口，所述活动门的左右两端均设置有合页，且活动门的内部设置有可视窗口。
可选的，所述主体外壳的中轴线与复合底座的中轴线之间相重合，且活动门通过合页与主体外壳的前端相连接，并且活动门通过合页构成旋转结构。
可选的，所述旋转工作台组件包括基座面板、电动转盘、工作台面、限位圈、固定座和补光灯，且基座面板的上方设置有电动转盘，所述电动转盘的上方设置有工作台面，且工作台面的上方设置有限位圈，所述基座面板的右侧设置有固定座，且固定座的上方设置有补光灯。
可选的，所述基座面板、电动转盘和工作台面的中轴线之间相重合，且限位圈与工作台面之间为焊接，并且补光灯的水平高度高于工作台面的水平高度，同时补光灯设置为弯折状结构体。
可选的，所述垂直丝杆贯穿于第一螺纹套的内部，且水平丝杆通过第一螺纹套与垂直丝杆相连接，并且水平丝杆贯穿于第二螺纹套的内部。
可选的，所述检测设备安装机构包括安装座、内置螺纹、螺纹杆、万向轴和拍摄设备，所述安装座的内部设置有内置螺纹，且内置螺纹的内部设置有螺纹杆，所述螺纹杆的下方设置有万向轴，且万向轴的下方设置有拍摄设备。
可选的，所述万向轴与螺纹杆之间为一体式结构，且螺纹杆通过内置螺纹与安装座相连接，并且安装座余第二螺纹套之间为焊接。
本发明提供了一种便于调节清理可防静电的视觉检测设备，具备以下有益效果：
1.该便于调节清理可防静电的视觉检测设备，通过下层基座、复合橡胶垫、承压弹簧、承压座、上层基座和万向轮构成了该装置的复合底座机构，利用复合橡胶垫可以在保持弹性的前提下避免下层基座和上层基座之间的刚性接触，减少两者之间的磨损，并且通过承压弹簧和承压座之间的配合可以形成对上方支撑定位装置的缓冲减震效果。
2.该便于调节清理可防静电的视觉检测设备，通过主体外壳、活动门、合页、可视窗口和散热口之间的配合构成了该装置的支撑外壳，依靠可视窗口可以对设备内部进行实时观察，并且活动门的设置更加便于使用者对支撑外壳内部的维护以及清理，同时因支撑外壳的外部结构简单，更加便于使用者对支撑外壳进行静电漆的涂刷。
3.该便于调节清理可防静电的视觉检测设备，通过基座面板、电动转盘、工作台面、限位圈、固定座和补光灯之间的配合构成了该装置的旋转工作台组件，利用电动转盘可以实现工作台面的水平旋转操作，在工作台面的旋转过程中限位圈可以避免待检测物不会因离心力而偏离工作台面的上方。
4.该便于调节清理可防静电的视觉检测设备，通过固定轴承和垂直丝杆之间的配合可以实现水平丝杆以及检测设备安装机构的垂直升降能力，而水平丝杆和第二螺纹套之间的配合可以实现检测设备安装机构水平位置的调节操作，同时依靠固定套筒和密封盖之间的配合可以保持位置调节机构的密封程度，避免在长时间使用后灰尘在螺纹处的堆积。
5.该便于调节清理可防静电的视觉检测设备，通过安装座、内置螺纹、螺纹杆、万向轴和拍摄设备之间的配合构成了检测设备安装机构，依靠内置螺纹和螺纹杆之间的配合构成拍摄设备的悬空安装结构，该结构操作起来较为简单方便，并且使用者可以根据检测需要对拍摄设备的角度进行调节。
附图说明

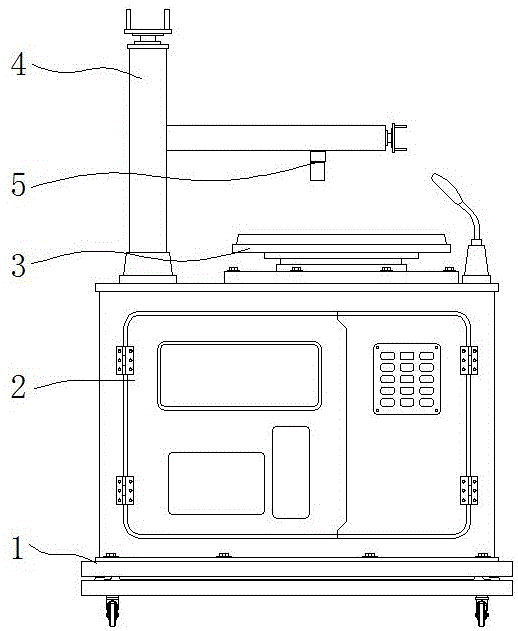

图1为本发明主视外部结构示意图；
图2为本发明主视内部结构示意图；
图3为本发明侧视外部结构示意图；
图4为本发明位置调节机构全剖放大结构示意图；
图5为本发明第二螺纹套处放大结构示意图；
图6为本发明图2中的A处放大结构示意图；
图7为本发明内部电控流程示意图。
图中：1、复合底座；101、下层基座；102、复合橡胶垫；103、承压弹簧；104、承压座；105、上层基座；106、万向轮；2、支撑外壳；201、主体外壳；202、活动门；203、合页；204、可视窗口；205、散热口；3、旋转工作台组件；301、基座面板；302、电动转盘；303、工作台面；304、限位圈；305、固定座；306、补光灯；4、位置调节机构；401、连接座；402、固定套筒；403、固定轴承；404、垂直丝杆；405、第一螺纹套；406、密封盖；407、第一摇把；408、水平丝杆；409、第二螺纹套；4010、第二摇把；5、检测设备安装机构；501、安装座；502、内置螺纹；503、螺纹杆；504、万向轴；505、拍摄设备；6、电控机构。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制，此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
请参阅图1至图7，本发明提供一种技术方案：一种便于调节清理可防静电的视觉检测设备，包括复合底座1和位置调节机构4，复合底座1的上方设置有支撑外壳2，且支撑外壳2的内部设置有电控机构6，复合底座1包括下层基座101、复合橡胶垫102、承压弹簧103、承压座104、上层基座105和万向轮106，且下层基座101的下方设置有万向轮106，下层基座101的上方设置有复合橡胶垫102，且复合橡胶垫102的左右两侧均设置有承压弹簧103，承压弹簧103的上方设置有承压座104，且承压座104的上方设置有上层基座105，复合橡胶垫102的下表面与下层基座101的上表面之间以及复合橡胶垫102的上表面与上层基座105的下表面之间均为紧密贴合，且承压弹簧103和承压座104之间关于下层基座101之间的中心线对称分布，并且上层基座105通过承压弹簧103构成旋转结构，通过下层基座101、复合橡胶垫102、承压弹簧103、承压座104、上层基座105和万向轮106构成了该装置的复合底座机构1，利用复合橡胶垫102可以在保持弹性的前提下避免下层基座101和上层基座105之间的刚性接触，减少两者之间的磨损，并且通过承压弹簧103和承压座104之间的配合可以形成对上方支撑定位装置的缓冲减震效果；
支撑外壳2包括主体外壳201、活动门202、合页203、可视窗口204和散热口205，主体外壳201的前端设置有活动门202，且主体外壳201的右侧内部设置有散热口205，活动门202的左右两端均设置有合页203，且活动门202的内部设置有可视窗口204，主体外壳201的中轴线与复合底座1的中轴线之间相重合，且活动门202通过合页203与主体外壳201的前端相连接，并且活动门202通过合页203构成旋转结构，通过主体外壳201、活动门202、合页203、可视窗口204和散热口205之间的配合构成了该装置的支撑外壳2，依靠可视窗口204可以对设备内部进行实时观察，并且活动门202的设置更加便于使用者对支撑外壳2内部的维护以及清理，同时因支撑外壳2的外部结构简单，更加便于使用者对支撑外壳2进行静电漆的涂刷；
旋转工作台组件3包括基座面板301、电动转盘302、工作台面303、限位圈304、固定座305和补光灯306，且基座面板301的上方设置有电动转盘302，电动转盘302的上方设置有工作台面303，且工作台面303的上方设置有限位圈304，基座面板301的右侧设置有固定座305，且固定座305的上方设置有补光灯306，基座面板301、电动转盘302和工作台面303的中轴线之间相重合，且限位圈304与工作台面303之间为焊接，并且补光灯306的水平高度高于工作台面303的水平高度，同时补光灯306设置为弯折状结构体，通过基座面板301、电动转盘302、工作台面303、限位圈304、固定座305和补光灯306之间的配合构成了该装置的旋转工作台组件3，利用电动转盘302可以实现工作台面303的水平旋转操作，在工作台面303的旋转过程中限位圈304可以避免待检测物不会因离心力而偏离工作台面303的上方；
支撑外壳2的上方设置有旋转工作台组件3，且旋转工作台组件3的左侧设置有位置调节机构4，位置调节机构4包括连接座401、固定套筒402、固定轴承403、垂直丝杆404、第一螺纹套405、密封盖406、第一摇把407、水平丝杆408、第二螺纹套409和第二摇把4010，连接座401的上方设置有固定套筒402，且固定套筒402的内部设置有固定轴承403，固定轴承403的上方设置有垂直丝杆404，且垂直丝杆404的中部设置有第一螺纹套405，固定套筒402的上方设置有密封盖406，且密封盖406的上方设置有第一摇把407，第一螺纹套405的右侧连接有水平丝杆408，且水平丝杆408的中部设置有第二螺纹套409，水平丝杆408的右端设置有第二摇把4010，垂直丝杆404贯穿于第一螺纹套405的内部，且水平丝杆408通过第一螺纹套405与垂直丝杆404相连接，并且水平丝杆408贯穿于第二螺纹套409的内部，通过固定轴承403和垂直丝杆404之间的配合可以实现水平丝杆408以及检测设备安装机构5的垂直升降能力，而水平丝杆408和第二螺纹套409之间的配合可以实现检测设备安装机构5水平位置的调节操作，同时依靠固定套筒402和密封盖406之间的配合可以保持位置调节机构4的密封程度，避免在长时间使用后灰尘在螺纹处的堆积；
位置调节机构4的中部设置有检测设备安装机构5，检测设备安装机构5包括安装座501、内置螺纹502、螺纹杆503、万向轴504和拍摄设备505，安装座501的内部设置有内置螺纹502，且内置螺纹502的内部设置有螺纹杆503，螺纹杆503的下方设置有万向轴504，且万向轴504的下方设置有拍摄设备505，万向轴504与螺纹杆503之间为一体式结构，且螺纹杆503通过内置螺纹502与安装座501相连接，并且安装座501余第二螺纹套409之间为焊接，通过安装座501、内置螺纹502、螺纹杆503、万向轴504和拍摄设备505之间的配合构成了检测设备安装机构5，依靠内置螺纹502和螺纹杆503之间的配合构成拍摄设备505的悬空安装结构，该结构操作起来较为简单方便，并且使用者可以根据检测需要对拍摄设备505的角度进行调节。
综上所述，该便于调节清理可防静电的视觉检测设备，首先该装置在使用前无需进行拆装操作，便可以直接使用，使用者可以将拍摄设备505通过内置螺纹502和螺纹杆503之间的配合与安装座501相连接，该结构操作起来较为简单方便，根据带检测物件的大小可以对检测设备安装机构5的位置进行调节，使用者可以通过第一摇把407带动垂直丝杆404的旋转，通过固定轴承403和垂直丝杆404之间的配合可以实现水平丝杆408以及检测设备安装机构5的垂直升降能力，而水平丝杆408和第二螺纹套409之间的配合可以实现检测设备安装机构5水平位置的调节操作，直至拍摄设备505位于待检测物件的正上方时即可，同时依靠固定套筒402和密封盖406之间的配合可以保持位置调节机构4的密封程度，避免在长时间使用后灰尘在螺纹处的堆积，随后使用者可以根据检测需要对拍摄设备505的角度进行调节，其次利用电动转盘302实现工作台面303的水平旋转操作，在工作台面303的旋转过程中限位圈304可以避免待检测物不会因离心力而偏离工作台面303的上方，其中活动门202的设置更加便于使用者对支撑外壳2内部的维护以及清理，同时因支撑外壳2的外部结构简单，更加便于使用者对支撑外壳2进行静电漆的涂刷。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
