技术领域
本实用新型涉及电表技术领域，尤其涉及一种电表加工用清洗装置。
背景技术
现在的电表加工过程中，需要对电表进行清洗，传统的清洗是通过水源进行冲洗，冲洗完成后，需要人工取出运输至下一加工点，十分麻烦，为此，我们提出了一种电表加工用清洗装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种电表加工用清洗装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种电表加工用清洗装置，包括第一支撑板，所述第一支撑板的顶端一侧固定有第二支撑板，第二支撑板远离第一支撑板的一端固定有第三支撑板，第三支撑板的顶端侧壁固定有驱动电机，驱动电机的输出轴穿过第三支撑板固定有旋转台，旋转台的顶端侧壁沿圆周方向开设有第一通孔，第一通孔内部转动连接有清洗台，清洗台的顶端侧壁开设有清洗槽，所述旋转台的外侧壁固定有多个旋转电机，旋转电机的输出轴延伸至第一通孔与清洗台侧壁固定，所述旋转电机的下方安装有与旋转台外侧壁固定的红外线传感器。
优选的，所述第一支撑板的顶端侧壁固定有收集箱，收集箱的一侧侧壁底端固定有出液管，出液管上连接有控制阀。
优选的，所述收集箱的一侧安装有与第一支撑板顶端侧壁固定的辊式输送机。
优选的，所述辊式输送机的外侧壁固定有感应块，所述清洗槽的底端侧壁开设有多个流水孔。
优选的，所述清洗台的上方设置有喷水管，喷水管的另一端与水龙头连通，且收集箱位于喷水管正下方，所述喷水管上连接有电磁阀。
优选的，所述旋转台的外侧壁设置有控制箱，控制箱内部设置有单片机，单片机的输入端连接有红外线传感器，所述单片机的输出端连接有旋转电机。
与现有技术相比，本实用新型的有益效果是：
1：通过设置的驱动电机、清洗台、红外线传感器、喷水管、旋转电机、旋转台之间的配合，能够对电表进行清洗操作，能够进行自动清洗和出料，无需人工进行手动操作，提高了便捷性；
2：通过设置的辊式输送机和收集箱，能够对清洗后的水源和工具进行分开收集输送，能够将工件输送至下一个加工点，提高了实用性。
本实用新型能够对电表进行清洗操作，能够进行自动清洗和出料，无需人工进行手动操作，提高了便捷性，而且能够对清洗后的水源和工具进行分开收集输送，能够将工件输送至下一个加工点，提高了实用性。
附图说明

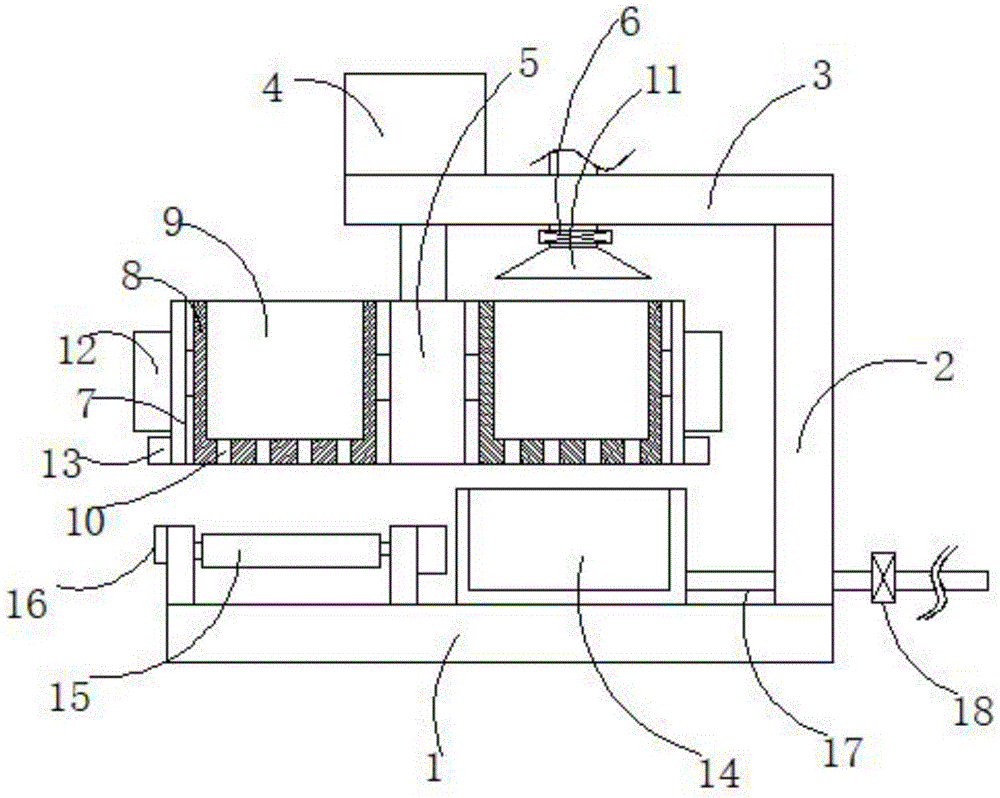

图1为本实用新型提出的一种电表加工用清洗装置的结构示意图；
图2为本实用新型提出的一种电表加工用清洗装置的清洗台结构俯视图。
图中：1第一支撑板、2第二支撑板、3第三支撑板、4驱动电机、5旋转台、6电磁阀、7第一通孔、8清洗台、9清洗槽、10流水孔、11喷水管、12旋转电机、13红外线传感器、14收集箱、15辊式输送机、16检测块、17出液管、18控制阀。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种电表加工用清洗装置，包括第一支撑板1，第一支撑板1的顶端一侧固定有第二支撑板2，第二支撑板2远离第一支撑板1的一端固定有第三支撑板3，第三支撑板3的顶端侧壁固定有驱动电机4，驱动电机4的输出轴穿过第三支撑板3固定有旋转台5，旋转台5的顶端侧壁沿圆周方向开设有第一通孔7，第一通孔7内部转动连接有清洗台8，清洗台8的顶端侧壁开设有清洗槽9，旋转台5的外侧壁固定有多个旋转电机12，旋转电机12的输出轴延伸至第一通孔7与清洗台8侧壁固定，旋转电机12的下方安装有与旋转台5外侧壁固定的红外线传感器13。
第一支撑板1的顶端侧壁固定有收集箱14，收集箱14的一侧侧壁底端固定有出液管17，出液管17上连接有控制阀18，收集箱14的一侧安装有与第一支撑板1顶端侧壁固定的辊式输送机15，辊式输送机15的外侧壁固定有感应块16，清洗槽9的底端侧壁开设有多个流水孔10，清洗台5的上方设置有喷水管11，喷水管11的另一端与水龙头连通，且收集箱14位于喷水管11正下方，喷水管11上连接有电磁阀6，旋转台5的外侧壁设置有控制箱，控制箱内部设置有单片机，单片机的输入端连接有红外线传感器13，单片机的输出端连接有旋转电机12。
工作原理：当对电表工件进行清洗时，将电表工件放入多个清洗槽9内，然后启动驱动电机4，驱动电机4带动旋转台5进行旋转，旋转台5带动电表工件进行旋转，旋转至喷水管11下方时，打开水龙头和电磁阀，使水源从喷水管11喷出，对下方的电表工件进行冲洗，同时，驱动电机4暂时停止，使电表工件冲洗设置时间，冲洗后的水源落入收集箱14中，最后从出液管17排出，对水源进行处理利用，冲洗完成后，驱动电机4带动旋转台5继续旋转，使冲洗完成后的工件位于检测块16上方，此时，SE470型号的红外线传感器13检测到检测块16，使MSP430型号单片机控制旋转电机12进行旋转一圈，旋转电机12带动清洗台8进行旋转，使清洗槽9的槽口朝下，清洗后的工件落在辊式输送机15表面，输送至下一道加工点，然后旋转电机12继续带动清洗台8旋转，使清洗槽9的槽口朝上，循环清洗，电磁阀的开关频率及时间均是通过PLC控制器进行控制，该设计简单快捷，能够对电表进行清洗操作，能够进行自动清洗和出料，无需人工进行手动操作，提高了便捷性，而且能够对清洗后的水源和工具进行分开收集输送，能够将工件输送至下一个加工点，提高了实用性。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
