技术领域
本实用新型涉及盘条酸洗处理装置技术领域，具体为一种盘条酸洗处理环保装置。
背景技术
盘条是指盘成环形的小直径圆钢，商品形态是卷成盘状供货，酸洗是一道对盘条进行除锈工作的工序，而目前的酸洗流程通常是将盘条浸泡在酸洗池内，等待时间足够再捞出，操作简单，但是目前的酸洗处理装置结构简单，酸洗效率较低，且目前的酸洗池内不设打捞结构，导致盘条洗出的杂质捞出困难，为此我们提出了一种盘条酸洗处理环保装置来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种盘条酸洗处理环保装置，以解决上述背景技术中提出的目前的酸洗处理装置结构简单，酸洗效率较低，且酸洗池内的杂质捞出困难的问题。
为实现上述目的，本实用新型提供如下技术方案：一种盘条酸洗处理环保装置，包括酸洗池、第一电机和第二电机，所述酸洗池的四周对称焊接有四组支撑柱，所述酸洗池的下端设置有排水管，所述酸洗池的背端上侧设置有进水口，所述酸洗池的内部下端设置有打捞篮，且打捞篮的左右两端对称焊接有滑块，所述滑块嵌在酸洗池的内壁中，所述滑块的上端固定焊接有锁链，且锁链的上端固定焊接有挂钩，所述酸洗池固定焊接有支撑座，且支撑座的下端内侧对称焊接有固定环，所述支撑座的上侧右端固定安装有第一电机，且第一电机的输出端和传动轴的端头固定连接，所述传动轴通过轴承安装在支撑座的上端内部，所述支撑座的两端通过锥形齿轮和两组丝杆的上端的相连接，且两组所述丝杆通过轴承对称设置在支撑座的左右两端，两组所述丝杆均套接有丝母，且丝母固定嵌在导块的内部，所述导块设置在支撑座的内部，两组所述导块之间固定焊接有支撑架，且支撑架的中心位置安装有第二电机，所述第二电机的输出端与转轴的上端固定连接，且转轴通过轴承安装在支撑架上，所述转轴的下侧套接有套块，且套块的左右两端对称焊接有第一弹簧，所述第一弹簧的外端固定焊接有撞球，所述转轴的下端固定焊接有固定头，且固定头的左右两侧的上端对称焊接有震动杆，所述固定头的下端固定焊接有三脚架，且三脚架的右端铰接有铰接杆，所述铰接杆的上端插设在固定头的右端，且固定头的前端插设有插杆，所述插杆的背端穿过固定头和铰接杆置于固定头的背端，所述插杆的背端内部设置有第二弹簧，且第二弹簧的一端和限位块的内端固定焊接，所述限位块嵌在插杆的背端上。
优选的，所述打捞篮的外侧尺寸与酸洗池的内侧尺寸相匹配，且酸洗池内壁的左右两端对称开设有与滑块相匹配的滑槽，所述锁链的长度大于滑块内壁的滑槽长度。
优选的，所述支撑座左右两端的内部开设有尺寸与导块的外侧尺寸相匹配的滑槽，所述支撑座两端相对的一侧开设有供支撑架活动的开口，且开口与支撑座的内部滑槽相通。
优选的，所述套块与转轴的连接处粘贴有橡胶垫，所述撞球和第一弹簧的组合长度大于震动杆与转轴之间的间距，且震动杆设置为空心结构。
优选的，所述三脚架和铰接杆组合呈等腰三角形，所述铰接杆的上端和固定头的右端均开设有尺寸等于插杆的插孔，且插杆的内部开设有供限位块活动的凹槽，所述限位块通过第二弹簧在插杆的背端设置为伸缩结构，所述限位块的外端设置为半圆形，所述固定头的右端开设有尺寸等于铰接杆上端外侧尺寸的开口。
与现有技术相比，本实用新型的有益效果是：该盘条酸洗处理环保装置，通过设置三脚架来固定盘条，且第二电机工作时，会通过转轴带动固定头转动，致使三脚架上的盘条能够缓慢转动，这样在盘条浸泡在酸洗池内时，盘条能够通过缓慢转动增加与酸洗液的摩擦，从而使得盘条表面的部分锈蚀铁皮能够通过摩擦自动脱落，致使盘条的酸洗效率增加；
通过设置打捞篮来对盘条上洗出的锈皮等杂质进行承接，并且打捞篮在取出时，只需将挂钩挂在支撑架上，从而在支撑架升降时，可带动打捞篮脱出酸洗池的内部，操作简单方便；
通过设置撞球和震动杆，在三脚架升起将盘条从酸洗池内取出后，可通过转轴带动三脚架缓慢转动，使得悬挂在三脚架上的盘条通过缓慢转动产生的离心力，将酸洗液分离甩出，并且转轴转动时，套接在转轴上的套块会带动第一弹簧和撞球转动，撞球转动时会撞击震动杆，使得震动杆产生震动，通过震动杆将震动传导至固定头上，并通过固定头传导至三脚架上，从而使得悬挂在三脚架上的盘条受到震动影响而发生共振，从而通过震动时产生的力加快盘条上沾染的水的脱离速度，致使盘条表面不会沾染太多酸洗液，以便于对盘条进行清洗，并且盘条上脱出的酸洗液回入酸洗池内还能够进行再利用，从而减少了物料损耗。
附图说明：
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

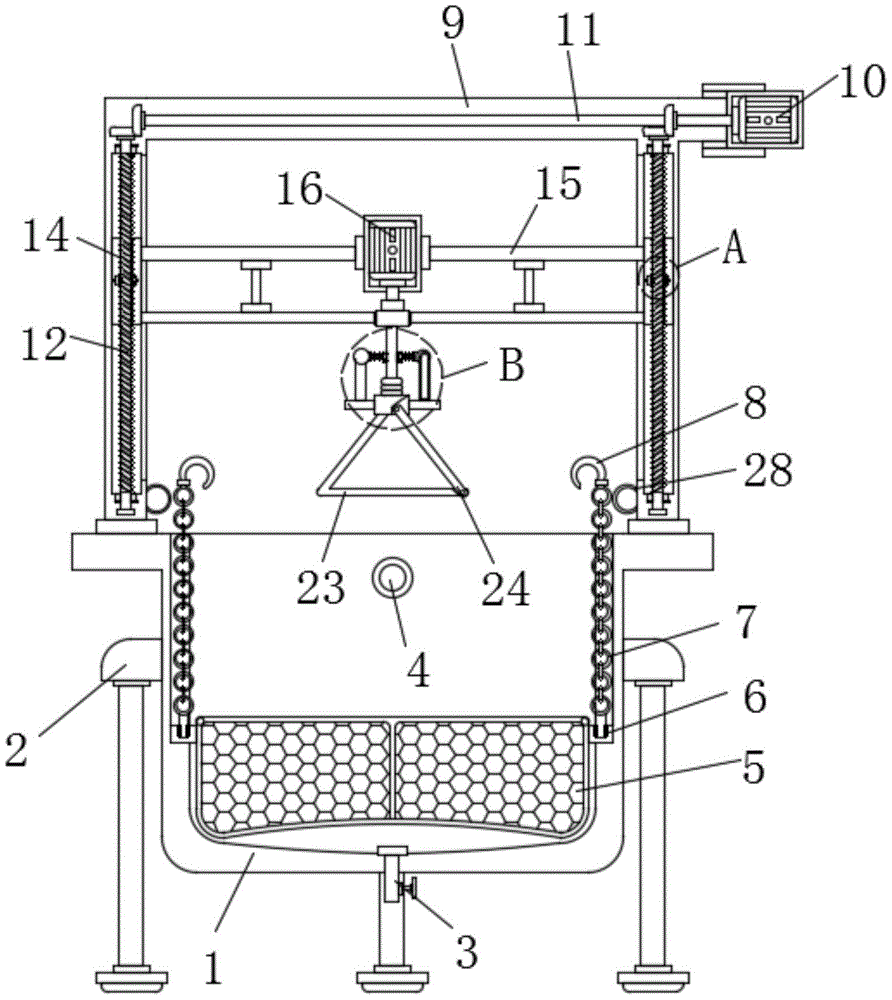

图1为本实用新型的结构正视剖面示意图；
图2为本实用新型的结构俯视剖面示意图；
图3为本实用新型图1中A的结构放大示意图；
图4为本实用新型图1中B的结构放大示意图；
图5为本实用新型图2中C的结构放大示意图。
图中：1、酸洗池；2、支撑柱；3、排水管；4、进水口；5、打捞篮；6、滑块；7、锁链；8、挂钩；9、支撑座；10、第一电机；11、传动轴；12、丝杆；13、丝母；14、导块；15、支撑架；16、第二电机；17、转轴；18、套块；19、第一弹簧；20、撞球；21、固定头；22、震动杆；23、三脚架；24、铰接杆；25、插杆；26、第二弹簧；27、限位块；28、固定环。
具体实施方式：
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型提供的一种实施例：一种盘条酸洗处理环保装置，包括酸洗池1、第一电机10和第二电机16，酸洗池1的四周对称焊接有四组支撑柱2，酸洗池1的下端设置有排水管3，酸洗池1的背端上侧设置有进水口4，酸洗池1的内部下端设置有打捞篮5，且打捞篮5的左右两端对称焊接有滑块6，滑块6嵌在酸洗池1的内壁中，滑块6的上端固定焊接有锁链7，且锁链7的上端固定焊接有挂钩8，打捞篮5的外侧尺寸与酸洗池1的内侧尺寸相匹配，且酸洗池1内壁的左右两端对称开设有与滑块6相匹配的滑槽，锁链7的长度大于滑块6内壁的滑槽长度，该结构使得打捞篮5能够稳固的放置在酸洗池1内对杂质进行承接，并且锁链7上的挂钩8可勾住固定环28进行放置或是勾住支撑架15，通过支撑架15升起将打捞篮5拉出酸洗池1；
酸洗池1固定焊接有支撑座9，且支撑座9的下端内侧对称焊接有固定环28，支撑座9的上侧右端固定安装有第一电机10，且第一电机10的输出端和传动轴11的端头固定连接，传动轴11通过轴承安装在支撑座9的上端内部，支撑座9的两端通过锥形齿轮和两组丝杆12的上端的相连接，且两组丝杆12通过轴承对称设置在支撑座9的左右两端，两组丝杆12均套接有丝母13，且丝母13固定嵌在导块14的内部，导块14设置在支撑座9的内部，两组导块14之间固定焊接有支撑架15，且支撑架15的中心位置安装有第二电机16，支撑座9左右两端的内部开设有尺寸与导块14的外侧尺寸相匹配的滑槽，支撑座9两端相对的一侧开设有供支撑架15活动的开口，且开口与支撑座9的内部滑槽相通，该结构使得丝杆12转动时，丝母13能够带动导块14在支撑座9内进行升降，从而使得支撑架15能够通过升降带动三脚架23上的盘条放入或是拉出酸洗池1；
第二电机16的输出端与转轴17的上端固定连接，且转轴17通过轴承安装在支撑架15上，转轴17的下侧套接有套块18，且套块18的左右两端对称焊接有第一弹簧19，第一弹簧19的外端固定焊接有撞球20，转轴17的下端固定焊接有固定头21，且固定头21的左右两侧的上端对称焊接有震动杆22，如图4，套块18与转轴17的连接处粘贴有橡胶垫，撞球20和第一弹簧19的组合长度大于震动杆22与转轴17之间的间距，且震动杆22设置为空心结构，该结构使得转轴17在转动时，会通过套块18和第一弹簧19带动撞球20转动，而撞球20转动时由于与转轴17之间的间距大于震动杆22与转轴17之间的间距，所以撞球20一定会撞到震动杆22，而震动杆22由于空心结构，所以会产生较强的震动，从而使得震动杆22能够通过固定头21将震动传导至三脚架23上，致使悬挂在三脚架23上的盘条能够受到震动影响而出现共振，通过共振的力加快盘条上的锈皮或是酸洗液的掉落速度；
固定头21的下端固定焊接有三脚架23，且三脚架23的右端铰接有铰接杆24，铰接杆24的上端插设在固定头21的右端，且固定头21的前端插设有插杆25，插杆25的背端穿过固定头21和铰接杆24置于固定头21的背端，插杆25的背端内部设置有第二弹簧26，且第二弹簧26的一端和限位块27的内端固定焊接，限位块27嵌在插杆25的背端上，三脚架23和铰接杆24组合呈等腰三角形，该结构使得盘条挂在三脚架23上时，通过铰接杆24和三脚架23的等腰三角形形状能够保证一定程度的受力均匀，如图5，铰接杆24的上端和固定头21的右端均开设有尺寸等于插杆25的插孔，且插杆25的内部开设有供限位块27活动的凹槽，限位块27通过第二弹簧26在插杆25的背端设置为伸缩结构，限位块27的外端设置为半圆形，固定头21的右端开设有尺寸等于铰接杆24上端外侧尺寸的开口看，当铰接杆24插入固定头21的开口后，且固定头21和铰接杆24上的插孔对准后，可通过插杆25插入插孔内对铰接杆24进行固定，使得固定头21无法脱出，而第二弹簧26能够对限位块27进行限位，使得限位块27不受外力影响下不会收入插杆25内，从而能够通过限位块27来对插杆25进行限位，以防止插杆25自动脱出插孔内。
工作原理：使用本装置时，先将两组挂钩8分别勾住两组固定环28，随后将盘条挂在三脚架23上，再将铰接杆24转动，使得铰接杆24的上端插入固定头21的开口内，并使得固定头21和铰接杆24上的插孔对其，接着将限位块27向内按动，使得限位块27收入插杆25内，并挤压第二弹簧26，随后将插杆25的端头对准固定头21的插孔插入，使得插杆25穿过固定头21和铰接杆24置于固定头21的后端，随后处于压缩状态的第二弹簧26会将限位块27弹出，通过限位块27限制插杆25自动脱出，接着通过控制器打开第一电机10，使得第一电机10带动传动轴11转动，传动轴11转动时会分别通过两组锥形齿轮带动两组丝杆12转动，随后套接在两组丝杆12上的两组丝母13会带动两组导块14在支撑座9内进行升降，致使支撑架15进行升降，通过控制第一电机10转动，使得支撑架15向下移动，支撑架15向下移动时，会带动第二电机16和转轴17向下移动，致使转轴17下方的三脚架23悬挂的盘条向下移动，待得盘条完全处于酸洗池1内后，通过进水口4向酸洗池1内输入酸洗液，接着控制第二电机16工作，第二电机16会带动转轴17转动，使得固定头21带动三脚架23转动，致使悬挂在三脚架23上的盘条能够在酸洗液内缓慢转动，盘条转动时会与酸洗液进行摩擦，从而加快盘条表面的锈蚀氧化铁皮的脱落速度，并且转轴17转动时，还会带动套块18转动，使得套块18上安装的第一弹簧19带动撞球20转动，当撞球20转动时会撞击到震动杆22，震动杆22会产生震动，并将震动通过固定头21传导至三脚架23上，从而使得悬挂在三脚架23上的盘条受到震动影响而共振，通过震动时产生的力加速锈皮的脱落速度，从而增加酸洗效率，当酸洗完成后，控制第一电机10带动传动轴11反转，致使两组丝杆12反转，从而使得套接在丝杆12上的两组丝母13反向移动，使得导块14带动支撑架15向上移动，从而将三脚架23带着盘条脱出酸洗液内，并且在盘条脱出酸洗液后，还会因为第二电机16的带动而发生转动，缓慢的转动能够使得盘条上的水受到离心力影响而快速分离，并且震动杆22传导的震动也会加快盘条的脱水效果，从而使得盘条上不会沾染过多的酸洗液，而盘条脱离的锈皮等杂质会被酸洗池1底部的打捞篮5承接，当需要打捞杂质时，只需将两组挂钩8悬挂在支撑架15上，然后控制支撑架15升起，通过挂钩8和锁链7拉动滑块6，使得打捞篮5从酸洗液内被拉出即可，安装时只需将滑块6对准酸洗池1内壁上的滑槽向下滑动，使得打捞篮5沉入酸洗池1的底部，并将挂钩8挂在固定环28上即可，以上为本实用新型的全部工作原理。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
