技术领域
本实用新型涉及家饰技术领域，具体为一种家饰用收纳装置。
背景技术
家饰，即家居装饰的简称，包括花瓶、字画、布艺等，让居室增添美感既有实用功能，又兼顾装饰效果。
在储存家饰时需要使用收纳装置，传统的收纳装置不具有扩大使用体积的功能，传统的收纳装置只能收纳体积较小的物品，若对较大体积的物品收纳则需要另一个收纳装置进行收纳，不仅占用更大的空间，不便于人们使用。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种家饰用收纳装置，具备能使收纳装置增加使用体积的优点，解决了传统的收纳装置不具有扩大使用体积的功能，传统的收纳装置只能收纳体积较小的物品，若对较大体积的物品收纳则需要另一个收纳装置进行收纳，不仅占用更大的空间，不便于人们使用的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种家饰用收纳装置，包括第一箱体和第二箱体，所述第一箱体的两侧均固定连接有升降装置，所述第一箱体的背面固定连接有滑轨，所述第一箱体的背面通过滑轨与第二箱体内腔的背面滑动连接，所述第一箱体的底部贯穿至第二箱体的内腔，所述第二箱体内腔背面的两侧均设置有固定装置，所述第二箱体两侧内壁的顶部均设置有轴承。
优选的，所述第一箱体内腔的中心处固定连接有隔板，所述第一箱体的内部通过隔板设置成第一储存空间和第二储存空间。
优选的，所述第二箱体底部的四角均固定连接有支撑柱，所述第二箱体的正面活动连接有柜门。
优选的，所述固定装置包括固定块，所述固定块的顶部与第一箱体接触，所述固定块的一端固定连接有拉杆，所述拉杆远离固定块的一端贯穿第二箱体至第二箱体外侧，所述拉杆的表面套设有弹簧，所述弹簧的一端固定连接于固定块的外侧。
优选的，所述升降装置包括手摇杆和齿轮，所述手摇杆的表面与轴承的内腔活动连接，所述手摇杆的一端贯穿至第二箱体的内腔，且与齿轮的端面固定连接，所述齿轮的轮齿一侧啮合有齿条，所述齿条的端面固定连接于第一箱体的两侧，所述齿条的上端和下端均固定连接有挡块。
(三)有益效果
与现有技术相比，本实用新型提供了一种家饰用收纳装置，具备以下有益效果：
1、本实用新型通过设置齿条、齿轮、手摇杆和轴承相互配合达到了能够控制第一箱体升降的效果，通过设置固定块、弹簧和拉杆相互配合，达到了固定第一箱体的效果，避免第一箱体滑落。
2、本实用新型通过设置滑轨，使得第一箱体在上升的过程中能够保持平稳，且滑轨能够减小摩擦，达到了节省操作者体力的效果，通过设置挡块阻挡齿轮，避免了在操作过程中齿轮脱离齿条的问题。
附图说明

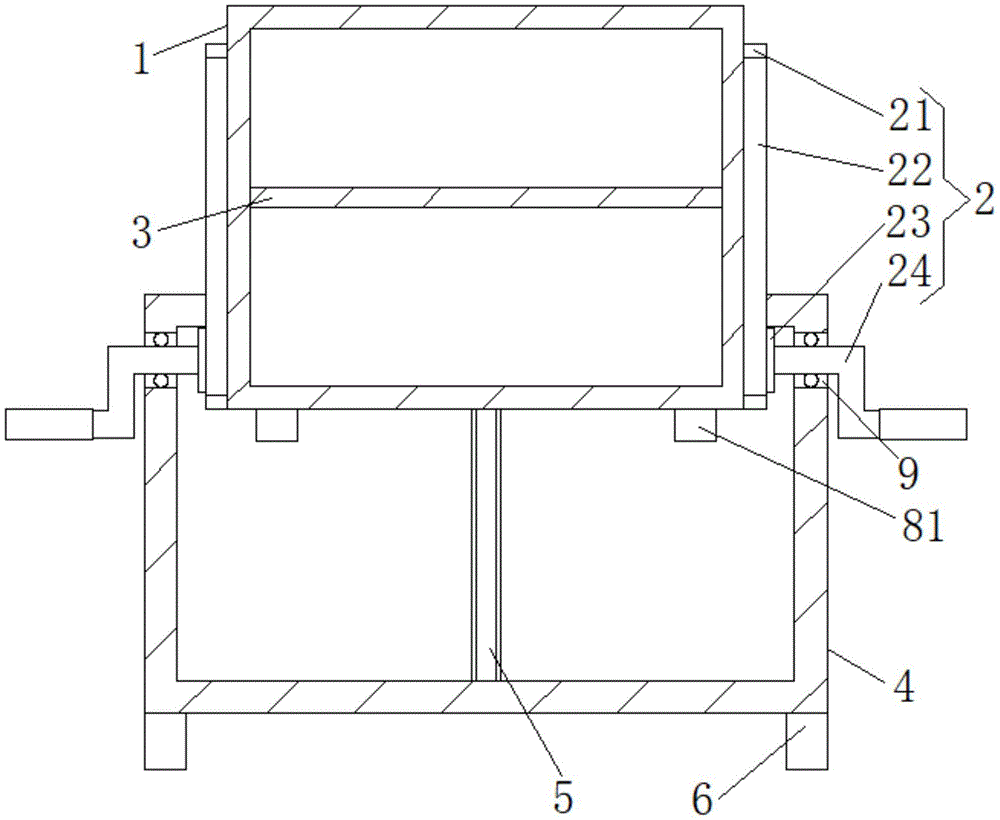

图1为本实用新型结构示意图；
图2为本实用新型左视结构剖面图；
图3为本实用新型图2中A处的局部放大图；
图4为本实用新型升降装置左视结构示意图。
图中：1、第一箱体；2、升降装置；21、挡块；22、齿条；23、齿轮；24、手摇杆；3、隔板；4、第二箱体；5、滑轨；6、支撑柱；7、柜门；8、固定装置；81、固定块；82、拉杆；83、弹簧；9、轴承。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型的所有部件均为通用的标准部件或本领域技术人员知晓的部件，其结构和原理都为本领域技术人员均可通过技术手册得知或通过常规实验方法获知。
请参阅图1-4，一种家饰用收纳装置，包括第一箱体1和第二箱体4，第一箱体1内腔的中心处固定连接有隔板3，第一箱体1的内部通过隔板3设置成第一储存空间和第二储存空间，第一箱体1的两侧均固定连接有升降装置2，升降装置2包括手摇杆24和齿轮23，手摇杆24的表面与轴承9的内腔活动连接，手摇杆24的一端贯穿至第二箱体4的内腔，且与齿轮23的端面固定连接，齿轮23的轮齿一侧啮合有齿条22，齿条22的端面固定连接于第一箱体1的两侧，齿条22的上端和下端均固定连接有挡块21，通过设置挡块21阻挡齿轮23，避免了在操作过程中齿轮23脱离齿条22的问题，第一箱体1的背面固定连接有滑轨5，通过设置滑轨5，使得第一箱体1在上升的过程中能够保持平稳，且滑轨5能够减小摩擦，达到了节省操作者体力的效果，第一箱体1的背面通过滑轨5与第二箱体4内腔的背面滑动连接，第二箱体4底部的四角均固定连接有支撑柱6，第二箱体4的正面活动连接有柜门7，第一箱体1的底部贯穿至第二箱体4的内腔，第二箱体4内腔背面的两侧均设置有固定装置8，固定装置8包括固定块81，固定块81的顶部与第一箱体1接触，固定块81的一端固定连接有拉杆82，拉杆82远离固定块81的一端贯穿第二箱体4至第二箱体4外侧，拉杆82的表面套设有弹簧83，弹簧83的一端固定连接于固定块81的外侧，第二箱体4两侧内壁的顶部均设置有轴承9，通过设置齿条22、齿轮23、手摇杆24和轴承9相互配合达到了能够控制第一箱体1升降的效果，通过设置固定块81、弹簧83和拉杆82相互配合，达到了固定第一箱体1的效果，避免第一箱体1滑落。
使用时，首先两人握住两侧的手摇杆24旋转，手摇杆24在旋转的同时带动固定在手摇杆24一端的齿轮23旋转，齿轮23的轮齿带动齿条22上升，齿条22带动第一箱体1上升，当第一箱体1上升至固定块81的上方时，被挤压的弹簧83恢复原状，使固定块81被推至第一箱体1的下方，此时操作者松开手摇杆24，第一箱体1与固定块81接触，固定块81顶部的一侧被第一箱体1挤压，另一侧在第二箱体4内，运用杠杆原理，对第一箱体1进行固定，防止第一箱体1滑落。
本申请文件中使用到的标准零件均可以从市场上购买，而且根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中常规的型号，控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接，且说明书中提到的外设控制器可为本文提到的电器元件起到控制作用，而且该外设控制器为常规的已知设备。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
