技术领域
本实用新型涉及通信设施技术领域，具体为一种用于通信设施的信号塔攀爬保护装置。
背景技术
信号塔是中国移动，中国联通，中国电信等网络运营商所建立的一种无线信号发射装置，信号塔广泛得到建设在城市中，对城市的通信起着重要的作用，信号塔发生故障时需要工作人员攀爬到塔上进行检修，但在攀爬的过程中容易发生踏空坠落的危险，因此需要使用到一种攀爬保护装置来保证工作人员的人生安全。
现今市场上的此类攀爬保护装置种类繁多，基本可以满足人们的使用需求，但是依然存在一定的不足之处，具体问题有以下几点。
(1)传统的此类攀爬保护装置在使用时通常难以调节防护绳索的长度，防护绳索过长容易造成工作人员的肢体与绳索缠绕，存在一定的安全隐患；
(2)传统的此类攀爬保护装置在使用时通常需要靠人力的牵引才能时防护箍随身移动，需要消耗一定的劳动力，增加了工作人员的劳动强度；
(3)传统的此类攀爬保护装置在使用时容易由于工作人员的不当操作而产生一定的危险，缺乏双重保障措施，给保护装置的使用带来不便。
实用新型内容
本实用新型的目的在于提供一种用于通信设施的信号塔攀爬保护装置，以解决上述背景技术中提出攀爬保护装置在使用时容易出现绳索与工作人员肢体缠绕的情况，防护箍牵引需要消耗劳动力和缺乏双重保障的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于通信设施的信号塔攀爬保护装置，包括第一防护外箍、第一防护内箍、锁勾、第二防护外箍和收卷结构，所述第一防护外箍的一侧设置有第二防护外箍，且第一防护外箍的内侧设置有第一防护内箍，并且第二防护外箍的内侧设置有第二防护内箍，第二防护内箍与第一防护内箍皆通过连接杆与第二防护外箍和第一防护外箍固定连接，所述第一防护内箍和第二防护内箍的内侧设置有导杆，所述第一防护外箍一侧的外壁上套装有第一环套，且第一环套下方的第一防护外箍底端设置有收卷结构。
优选的，所述第一防护外箍的两端皆安装有第一连接件，且第一连接件一侧的第二防护外箍两端皆固定有第二连接件，并且第一连接件与第二连接件的内部皆设置有安装螺孔，安装螺孔的内部设置有安装螺栓，安装螺栓与安装螺孔螺纹连接。
优选的，所述第一防护内箍和第二防护内箍一侧的内壁上皆设置有导向槽，且导向槽的内壁上固定有支撑杆，并且支撑杆的外壁上套装有导向轮，导向轮与导杆紧密贴合。
优选的，所述第二防护外箍一侧的外壁上套装有第二环套，且第二环套一侧的外壁上固定有连接绳，并且连接绳的一端安装有锁勾。
优选的，所述收卷结构的内部依次设置有收纳盒、转杆和转柄，第一防护外箍的底端安装有收纳盒，且收纳盒的内部设置有转杆，转杆的两端皆与收纳盒的内壁相铰接。
优选的，所述收纳盒一侧的外壁上铰接有转柄，转柄的一端延伸至收纳盒的内部并与转杆固定连接，且收纳盒一侧的外壁上设置有开口，转杆的外壁上缠绕有防护绳索，且防护绳索的一端贯穿开口延伸至收纳盒的外部并安装有连接环，防护绳索的另一端延伸至收纳盒的外部并与第一环套固定连接。
与现有技术相比，本实用新型的有益效果是：该用于通信设施的信号塔攀爬保护装置不仅提高了攀爬保护装置使用时的利落性，减小了第一防护外箍和第二防护外箍移动时的牵引力，而且实现了攀爬保护装置的双重防护功能；
(1)通过设置有收纳盒、转杆、转柄、防护绳索和连接环，转动转柄使其带动转杆旋转，将防护绳索调节至合适的长度，避免防护绳索的长度过长出现缠绕的情况，提高了攀爬保护装置使用时的利落性；
(2)通过设置有导向槽、支撑杆和导向轮，导向轮在支撑杆的作用下与导杆的外壁贴合并沿着导杆滚动上升，导向轮带动第一防护外箍和第二防护外箍同步上升，减小了第一防护外箍和第二防护外箍移动时的牵引力，减轻了工作人员的劳动强度；
(3)通过设置有第二环套、连接绳和锁勾，将锁勾扣在信号塔的架体上，锁勾通过连接绳与第二环套固定连接，同时第二环套与第二防护外箍滑动连接，实现了攀爬保护装置的双重防护功能，提高了攀爬保护装置使用时的安全性。
附图说明

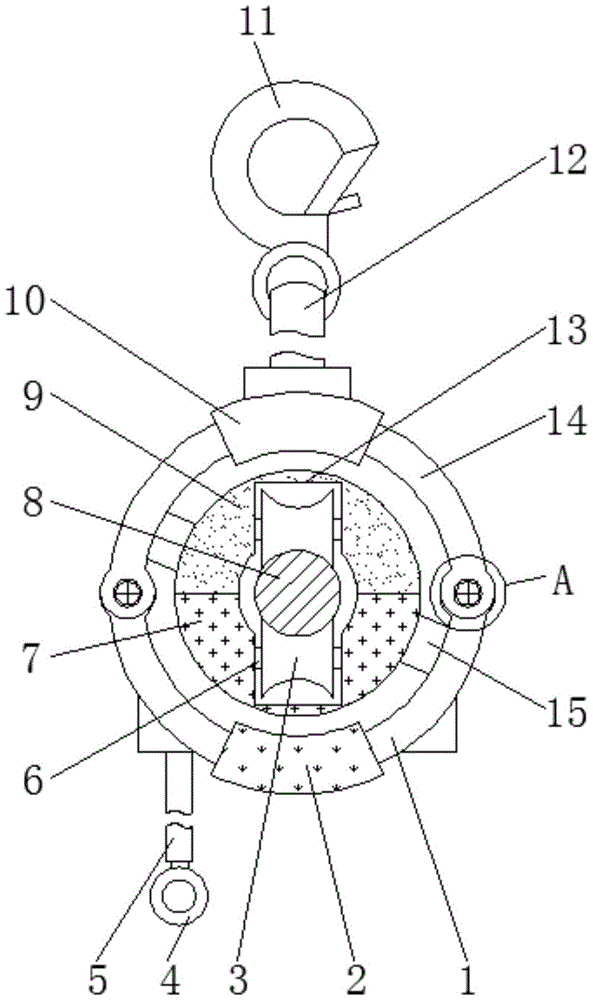

图1为本实用新型的俯视结构示意图；
图2为本实用新型的正视结构示意图；
图3为本实用新型的图1中A处放大结构示意图；
图4为本实用新型的收卷结构剖视放大结构示意图。
图中：1、第一防护外箍；2、第一环套；3、导向轮；4、连接环；5、防护绳索；6、支撑杆；7、第一防护内箍；8、导杆；9、第二防护内箍；10、第二环套；11、锁勾；12、连接绳；13、导向槽；14、第二防护外箍；15、连接杆；16、开口；17、收卷结构；1701、收纳盒；1702、转杆；1703、转柄；18、第一连接件；19、安装螺栓；20、第二连接件；21、安装螺孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供的一种实施例：一种用于通信设施的信号塔攀爬保护装置，包括第一防护外箍1、第一防护内箍7、锁勾11、第二防护外箍14和收卷结构17，第一防护外箍1的一侧设置有第二防护外箍14，且第一防护外箍1的内侧设置有第一防护内箍7，并且第二防护外箍14的内侧设置有第二防护内箍9；
第二防护外箍14一侧的外壁上套装有第二环套10，且第二环套10一侧的外壁上固定有连接绳12，并且连接绳12的一端安装有锁勾11，用于双重防护工作；
第一防护外箍1的两端皆安装有第一连接件18，且第一连接件18一侧的第二防护外箍14两端皆固定有第二连接件20，并且第一连接件18与第二连接件20的内部皆设置有安装螺孔21，安装螺孔21的内部设置有安装螺栓19，安装螺栓19与安装螺孔21螺纹连接，用于第一防护外箍1和第二防护外箍14的安装工作；
第一防护内箍7和第二防护内箍9一侧的内壁上皆设置有导向槽13，且导向槽13的内壁上固定有支撑杆6，并且支撑杆6的外壁上套装有导向轮3，导向轮3与导杆8紧密贴合，用于减小牵引力；
第二防护内箍9与第一防护内箍7皆通过连接杆15与第二防护外箍14和第一防护外箍1固定连接，第一防护内箍7和第二防护内箍9的内侧设置有导杆8，第一防护外箍1一侧的外壁上套装有第一环套2，且第一环套2下方的第一防护外箍1底端设置有收卷结构17；
收卷结构17的内部依次设置有收纳盒1701、转杆1702和转柄1703，第一防护外箍1的底端安装有收纳盒1701，且收纳盒1701的内部设置有转杆1702，转杆1702的两端皆与收纳盒1701的内壁相铰接，收纳盒1701一侧的外壁上铰接有转柄1703，转柄1703的一端延伸至收纳盒1701的内部并与转杆1702固定连接，且收纳盒1701一侧的外壁上设置有开口16，转杆1702的外壁上缠绕有防护绳索5，且防护绳索5的一端贯穿开口16延伸至收纳盒1701的外部并安装有连接环4，防护绳索5的另一端延伸至收纳盒1701的外部并与第一环套2固定连接；
在工作人员左右移动时，通过转动转柄1703使其带动转杆1702旋转，从而将防护绳索5调节至合适的长度，避免防护绳索5的长度过长出现缠绕的情况，降低了不必要的安全隐患，提高了攀爬保护装置使用时的利落性。
工作原理：使用时，工作人员首先将连接环4与身上的防护装备连接，其次将第一防护外箍1与第二防护外箍14套装在导杆8的外部，再将第一连接件18和第二连接件20重合并通过安装螺栓19与安装螺孔21的螺纹连接使得第一防护外箍1和第二防护外箍14固定连接，在工作人员的攀爬过程中，第一防护内箍7和第二防护内箍9内壁上的导向轮3在支撑杆6的作用下与导杆8的外壁贴合并沿着导杆8滚动上升，在导向轮3的滚动作用下带动第一防护外箍1和第二防护外箍14同步上升，大大减小了第一防护外箍1和第二防护外箍14移动时所需的牵引力，从而减轻了工作人员的劳动强度，然后，当到达制定位置时，工作人员将锁勾11扣在信号塔的架体上，锁勾11通过连接绳12与第二环套10固定连接，同时第二环套10与第二防护外箍14滑动连接，实现了攀爬保护装置的双重防护功能，提高了攀爬保护装置使用时的安全性，最后，在工作人员左右移动时，通过转动转柄1703使其带动转杆1702旋转，从而将防护绳索5调节至合适的长度，避免防护绳索5的长度过长出现缠绕的情况，降低了不必要的安全隐患，提高了攀爬保护装置使用时的利落性，完成用于通信设施的信号塔攀爬保护装置的工作。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
