技术领域
本实用新型涉及谐振器生产制造的技术领域，特别涉及一种精度高的石英晶体谐振器测试仪。
背景技术
石英晶体谐振器，简称石英晶体或晶振，是利用石英晶体（又称水晶）的压电效应，用来产生高精度振荡频率的一种电子元件，属于被动元件；该元件主要由石英晶片、基座、外壳、银胶、银等成分组成；根据引线状况可分为直插（有引线）与表面贴装（无引线）两种类型。
石英晶体谐振器在使用前需要进行质量检测，现有检测方式都是抽样检测，在检测的过程中，通常是工人手动进行检测，但是这种检测方式，需要工人将检测用的电极棒与石英晶体的电极接触，但是人工手动操作经常出现对不准的问题，导致工作效率的降低，影响也起的生产效率。
实用新型内容
本实用新型所要解决的技术问题是提供一种精度高的石英晶体谐振器测试仪，以解决现有技术中导致的上述多项缺陷。
为实现上述目的，本实用新型提供以下的技术方案：一种精度高的石英晶体谐振器测试仪，包括机架，所述机架内壁固定连接有横梁板，所述横梁板上固定连接有第一伺服电机、齿轮箱，所述横梁板上还转动连接有转动柱，所述第一伺服电机的输出轴与齿轮箱的输入端连接，所述转动柱与齿轮箱的输出端连接，所述转动柱贯穿机架并与机架转动连接；所述转动柱上固定连接有圆柱形安装柱，所述安装柱的左右两平面分别固定连接有第二伺服电机和L形支撑板，所述支撑板上转动连接有转盘，所述第二伺服电机的输出轴与转盘固定连接，且第二伺服电机的输出轴与转盘的圆心在同一条直线上；所述转盘上远离第二伺服电机的平面固定连接有载物板，所述载物板上开设有一载物槽；所述机架上还固定连接有侧板，所述侧板上设置有一竖向的滚珠丝杠模组，所述滚珠丝杠模组的滚珠螺母上固定连接有定位板，所述定位板上设置有电极棒。
优选的：所述滚珠丝杠模组是由伺服电机的输出轴与滚珠丝杠中的螺杆固定连接而成。
优选的：所述载物板上还开设有一限位孔，所述限位孔与载物槽连通，所述载物槽内滑动放置一档杆，所述档杆用于限制石英晶体脱离载物槽。
优选的：所述机架上还固定连接有接料板。
优选的：所述接料板上设置有海绵垫。
采用以上技术方案的有益效果是：本申请通过第一伺服电机带动转动柱转动，转动柱带动安装柱转动，转动的安装柱带动载物板转动，工人将石英晶体放在载物槽内，这样就能将石英晶体转动至电极棒的下方，此时通过滚珠丝杠模组带动电极棒向下移动与石英晶体的电极处接触，从而完成检测，其中第二伺服电机的作用是带动载物板转动，从而完成下料。
附图说明

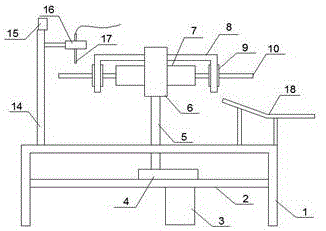

图1是本实用新型一种精度高的石英晶体谐振器测试仪的主视图。
图2是本实用新型载物板的俯视图。
其中：机架1、横梁板2、第一伺服电机3、齿轮箱4、转动柱5、安装柱6、第二伺服电机7、支撑板8、转盘9、载物板10、载物槽11、限位孔12、档杆13、侧板14、滚珠丝杠模组15、定位板16、电极棒17、接料板18、石英晶体19。
具体实施方式
下面结合附图详细说明本实用新型的实施例。
实施例,如图1-2所示，本实用新型公开了一种精度高的石英晶体谐振器测试仪，包括机架1，所述机架1内壁固定连接有横梁板2，所述横梁板2上固定连接有第一伺服电机3、齿轮箱4，所述横梁板2上还转动连接有转动柱5，所述第一伺服电机3的输出轴与齿轮箱4的输入端连接，所述转动柱5与齿轮箱4的输出端连接，所述转动柱5贯穿机架1并与机架1转动连接；所述转动柱5上固定连接有圆柱形安装柱6，所述安装柱6的左右两平面分别固定连接有第二伺服电机7和L形支撑板8，所述支撑板8上转动连接有转盘9，所述第二伺服电机7的输出轴与转盘9固定连接，且第二伺服电机7的输出轴与转盘9的圆心在同一条直线上；所述转盘9上远离第二伺服电机7的平面固定连接有载物板10，所述载物板10上开设有一载物槽11；所述机架1上还固定连接有侧板14，所述侧板14上设置有一竖向的滚珠丝杠模组15，所述滚珠丝杠模组15的滚珠螺母上固定连接有定位板16，所述定位板16上设置有电极棒17。
优选的：所述滚珠丝杠模组15是由伺服电机的输出轴与滚珠丝杠中的螺杆固定连接而成。
优选的：所述载物板10上还开设有一限位孔12，所述限位孔12与载物槽11连通，所述载物槽11内滑动放置一档杆13，所述档杆13用于限制石英晶体19脱离载物槽11。
优选的：所述机架1上还固定连接有接料板18，所述接料板18用于接收载物板10上落下的石英晶体19。
优选的：所述接料板18上设置有海绵垫。
本实用新型的技术方案是这样实施的：在使用时，先将石英晶体19放在载物板10的载物槽11内，然后将档杆13插入限位孔12内，通过档杆13来防止石英晶体19脱离载物槽11，然后启动第一伺服电机3，第一伺服电机3带动转动柱5转动，转动柱5带动安装柱6转动，安装柱6转动带动载物板10转动，当载有石英晶体19的载物板10转动至电极棒17的下方时，停止第一伺服电机3，然后启动滚珠丝杠模组15，滚珠丝杠模组15带动电极棒17向下移动，使得电极棒17与石英晶体19的电极处接触，从而完成检测；然后滚珠丝杠模组15带动电极棒17回归原来位置，此时第一伺服电机3再次启动，第一伺服电机3带动载物板10转动至原来位置，然后工人拔出档杆13，再启动第二伺服电机7，第二伺服电机7带动载物板10转动360°，在转动的过程中，石英晶体19会掉落在接料板18上。
以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
