一种套筒拾取装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:机械行业
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及零件加工辅助工具技术领域,特别涉及一种套筒拾取装置。


背景技术

套筒是指套筒扳手的简称,因其是套在各类扳手之上并且形如筒状,故被大家俗称为套筒,是常用的生产、维修、生活工具,套筒扳手是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成,特别适用于拧转地位十分狭小或凹陷很深处的螺栓或螺母,由于套筒的体积特别小,在使用的过程中难免会出现掉落的情况,对于特殊的地形,人工难以拾取,就需要专有的套筒拾取装置进行拾取,现有的套筒拾取装置,难以实现拆卸,不方便收纳,并且对于拐角的地方因无法实现转动难以拾取,故此,我们提出一种新型的套筒拾取装置。


实用新型内容

本实用新型的主要目的在于提供一种套筒拾取装置,可以有效解决背景技术中的问题。

为实现上述目的,本实用新型采取的技术方案为:

一种套筒拾取装置,包括主杆和副杆,所述主杆和副杆处在同一水平线上,且主杆和副杆之间活动安装有增杆装置,所述副杆右端螺旋安装有转向装置,所述转向装置右端固定连接有套换连接柱,所述套换连接柱右端中部套接有走线环,且套换连接柱右端套接有张闭装置,所述主杆左端套接有松紧把手,所述松紧把手左端固定连接有连接绳,且连接绳的另一端与张闭装置连接在一起,所述增杆装置外表面设置有防滑套。

优选的,所述连接绳右端固定连接有连接螺环,且连接绳左端固定连接有连接螺柱,所述连接螺环和连接螺柱尺寸大小相同,所述增杆装置为左右穿通结构,所述增杆装置左部开有螺纹孔,且增杆装置右部外表面刻有螺纹,所述增杆装置右端套接有走线环,所述连接绳穿插于走线环内,所述增杆装置左端与主杆和副杆均通过螺纹连接在一起。

优选的,所述转向装置包括左转向柱、固定螺栓、固定螺母和右转向柱,所述左转向柱和右转向柱均为左右穿通结构,且左转向柱和右转向柱右端均卡接有走线环,所述固定螺栓后部开有走线圆槽,所述右转向柱右部外表面刻有螺纹,所述固定螺栓依次穿过左转向柱后端和右转向柱后端并通过固定螺母将左转向柱和右转向柱活动连接在一起,所述左转向柱与副杆右部螺纹连接在一起,所述右转向柱右端与套换连接柱左端固定连接在一起。

优选的,所述张闭装置主要结构有上张片、下张片、前固定环、后固定环和连接软栓,所述上张片和下张片为上下对称分布弧形结构,且上张片和下张片相对面中部均固定连接有连线环,所述连接软栓设置有两组,且一组连接软栓穿过上张片左部并将前固定环和后固定环活动连接在一起,所述下张片和前固定环和后固定环连接方式和上张片连接方式相同,所述下张片上端左部固定安装有张力弹簧,且张力弹簧上端与上张片下端固定连接在一起,所述连线环与连接绳固定连接在一起,所述张闭装置通过前固定环和后固定环共同套接在套换连接柱右部。

优选的,所述松紧把手包括连接长环、手柄和固线环,所述连接长环上端活动连接有手柄,且手柄左端固定连接有固线环,所述连接长环右端内部套接有走线环,所述连接长环与主杆左端固定连接在一起,所述固线环与连接绳固定连接在一起。

优选的,所述左转向柱和右转向柱上的走线环位置相对应。

与现有技术相比,本实用新型具有如下有益效果:

1、本实用新型中,通过在整个装置上设置增杆装置配合连接绳的特殊连接方式,能够增加整个装置的长度,并且不影响连接绳的连接作用,适应更深的地形拾取;

2、设置转向装置,通过左转向柱和右转向柱转向作用,能够实现装置的转向,固定螺栓的特殊结构和走线环保护了连接绳在装置转向时不受断裂,增加了装置的使用寿命;

3、设置张闭装置和松紧把手,通过之间的连接绳连接作用,使用松紧把手控制张闭装置张开与闭合,从而对套筒从内部进行拾取,提高了拾取的工作效率。


附图说明

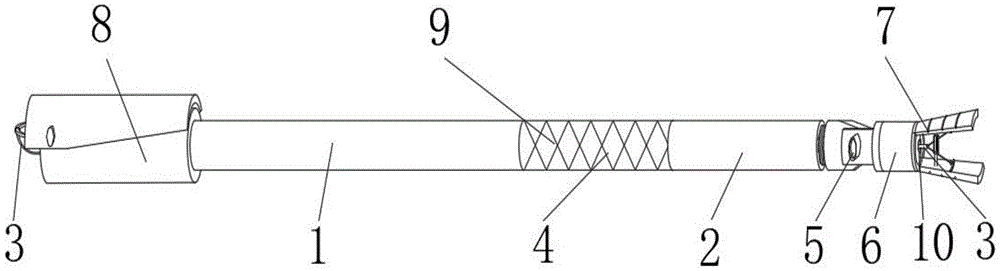

图1为本实用新型一种套筒拾取装置的整体结构示意图;

图2为本实用新型一种套筒拾取装置的增杆装置和连接绳的连接示意图;

图3为本实用新型一种套筒拾取装置的转向装置的连接示意图;

图4为本实用新型一种套筒拾取装置的张闭装置的连接示意图;

图5为本实用新型一种套筒拾取装置的松紧把手的整体结构示意图。

图中:1、主杆;2、副杆;3、连接绳;4、增杆装置;5、转向装置;6、套换连接柱;7、张闭装置;8、松紧把手;9、防滑套;10、走线环;31、连接螺环;32、连接螺柱;51、左转向柱;52、固定螺栓;53、固定螺母;54、右转向柱;71、上张片;72、下张片;73、前固定环;74、后固定环;75、连线环;76、张力弹簧;77、连接软栓;81、连接长环;82、手柄;83、固线环。


具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。

在本实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。

在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-5所示,一种套筒拾取装置,包括主杆1和副杆2,主杆1和副杆2处在同一水平线上,且主杆1和副杆2之间活动安装有增杆装置4,副杆2右端螺旋安装有转向装置5,转向装置5右端固定连接有套换连接柱6,套换连接柱6右端中部套接有走线环10,且套换连接柱6右端套接有张闭装置7,主杆1左端套接有松紧把手8,松紧把手8左端固定连接有连接绳3,且连接绳3的另一端与张闭装置7连接在一起,增杆装置4外表面设置有防滑套9。

连接绳3右端固定连接有连接螺环31,且连接绳3左端固定连接有连接螺柱32,连接螺环31和连接螺柱32尺寸大小相同,增杆装置4为左右穿通结构,且增杆装置4外表面为防滑凹凸结构,增杆装置4左部开有螺纹孔,且增杆装置4右部外表面刻有螺纹,增杆装置4右端套接有走线环10,连接绳3穿插于走线环10内,增杆装置4左端与主杆1和副杆2均通过螺纹连接在一起,方便整个装置增卸增杆装置4;转向装置5包括左转向柱51、固定螺栓52、固定螺母53和右转向柱54,左转向柱51和右转向柱54均为左右穿通结构,且左转向柱51和右转向柱54右端均卡接有走线环10,固定螺栓52后部开有走线圆槽,右转向柱54右部外表面刻有螺纹,固定螺栓52依次穿过左转向柱51后端和右转向柱54后端并通过固定螺母53将左转向柱51和右转向柱54活动连接在一起,左转向柱51与副杆2右部螺纹连接在一起,右转向柱54右端与套换连接柱6左端固定连接在一起,转向装置5通过松紧旋拧固定螺母53调节方向;张闭装置7主要结构有上张片71、下张片72、前固定环73、后固定环74和连接软栓77,上张片71和下张片72为上下对称分布弧形结构,且上张片71和下张片72相对面中部均固定连接有连线环75,上张片71和下张片72的外表面均设置有防滑皮套,连接软栓77设置有两组,且一组连接软栓77穿过上张片71左部并将前固定环73和后固定环74活动连接在一起,下张片72和前固定环73和后固定环74连接方式和上张片71连接方式相同,下张片72上端左部固定安装有张力弹簧76,且张力弹簧76上端与上张片71下端固定连接在一起,张力弹簧76为上下外张作用力,连线环75与连接绳3固定连接在一起,张闭装置7通过前固定环73和后固定环74共同套接在套换连接柱6右部;松紧把手8包括连接长环81、手柄82和固线环83,连接长环81上端活动连接有手柄82,且手柄82左端固定连接有固线环83,连接长环81右端内部套接有走线环10,连接长环81与主杆1左端固定连接在一起,固线环83与连接绳3固定连接在一起;左转向柱51和右转向柱54上的走线环10位置相对应,转向装置5发生旋转时不影响连接绳3走线。

需要说明的是,本实用新型为一种套筒拾取装置,首先就是将各个装置进行安装,在连接绳3的右端连接两根细线,分别固定在连线环75上,在将连接绳3依次穿过套换连接柱6和转向装置5右端的走线环10,穿过副杆2,将连接绳3的左端连接螺柱32与增杆装置4内的连接螺环31连接在一起,在通过增杆装置4内的连接螺柱32与主杆1内连接绳3的连接螺环31连接在一起,最后将连接绳3的最左端连接到松紧把手8上的固线环83上,通过螺旋连接方式依次将套换连接柱6和转向装置5和副杆2和增杆装置4和主杆1安装在一起,使用时,通过手握松紧把手8的连接长环81和手柄82,利用杠杆原理将连接绳3的拉紧,带动上张片71和下张片72处于闭合状态,找到需要拾取的套筒,将闭合的上张片71和下张片72套进套筒内,松开松紧把手8,在张力弹簧76的反向弹力作用下,上张片71和下张片72张开,将套筒紧紧套接在一起,进行拾取,当套筒处在拐弯处,需要将张闭装置7进行转动才能拾取,通过旋松5转向装置中的固定螺母53,调整好左转向柱51和右转向柱54之间的角度,在旋紧固定螺母53,进行套筒拾取,当套筒位置较远时,需要外加增杆装置4增加装置的总体长度,整个装置结构简单,操作方便,适合微小的套筒复杂地形内的拾取工作,装置不仅能够灵活实现增长转动,还可实现可拆卸,方便收纳携带。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
