技术领域
本实用新型涉及电主轴技术领域，具体为一种便于保养的高性能电主轴。
背景技术
电主轴是最近几年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术。高速数控机床主传动系统取消了带轮传动和齿轮传动。机床主轴由内装式电动机直接驱动，从而把机床主传动链的长度缩短为零，实现了机床的“零传动”。日常保养工作主要是清洁，这看似小事，但是对延长高速电主轴寿命起着很大的作用！主轴电机是一个天天都在磨损的部件，要想延长其寿命就必须通过保养为其提供一个良好的工作环境！主轴电机的日常保养要从以下方面着手。
目前部分便于保养的高性能电主轴，不便于安装和拆卸，不便于对电主轴的清洁。
实用新型内容
本实用新型的目的在于提供一种便于保养的高性能电主轴，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于保养的高性能电主轴，包括冷却盒，所述冷却盒的内部设置有电主轴本体，所述冷却盒的底部外表面固定安装有高精度夹头螺帽，所述高精度夹头螺帽延伸至冷却盒的内部与电主轴本体的底部固定连接，所述冷却盒的一侧外壁固定安装有第一安装块，所述冷却盒的另一侧外壁固定安装有第二安装块，所述冷却盒的顶部外表面固定安装有固定板，所述固定板的顶部设置有安装板，所述安装板的底部外表面固定安装有第一固定块和第二固定块，所述第一固定块的一侧外表面固定安装有第一卡块，所述第二固定块的一侧外表面固定安装有第二卡块，所述固定板的顶部外表面固定安装有第一L形卡块和第二L形卡块，所述安装板的底部开设有第一L形卡槽和第二L形卡槽，所述冷却盒的前端外壁固定安装有吸尘盒，所述吸尘盒的底部外表面固定安装有软管，所述软管的一端固定连接有吸尘管，所述吸尘管的一端固定连接有吸尘嘴，所述软管、吸尘管和吸尘嘴均与吸尘盒的内部相通，所述吸尘盒的内侧顶部固定安装有抽风机，所述吸尘盒的内部设置有过滤网。
优选的，所述吸尘盒的外壁铰接安装有盖板，所述盖板的前端外壁镶嵌有玻璃窗且玻璃窗的外壁为弧面。
优选的，所述冷却盒的前端外表面固定安装有魔术贴和固定器，所述魔术贴上固定安装有固定带。
优选的，所述吸尘管上设有防滑纹。
优选的，所述固定板上开设有第一凹槽和第二凹槽，所述第一卡块与第一凹槽相卡接，所述第二卡块与第二凹槽相卡接。
优选的，所述第一安装块和第二安装块上均开设有三组螺纹孔。
与现有技术相比，本实用新型的有益效果是：
该便于保养的高性能电主轴，冷却盒的设置，为了尽快给高速运行的电主轴本体散热，通过抽风机、吸尘盒、软管、吸尘管、吸尘嘴的配合使用，清理主轴电机的废屑，防止废屑堆积，以此避免废屑进入电主轴本体的内部，第一安装块和第二安装块的设置，起到一个固定的作用，通过固定板、第一卡块、第二卡块、第一固定块、第二固定块、安装板、第一L形卡槽、第二L形卡槽、第一L形卡块和第二L形卡块的配合使用，便于电主轴本体的安装和拆卸，便于工作人员对电主轴本体的日常保养，过滤网的设置，对灰尘和废屑进行过滤，盖板的设置，便于对灰尘和废屑进行处理。
附图说明

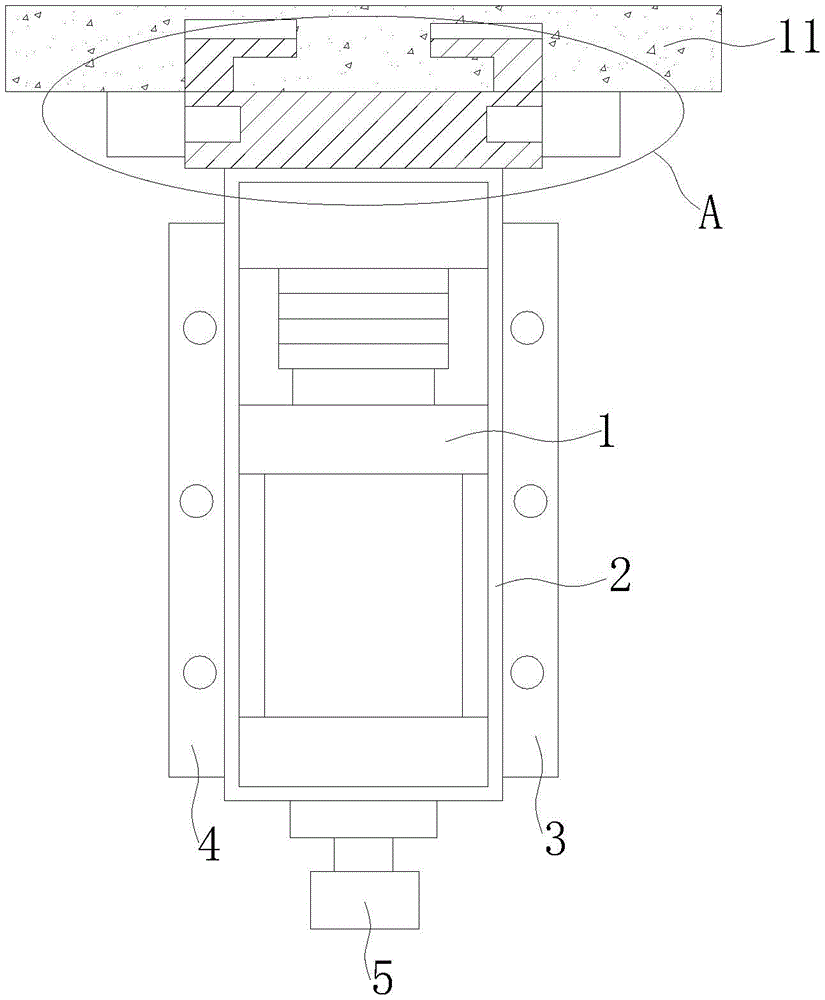

图1为本实用新型的结构示意图；
图2为本实用新型的主视图；
图3为本实用新型吸尘盒的结构示意图；
图4为本实用新型图1中A的放大图。
图中：1电主轴本体、2冷却盒、3第一安装块、4第二安装块、5高精度夹头螺帽、6固定板、7第一卡块、8第二卡块、9第一固定块、10第二固定块、11安装板、12第一L形卡槽、13第二L形卡槽、14第一L形卡块、15第二L形卡块、16吸尘盒、17软管、18吸尘管、19吸尘嘴、20盖板、21魔术贴、22固定带、23固定器、24抽风机、25过滤网、26第一凹槽、27第二凹槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种便于保养的高性能电主轴，包括冷却盒2，冷却盒2的设置，为了尽快给高速运行的电主轴本体1散热，冷却盒2的内部设置有电主轴本体1，冷却盒2的底部外表面固定安装有高精度夹头螺帽5，高精度夹头螺帽5延伸至冷却盒2的内部与电主轴本体1的底部固定连接，冷却盒2的一侧外壁固定安装有第一安装块3，冷却盒2的另一侧外壁固定安装有第二安装块4，第一安装块3和第二安装块4的设置，起到一个固定的作用，冷却盒2的顶部外表面固定安装有固定板6，固定板6的顶部设置有安装板11，安装板11的底部外表面固定安装有第一固定块9和第二固定块10，第一固定块9的一侧外表面固定安装有第一卡块7，第二固定块10的一侧外表面固定安装有第二卡块8，固定板6的顶部外表面固定安装有第一L形卡块14和第二L形卡块15，安装板11的底部开设有第一L形卡槽12和第二L形卡槽13，通过固定板6、第一卡块7、第二卡块8、第一固定块9、第二固定块10、安装板11、第一L形卡槽12、第二L形卡槽13、第一L形卡块14和第二L形卡块15的配合使用，便于电主轴本体1的安装和拆卸，便于工作人员对电主轴本体1的日常保养，冷却盒2的前端外壁固定安装有吸尘盒16，吸尘盒16的底部外表面固定安装有软管17，软管17的一端固定连接有吸尘管18，吸尘管18的一端固定连接有吸尘嘴19，软管17、吸尘管18和吸尘嘴19均与吸尘盒16的内部相通，吸尘盒16的内侧顶部固定安装有抽风机24，通过抽风机24、吸尘盒16、软管17、吸尘管18、吸尘嘴19的配合使用，清理主轴电机的废屑，防止废屑堆积，以此避免废屑进入电主轴本体1的内部，吸尘盒16的内部设置有过滤网25，过滤网25的设置，对灰尘和废屑进行过滤。
吸尘盒16的外壁铰接安装有盖板20，盖板20的设置，便于对灰尘和废屑进行处理，盖板20的前端外壁镶嵌有玻璃窗且玻璃窗的外壁为弧面，冷却盒2的前端外表面固定安装有魔术贴21和固定器23，魔术贴21上固定安装有固定带22，对软管17起到一个固定作用，吸尘管18上设有防滑纹，固定板6上开设有第一凹槽26和第二凹槽27，第一卡块7与第一凹槽26相卡接，第二卡块8与第二凹槽27相卡接，第一安装块3和第二安装块4上均开设有三组螺纹孔。
使用时，将固定板6、第一卡块7、第二卡块8、第一L形卡块14和第二L形卡块15卡接安装于第一凹槽26、第二凹槽、第一L形卡槽12和第二L形卡槽13内，工作时，控制抽风机启动，将电主轴本体1产生的灰尘和废屑，通过软管17、吸尘管18和吸尘嘴19将灰尘和废屑吸入吸尘盒16内。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
