技术领域
本实用新型涉及打标定位技术领域,具体为一种用于洗衣液生产的打标定位装置。
背景技术
洗衣,生活中再平淡不过的事情,洗衣液的工作原理与传统的洗衣粉,肥皂类同,有效成分都是表面活性剂,区别在于:传统的洗衣粉,肥皂采用的是阴离子型表面活性剂,是以烷基磺酸钠和硬脂酸钠为主,碱性较强,进而在使用时对皮肤的刺激和伤害较大,而洗衣液多采用非离子型表面活性剂,PH接近中性,对皮肤温和,并且排入自然界后,降解较洗衣粉快,所以成为了新一代的洗涤剂,而对瓶装洗衣液的打标定位,在生产洗衣液中也是重要步骤之一。目前,市场上现有的用于洗衣液生产的打标定位装置结构复杂,使用不方便,在现有的技术中,需要人工进行定位,费时费力,工作效率低,现有的打标定位装置在打标时,夹紧力大,容易对洗衣液瓶夹变形,夹紧力小,洗衣液瓶容易出现晃动,导致定位不准确,定位精度低,可靠性差,降低了使用性能,而且适应性差,不能适应不同的,存在较大的局限性。
实用新型内容
(一)解决的技术问题
针对现有技术的不足,本实用新型提供了一种用于洗衣液生产的打标定位装置,解决了结构复杂,使用不方便,在现有的技术中,需要人工进行定位,费时费力,工作效率低,现有的打标定位装置在打标时,夹紧力大,容易对洗衣液瓶夹变形,夹紧力小,洗衣液瓶容易出现晃动,导致定位不准确,定位精度低,可靠性差,降低了使用性能,而且适应性差,不能适应不同的,存在较大的局限性的问题。
(二)技术方案
为实现以上目的,本实用新型通过以下技术方案予以实现:一种用于洗衣液生产的打标定位装置,包括几字形底座,所述几字形底座的开口向上,所述几字形底座的顶部两侧均固定连接有支撑块,所述支撑块的顶部固定连接有电动伸缩杆,所述电动伸缩杆的工作端固定连接有弹性夹紧装置,所述弹性夹紧装置远离电动伸缩杆的一侧固定连接有缓冲保护块,所述几字形底座的表面底边一侧固定连接有直角支撑架,所述直角支撑架的顶部一侧竖直固定连接有液压杆,所述液压杆的工作端固定连接有锥形压紧帽,所述锥形压紧帽的开口向下,所述锥形压紧帽的内壁固定连接有弹性层。
优选的,所述直角支撑架的内壁顶部拐角位置固定连接有加强筋,所述几字形底座表面相对应的两侧且靠近支撑块的位置开设有安装孔。
优选的,所述弹性夹紧装置包括底板,所述底板的表面一侧中央位置与电动伸缩杆的工作端固定连接,所述底板的表面且远离电动伸缩杆的一侧固定连接有弹簧,所述弹簧远离底板的一端固定连接有夹紧板,所述夹紧板的表面且靠近弹簧的位置固定连接有导向杆,所述导向杆与底板之间滑动连接。
优选的,所述底板的表面开设有与导向杆相适配的沉头滑动孔。
优选的,所述缓冲保护块的材料设置为高密度海绵材质,所述弹性层的材料设置为橡胶材质。
(三)有益效果
本实用新型提供了一种用于洗衣液生产的打标定位装置。具备以下有益效果:
(1)、该用于洗衣液生产的打标定位装置,通过支撑块的顶部固定连接有电动伸缩杆,电动伸缩杆的工作端固定连接有弹性夹紧装置,弹性夹紧装置远离电动伸缩杆的一侧固定连接有缓冲保护块,几字形底座的表面底边一侧固定连接有直角支撑架,直角支撑架的顶部一侧竖直固定连接有液压杆,液压杆的工作端固定连接有锥形压紧帽,锥形压紧帽的开口向下,锥形压紧帽的内壁固定连接有弹性层,达到了定位精确,适应性强的效果,结构合理简单,操作便捷,可实现自动定位,省时省力,工作效率高,避免洗衣液瓶出现变形或晃动,可适应不同的洗衣液瓶,降低了局限性,提高了生产效率及使用性能。
附图说明

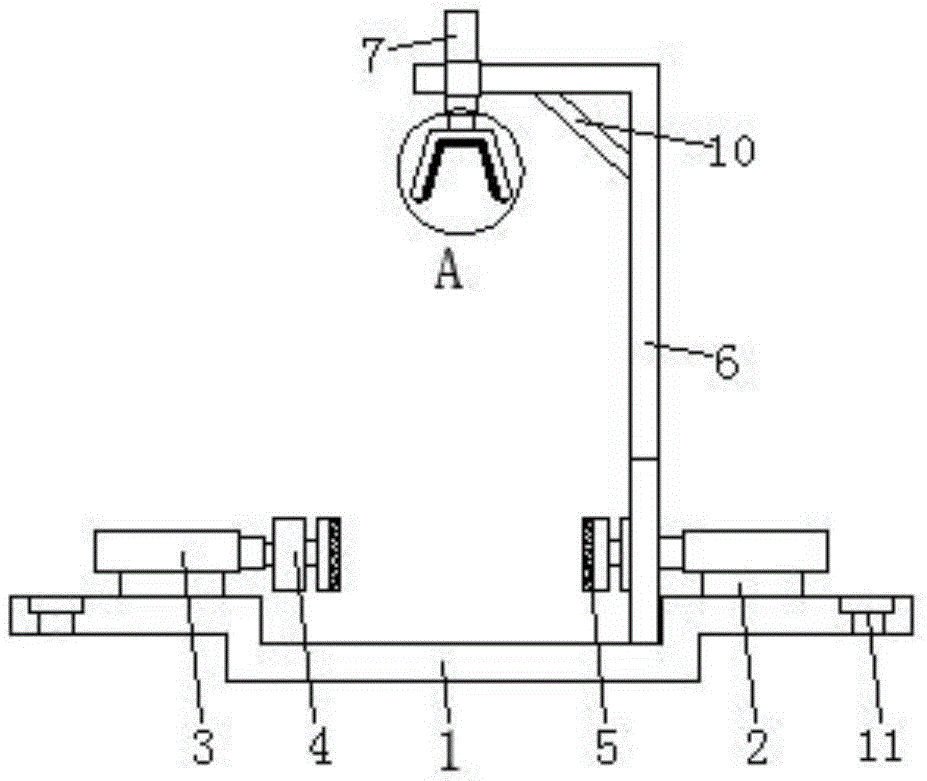

图1为本实用新型结构示意图;
图2为弹性夹紧装置俯视图;
图3为直角支撑架右视图;
图4为图1中A处局部放大图。
图中:1几字形底座、2支撑块、3电动伸缩杆、4弹性夹紧装置、401底板、402弹簧、403夹紧板、404导向杆、5缓冲保护块、6直角支撑架、7液压杆、8锥形压紧帽、9弹性层、10加强筋、11安装孔。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-4,本实用新型提供一种技术方案:一种用于洗衣液生产的打标定位装置,包括几字形底座1,几字形底座1的开口向上,几字形底座1的顶部两侧均固定连接有支撑块2,支撑块2的顶部固定连接有电动伸缩杆3,电动伸缩杆3的工作端固定连接有弹性夹紧装置4,弹性夹紧装置4对洗衣液瓶夹紧可靠牢固,避免出现变形或晃动,弹性夹紧装置4包括底板401,底板401的表面一侧中央位置与电动伸缩杆3的工作端固定连接,底板401的表面且远离电动伸缩杆3的一侧固定连接有弹簧402,弹簧402远离底板401的一端固定连接有夹紧板403,夹紧板403的表面且靠近弹簧402的位置固定连接有导向杆404,底板401的表面开设有与导向杆404相适配的沉头滑动孔,导向杆404与底板401之间滑动连接,弹性夹紧装置4远离电动伸缩杆3的一侧固定连接有缓冲保护块5,缓冲保护块5的材料设置为高密度海绵材质,具有缓冲保护功能,几字形底座1的表面底边一侧固定连接有直角支撑架6,直角支撑架6的顶部一侧竖直固定连接有液压杆7,液压杆7的工作端固定连接有锥形压紧帽8,锥形压紧帽8可适应不同大小的瓶口,锥形压紧帽8的开口向下,锥形压紧帽8的内壁固定连接有弹性层9,弹性层9的材料设置为橡胶材质,弹性层9具有弹性,对洗衣液瓶口起到保护作用,且成本低,直角支撑架6的内壁顶部拐角位置固定连接有加强筋10,加强筋10提高自身强度,稳定性好,几字形底座1表面相对应的两侧且靠近支撑块2的位置开设有安装孔11,安装孔11方便安装固定。
使用时,首先通过安装孔11将装置安装固定在指定位置,当洗衣液自动输送过来,需要定位时,此时启动电动伸缩杆3使其工作,电动伸缩杆3的工作端带动弹性夹紧装置4移动,便可将洗衣液瓶底部夹紧,在夹紧过程中,弹簧402具有缓冲作用,且缓冲保护块5也具有缓冲保护作用,可对洗衣液瓶底夹紧还不会变形,此时再启动液压杆7,液压杆7的工作端带动锥形压紧帽8移动,从而从洗衣液瓶顶口压紧,弹性层9具有弹性,对洗衣液瓶口起到保护作用,从而使得洗衣液瓶定位不动,便可进行打标。
