一种机床用除尘机构

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:机械行业
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及机床技术领域,具体为一种机床用除尘机构。


背景技术

机床是指制造机器的机器,亦称工作母机或工具机,习惯上简称机床,一般分为金属切削机床、锻压机床和木工机床等,机床在国民经济现代化的建设中起着重大作用。

在木材加工时需要使用到木工机床,但现有的木工机床欠缺除尘功能,木材在加工过程中,会产生较多的木屑,较小的木屑漂浮在空中随呼吸道进入肺部,会对工作人员的身体健康造成极大的危害,且使用者在对灰尘以及小木屑进行收集处理时,流动的空气会带动灰尘以及小木屑漂浮,增大了使用者除尘力度,不便于使用者使用。


实用新型内容

本实用新型的目的在于提供一种机床用除尘机构,具备能够对使用过程中产生的木屑进行集中处理的优点,解决了现有的木工机床欠缺除尘功能,木材在加工过程中,会产生较多的木屑,较小的木屑漂浮在空中随呼吸道进入肺部,会对工作人员的身体健康造成极大的危害,且使用者在对灰尘以及小木屑进行收集处理时,流动的空气会带动灰尘以及小木屑漂浮,增大了使用者除尘力度,不便于使用者使用的问题。

为实现上述目的,本实用新型提供如下技术方案:一种机床用除尘机构,包括机床本体,所述机床本体的顶部固定连接有防护罩,所述防护罩的两侧均开设有通口,所述防护罩的内壁固定连接有吸尘罩,所述吸尘罩的顶部贯穿至防护罩的外侧并连通有集尘箱,所述集尘箱的后侧连通有连接管,所述连接管的后侧连通有吸尘器,所述吸尘器的底部与防护罩的顶部固定连接,所述吸尘器的后侧连通有输送管,所述输送管远离吸尘器的一侧连通有外壳,所述外壳的后侧活动连接有箱门,所述外壳内壁的底部活动连接有水箱,所述水箱的内壁固定连接有第一过滤网,所述水箱后侧的底部连通有排水管,所述排水管的表面套设有阀门,所述机床本体的后侧固定连接有放置板,所述外壳的底部与放置板的顶部固定连接,所述放置板的底部固定连接有固定机构,所述外壳顶部的后侧连通有出气管,所述出气管的内壁固定连接有第二过滤网。

优选的,所述固定机构包括支撑板,所述支撑板靠近放置板的一侧与放置板的底部固定连接,所述支撑板远离放置板的一侧固定连接有安装板,所述安装板的内腔活动连接有固定螺栓,所述支撑板通过固定螺栓与机床本体固定连接。

优选的,所述放置板的顶部开设有放置槽,所述外壳靠近放置槽的一侧与放置槽固定连接。

优选的,所述水箱内壁的底部固定连接有与排水管配合使用的导流板,所述外壳内壁的前侧固定连接有与水箱配合使用的导向板。

优选的,所述输送管的表面套设有限位套,且限位套的底部固定连接有固定杆,且固定杆的底部与防护罩的顶部固定连接。

优选的,所述箱门的后侧固定连接有把手,所述外壳的顶部固定连接有与输送管配合使用的定位圈。

与现有技术相比,本实用新型的有益效果如下:

1、本实用新型通过设置防护罩、集尘箱、吸尘罩、连接管、吸尘器、输送管、箱门、阀门、排水管、第一过滤网、第二过滤网、出气管和水箱的配合使用,使用者控制吸尘器运作,将木屑和灰尘通过吸尘罩吸入集尘箱中,集尘箱中的木屑和灰尘会通过连接管进入输送管,输送管将木屑和部分灰尘输送至水箱中,部分灰尘会与水接触融合,另一部分空气会顺着出气管排出,第二过滤网会将空气中的灰尘过滤,使用者打开箱门将水箱取出,通过打开阀门将水箱中含有灰尘的污水排出,第一过滤网会将水箱中的水和木屑分离,使木屑停留在第一过滤网上,便于使用者处理木屑,有效的提高了本实用新型的实用性,解决了现有的木工机床欠缺除尘功能,木材在加工过程中,会产生较多的木屑,较小的木屑漂浮在空中随呼吸道进入肺部,会对工作人员的身体健康造成极大的危害,且使用者在对灰尘以及小木屑进行收集处理时,流动的空气会带动灰尘以及小木屑漂浮,增大了使用者除尘力度,不便于使用者使用的问题,该机床用除尘机构,具备能够对使用过程中产生的木屑进行集中处理的优点。

2、本实用新型通过设置固定机构,有效的提高了放置板的稳定性,避免了在长期使用过程中,放置板受压力影响被折断,进而提高了使用者的使用成本。

3、本实用新型通过设置放置槽,有效的对外壳进行限位,避免了外壳在使用过程中发生晃动,从而对输送管施加力影响,对输送管造成损害。

4、本实用新型通过设置导流板,有效的对水箱中的水进行导向,避免了水残留在水箱底部无法排出,从而无法带动水箱内的灰尘排出,通过导向板,有效的避免了灰尘和木屑会掉落在夹缝中,不便于使用者清理。

5、本实用新型通过设置限位套和固定杆,有效的对输送管进行固定,避免了输送管发生晃动或者倾斜,进而降低了输送管的使用寿命。

6、本实用新型通过设置把手,便于使用者通过把手打开箱门,通过设置定位圈,有效的避免了外壳与输送管之间发生晃动,对输送管造成损害。


附图说明

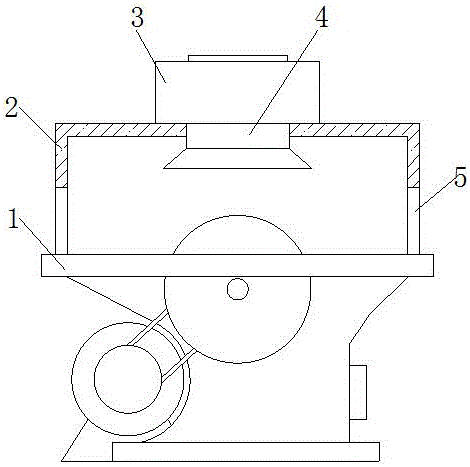

图1为本实用新型结构示意图;

图2为本实用新型的右视图;

图3为本实用新型外壳的右视剖面图;

图4为本实用新型放置板的立体图。

图中:1机床本体、2防护罩、3集尘箱、4吸尘罩、5通口、6连接管、7吸尘器、8输送管、9外壳、10箱门、11放置板、12固定机构、14阀门、13排水管、15第一过滤网、16水箱、17放置槽、1201支撑板、1202安装板、1203固定螺栓。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-4,一种机床用除尘机构,包括机床本体1,机床本体1的顶部固定连接有防护罩2,防护罩2的两侧均开设有通口5,防护罩2的内壁固定连接有吸尘罩4,吸尘罩4的顶部贯穿至防护罩2的外侧并连通有集尘箱3,集尘箱3的后侧连通有连接管6,连接管6的后侧连通有吸尘器7,吸尘器7的底部与防护罩2的顶部固定连接,吸尘器7的后侧连通有输送管8,输送管8的表面套设有限位套,且限位套的底部固定连接有固定杆,且固定杆的底部与防护罩2的顶部固定连接,通过设置限位套和固定杆,有效的对输送管8进行固定,避免了输送管8发生晃动或者倾斜,进而降低了输送管8的使用寿命,输送管8远离吸尘器7的一侧连通有外壳9,外壳9的后侧活动连接有箱门10,箱门10的后侧固定连接有把手,外壳9的顶部固定连接有与输送管8配合使用的定位圈,通过设置把手,便于使用者通过把手打开箱门10,通过设置定位圈,有效的避免了外壳9与输送管8之间发生晃动,对输送管8造成损害,外壳9内壁的底部活动连接有水箱16,水箱16内壁的底部固定连接有与排水管13配合使用的导流板,外壳9内壁的前侧固定连接有与水箱16配合使用的导向板,通过设置导流板,有效的对水箱16中的水进行导向,避免了水残留在水箱16底部无法排出,从而无法带动水箱16内的灰尘排出,通过导向板,有效的避免了灰尘和木屑会掉落在夹缝中,不便于使用者清理,水箱16的内壁固定连接有第一过滤网15,水箱16后侧的底部连通有排水管13,排水管13的表面套设有阀门14,机床本体1的后侧固定连接有放置板11,放置板11的顶部开设有放置槽17,外壳9靠近放置槽17的一侧与放置槽17固定连接,通过设置放置槽17,有效的对外壳9进行限位,避免了外壳9在使用过程中发生晃动,从而对输送管8施加力影响,对输送管8造成损害,外壳9的底部与放置板11的顶部固定连接,放置板11的底部固定连接有固定机构12,固定机构12包括支撑板1201,支撑板1201靠近放置板11的一侧与放置板11的底部固定连接,支撑板1201远离放置板11的一侧固定连接有安装板1202,安装板1202的内腔活动连接有固定螺栓1203,支撑板1201通过固定螺栓1203与机床本体1固定连接,通过设置固定机构12,有效的提高了放置板11的稳定性,避免了在长期使用过程中,放置板11受压力影响被折断,进而提高了使用者的使用成本,外壳9顶部的后侧连通有出气管19,出气管19的内壁固定连接有第二过滤网18。

使用时,当木材在加工时会产生木屑,使用者控制吸尘器7运作,将木屑和灰尘通过吸尘罩4吸入集尘箱3中,避免了灰尘和木屑漂浮在空气中,使用者吸入对身体健康造成危害,集尘箱3中的木屑和灰尘会通过连接管6进入输送管8,输送管8将木屑和部分灰尘输送至水箱16中,部分灰尘会与水接触融合,另一部分空气会顺着出气管19排出,第二过滤网18会将空气中的灰尘过滤,使用者打开箱门10将水箱16取出,通过打开阀门14将水箱16中含有灰尘的污水排出,第一过滤网15会将水箱16中的水和木屑分离,使木屑停留在第一过滤网15上,便于使用者处理木屑,有效的提高了本实用新型的实用性。

综上所述:该机床用除尘机构,通过设置防护罩2、集尘箱3、吸尘罩4、连接管6、吸尘器7、输送管8、箱门10、阀门14、排水管13、第一过滤网15、第二过滤网18、出气管19和水箱16的配合使用,解决了现有的木工机床欠缺除尘功能,木材在加工过程中,会产生较多的木屑,较小的木屑漂浮在空中随呼吸道进入肺部,会对工作人员的身体健康造成极大的危害,且使用者在对灰尘以及小木屑进行收集处理时,流动的空气会带动灰尘以及小木屑漂浮,增大了使用者除尘力度,不便于使用者使用的问题。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
