技术领域
本实用新型涉及压块机技术领域，特别是涉及全封闭环保型垃圾垂直压块机。
背景技术
压块机是利用特定的工作介质传动压力，将不同的原材料进项压缩成型的机械，种类很多，传动压力的工作介质有机械传动和流体转动两种类型，但是现有的垃圾压块机在进行压块前对垃圾的粉碎不够彻底，因此不能保证垃圾块中的间隙很小，也就不能保证垃圾块的质量。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供全封闭环保型垃圾垂直压块机。
本实用新型通过以下技术方案来实现上述目的：
全封闭环保型垃圾垂直压块机，包括第一粉碎机构、压块机构、动力机构、输送机构、隔挡板，所述第一粉碎机构的一侧设置有所述输送机构，所述第一粉碎机构的前部设置有所述动力机构，所述第一粉碎机构的下部设置有所述隔挡板，所述隔挡板的下表面一侧设置有所述压块机构，还包括用于将垃圾进一步粉碎的第二粉碎机构，所述第二粉碎机构包括第二粉碎腔、垫板、第一机箱、第一电机、伸缩杆、支撑柱、弹簧、气缸、粉碎滚刀、固定垫块，所述第二粉碎腔设置在所述压块机构的上部，所述第二粉碎腔与所述隔挡板焊接，所述第二粉碎腔的内部设置有所述粉碎滚刀，所述粉碎滚刀的后部通过轴承连接有所述固定垫块，所述固定垫块与所述第二粉碎腔通过螺栓连接，所述粉碎滚刀的前部转动连接有所述第一电机，所述第一电机外部设置有所述第一机箱，所述第一机箱之间通过所述伸缩杆连接，所述固定垫块之间通过所述伸缩杆连接，所述第一机箱与所述固定垫块靠近所述第一粉碎机构的一侧底部通过螺栓连接有所述支撑柱,所述粉碎滚刀的底面设置有所述垫板，所述第一机箱与所述固定垫块远离所述第一粉碎机构的一侧通过螺栓连接有所述弹簧，所述弹簧的一侧通过螺栓连接有所述气缸。
优选的，所述第一粉碎机构包括倒入斗、第一粉碎腔、进气口、粉碎棒、滤水板、污水箱、输送扁管，所述隔挡板的上表面通过螺栓连接有所述污水箱，所述污水箱上部通过卡扣连接有所述滤水板，所述滤水板上部焊接有所述第一粉碎腔，所述第一粉碎腔的内部转动连接有所述粉碎棒，所述第一粉碎腔的一侧开有所述进气口，所述第一粉碎腔的另一侧焊接有所述输送扁管，所述第一粉碎腔的上部焊接有所述倒入斗。
优选的，所述压块机构包括压块箱体、斜台、液压杆、压板、压箱、活动板，所述压块箱体通过螺栓连接在所述隔挡板的下部，所述压块箱体的上部通过螺栓连接有所述斜台，所述斜台的一侧设置有所述液压杆，所述液压杆与所述隔挡板通过螺栓连接，所述液压杆的下部通过螺栓连接有所述压板，所述压板下部设置有所述压箱，所述压箱的下部通过合页连接有所述活动板。
优选的，所述动力机构包括倾斜垫块、第二机箱、垫脚、第二电机、主动轮、皮带、从动轮，所述倾斜垫块设置在所述第一粉碎机构的前部，所述倾斜垫块与所述隔挡板通过螺栓连接，所述倾斜垫块的上部设置有所述第二机箱，所述第二机箱的两侧焊接有所述垫脚，所述第二机箱内部设置有所述第二电机，所述第二电机的后部转动连接有所述主动轮，所述主动轮的一侧通过所述皮带连接有所述从动轮。
优选的，所述输送机构包括进气管、抽气机、中转气管、分配气管、出气块、出气孔，所述出气块嵌在所述第一粉碎机构中，所述出气块的一侧设置有所述出气孔，所述出气块的另一侧焊接有所述分配气管，所述分配气管的一侧焊接有所述中转气管，所述中转气管的一侧焊接有所述进气管，所述进气管上通过螺栓连接有所述抽气机。
优选的，所述输送机构包括进风管、中转风筒、分配风管、出风块、风扇、出风孔，所述出风块嵌在所述第一粉碎机构中，所述出风块的一侧设置有所述出风孔，所述出风块的另一侧焊接有所述分配风管，所述分配风管的一侧焊接有所述中转风筒，所述中转风筒的一侧焊接有所述进风管，所述进风管的下部转动连接有所述风扇。
有益效果在于：利用第二粉碎机构的设置使得垃圾被充分粉碎，减少了最终垃圾块中的间隙，保证了垃圾块的质量。
本实用新型的附加技术特征及其优点将在下面的描述内容中阐述地更加明显，或通过本实用新型的具体实践可以了解到。
附图说明
附图是用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本实用新型，但并不构成对本实用新型的限制。在附图中：

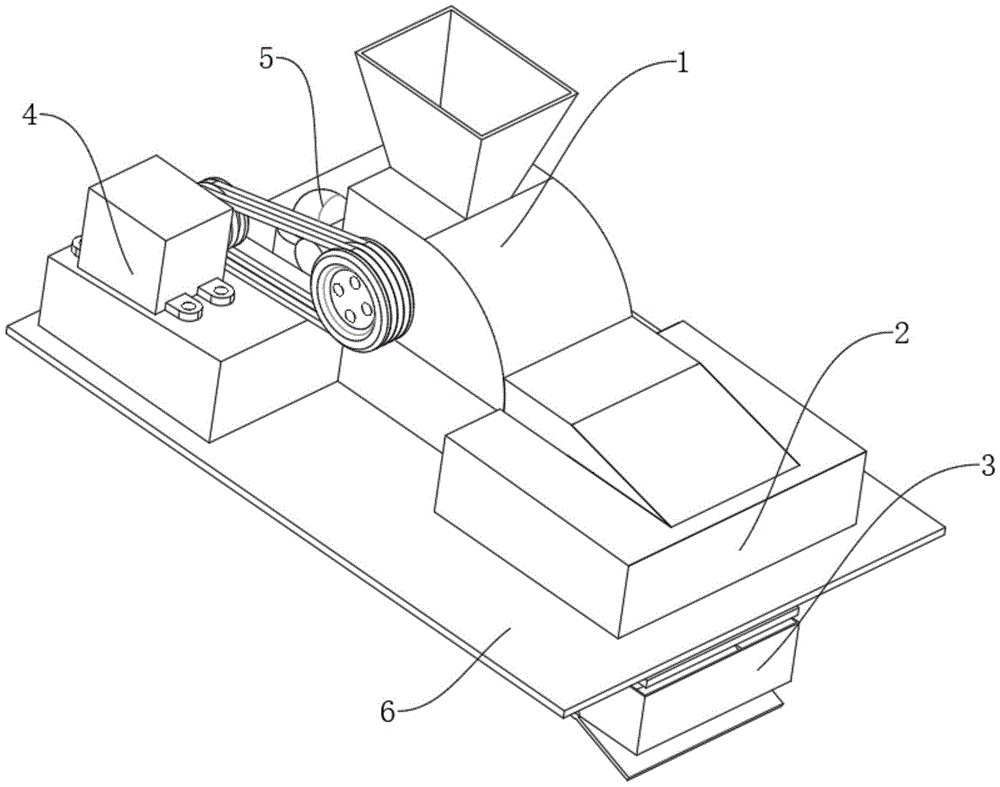

图1是本实用新型所述全封闭环保型垃圾垂直压块机的总体结构示意图；
图2是本实用新型所述全封闭环保型垃圾垂直压块机的动力机构的结构示意图；
图3是本实用新型所述全封闭环保型垃圾垂直压块机的第一粉碎机构的结构示意图；
图4是本实用新型所述全封闭环保型垃圾垂直压块机的压块机构的结构示意图；
图5是本实用新型所述全封闭环保型垃圾垂直压块机的第一实施例的输送机构的结构示意图；
图6是本实用新型所述全封闭环保型垃圾垂直压块机的第二粉碎机构的结构示意图；
图7是本实用新型所述全封闭环保型垃圾垂直压块机的第二实施例的输送机构的结构示意图。
附图标记说明如下：
1、第一粉碎机构；101、倒入斗；102、第一粉碎腔；103、进气口；104、粉碎棒；105、滤水板；106、污水箱；107、输送扁管；2、第二粉碎机构；201、第二粉碎腔；202、垫板；203、第一机箱；204、第一电机；205、伸缩杆；206、支撑柱；207、弹簧；208、气缸；209、粉碎滚刀；210、固定垫块；3、压块机构；301、压块箱体；302、斜台；303、液压杆；304、压板；305、压箱；306、活动板；4、动力机构；401、倾斜垫块；402、第二机箱；403、垫脚；404、第二电机；405、主动轮；406、皮带；407、从动轮；5、输送机构；501、进气管；502、抽气机；503、中转气管；504、分配气管；505、出气块；506、出气孔；507、进风管；508、中转风筒；509、分配风管；510、出风块；511、风扇；512、出风孔；6、隔挡板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
下面结合附图对本实用新型作进一步说明：
全封闭环保型垃圾垂直压块机，包括第一粉碎机构1、压块机构3、动力机构4、输送机构5、隔挡板6，第一粉碎机构1的一侧设置有输送机构5，第一粉碎机构1的前部设置有动力机构4，第一粉碎机构1的下部设置有隔挡板6，隔挡板6的下表面一侧设置有压块机构3，还包括用于将垃圾进一步粉碎的第二粉碎机构2，第二粉碎机构2包括第二粉碎腔201、垫板202、第一机箱203、第一电机204、伸缩杆205、支撑柱206、弹簧207、气缸208、粉碎滚刀209、固定垫块210，第二粉碎腔201设置在压块箱体301的上部，是将垃圾最终粉碎的场所，第二粉碎腔201与隔挡板6焊接，第二粉碎腔201的内部设置有粉碎滚刀209，利用粉碎滚刀209的接触能将垃圾切碎，粉碎滚刀209的后部通过轴承连接有固定垫块210，固定垫块210与第二粉碎腔201通过螺栓连接，粉碎滚刀209的前部转动连接有第一电机204，为粉碎滚刀209的转动提供了动力，第一电机204外部设置有第一机箱203，第一机箱203之间通过伸缩杆205连接，在气缸208的作用下协助移动，固定垫块210之间通过伸缩杆205连接，第一机箱203与固定垫块210靠近输送扁管107的一侧底部通过螺栓连接有支撑柱206,防止在工作时机器出现移位进而造成工作的延误，粉碎滚刀209的底面设置有垫板202，第一机箱203与固定垫块210远离输送扁管107的一侧通过螺栓连接有弹簧207，在气缸208的带动下进行伸缩，弹簧207的一侧通过螺栓连接有气缸208，能够让粉碎滚刀209进行相互碰撞。
实施例1
如图1、图2、图3、图4、图5和图6所示，第一粉碎机构1包括倒入斗101、第一粉碎腔102、进气口103、粉碎棒104、滤水板105、污水箱106、输送扁管107，隔挡板6的上表面通过螺栓连接有污水箱106，内部能够储存污水，污水箱106上部通过卡扣连接有滤水板105，水能够从上边落下，滤水板105上部焊接有第一粉碎腔102，是将垃圾进行初步粉碎的场所，第一粉碎腔102的内部转动连接有粉碎棒104，提供粉碎棒104的转动将垃圾粉碎，第一粉碎腔102的一侧开有进气口103，让气流进去将垃圾吹入下一机构，第一粉碎腔102的另一侧焊接有输送扁管107，垃圾从此处进入下一机构，第一粉碎腔102的上部焊接有倒入斗101，从此处将垃圾倒入；压块机构3包括压块箱体301、斜台302、液压杆303、压板304、压箱305、活动板306，压块箱体301通过螺栓连接在隔挡板6的下部，压块箱体301的上部通过螺栓连接有斜台302，使垃圾能够快速落入压箱305中，斜台302的一侧设置有液压杆303，液压杆303与隔挡板6通过螺栓连接，液压杆303的下部通过螺栓连接有压板304，将垃圾压至块状，压板304下部设置有压箱305，压箱305的下部通过合页连接有活动板306，能够打开将垃圾块放下；动力机构4包括倾斜垫块401、第二机箱402、垫脚403、第二电机404、主动轮405、皮带406、从动轮407，倾斜垫块401设置在第一粉碎腔101的前部，倾斜垫块401与隔挡板6通过螺栓连接，倾斜垫块401的上部设置有第二机箱402，第二机箱402的两侧焊接有垫脚403，第二机箱402内部设置有第二电机404，为主动轮的转动提供了动力，第二电机404的后部转动连接有主动轮405，主动轮405的一侧通过皮带406连接有从动轮407，带动着粉碎棒104进行转动；输送机构5包括进气管501、抽气机502、中转气管503、分配气管504、出气块505、出气孔506，出气块505嵌在进气口102中，出气块505的一侧设置有出气孔506，出气将垃圾吹入下一机构，出气块505的另一侧焊接有分配气管504，将管中的气流均匀地分配至出气块505中，分配气管504的一侧焊接有中转气管503，中转气管503的一侧焊接有进气管501，进气管501上通过螺栓连接有抽气机502，将空气抽入进气管501内。
工作原理：将垃圾从倒入斗101中倒入，进入第一粉碎腔101中，在粉碎棒104的作用下将垃圾初步粉碎，垃圾中的水分透过滤水板105落入污水箱106中，然后在抽气机502的作用下，随着气流垃圾被吹入第二粉碎腔201中，在气缸208的作用下带动着粉碎滚刀209进行碰撞将垃圾进一步粉碎，并且通过斜台302的作用落入压箱305中，在液压杆303的作用下带动压板304将垃圾压成块，并从活动板306处掉落，至此全部工作结束。
实施例2
如图1、图2、图3、图4、图6和图7所示，实施例2与实施例1不同之处在于：输送机构5包括进风管507、中转风筒508、分配风管509、出风块510、风扇511、出风孔512，出风块510嵌在进气口102中，风从此处将垃圾吹入下一机构，出风块510的一侧设置有出风孔512，从此处出风至第一粉碎腔101中，出风块510的另一侧焊接有分配风管509，将风均匀地分配至出风块510中，分配风管509的一侧焊接有中转风筒508，中转风筒508的一侧焊接有进风管507，进风管507的下部转动连接有风扇511，产生风力通过进风管507输送至出风块510中，工作时，将垃圾从倒入斗101中倒入，进入第一粉碎腔101中，在粉碎棒104的作用下将垃圾初步粉碎，垃圾中的水分透过滤水板105落入污水箱106中，然后在风扇511的作用下，随着风力的作用将垃圾吹至第二粉碎腔201中，然后在气缸208的作用下带动着粉碎滚刀209进行碰撞将垃圾进一步粉碎，并且通过斜台302的作用落入压箱305中，在液压杆303的作用下带动压板304将垃圾压成块，并从活动板306处掉落，至此全部工作结束。
以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
