技术领域
本实用新型涉及琴台柜技术领域，具体为一种半隐藏式消防控制琴台柜。
背景技术
消防控制台是集火灾报警、消防联动、紧急广播通讯于一身，广泛用于消防控制中心系统，为大型工程的设计、使用、维护提供了方便。常见的消防控制台为立柜式和琴台式。但是现有的消防控制琴台柜，按键均设置在桌面上，在使用的时候，容易发生误触，给使用带来不便，并且不便于显示屏的安装，不能够对显示屏记性保护，而且现有的消防控制琴台柜散热性能不好。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种半隐藏式消防控制琴台柜，结构牢固，稳定耐用，采用半隐藏式按键，防止发生误触，而且便于显示屏的安装，能够对显示屏进行保护，提高散热性能，给使用带来了便利，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种半隐藏式消防控制琴台柜，包括柜体，柜体的下表面阵列分布有四个支脚，所述柜体的内部设有隔板，隔板将柜体的内部分为上下两个安装室，柜体的前表面设有琴台板，琴台板下表面的凹槽内部通过第二滑轨连接有活动板，活动板的上表面阵列分布有放置孔，柜体前表面通过合页转动连接有两个转动板，两个转动板分别设置在柜体前表面的存放槽的左右两侧，且两个转动板设置在琴台板的下侧，柜体前表面上侧的倾斜安装面中部设有安装槽，安装槽的内部设有挡环，挡环与柜体连接，且挡环的前表面设有安装孔，安装槽的前侧设有挡板，挡板通过第一滑轨与柜体连接，挡板的前表面设有第二把手。
作为本实用新型的一种优选技术方案，所述柜体的后侧设有维修板，维修板后表面阵列分布的孔洞中均设有安装螺柱，柜体的后表面设有与安装螺柱相对应的安装螺孔。
作为本实用新型的一种优选技术方案，所述活动板的上表面设有拉取槽，拉取槽设置在放置孔的前侧。
作为本实用新型的一种优选技术方案，两个所述转动板的相分离的侧表面均设有第一把手，位于左侧的转动板的左表面设有两个搭扣锁。
作为本实用新型的一种优选技术方案，所述柜体的左右侧表面均阵列分布有散热槽，散热槽与上安装室对应设置，柜体的右表面设有进线孔，进线孔与下安装室对应设置。
与现有技术相比，本实用新型的有益效果是：本半隐藏式消防控制琴台柜，结构牢固，稳定耐用，采用半隐藏式按键，防止发生误触，而且便于显示屏的安装，通过第二把手拉动挡板，能够对显示屏进行保护，通过散热槽提高散热性能，给使用带来了便利。
附图说明

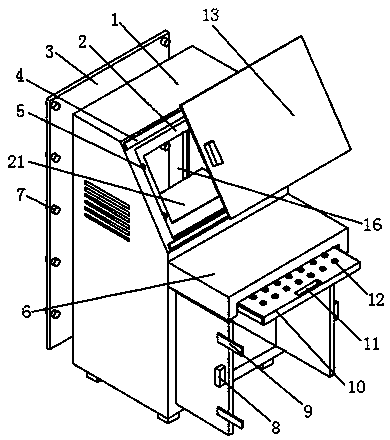

图1为本实用新型结构示意图；
图2为本实用新型侧面示意图。
图中：1柜体、2挡环、3维修板、4第一滑轨、5安装孔、6琴台板、7安装螺柱、8第一把手、9搭扣锁、10活动板、11拉取槽、12放置孔、13挡板、14第二滑轨、15散热槽、16安装槽、17第二把手、18进线孔、19支脚、20转动板、21隔板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供一种技术方案：一种半隐藏式消防控制琴台柜，包括柜体1，柜体1的下表面阵列分布有四个支脚19，柜体1的后侧设有维修板3，维修板3后表面阵列分布的孔洞中均设有安装螺柱7，柜体1的后表面设有与安装螺柱7相对应的安装螺孔，并且便于消防控制装置的安装，给维修带来方便，柜体1的内部设有隔板21，隔板21将柜体1的内部分为上下两个安装室，柜体1的左右侧表面均阵列分布有散热槽15，散热槽15与上安装室对应设置，散热槽15能够提高柜体1的散热性能，柜体1的右表面设有进线孔18，进线孔18与下安装室对应设置，柜体1的前表面设有琴台板6，琴台板6下表面的凹槽内部通过第二滑轨14连接有活动板10，活动板10的上表面阵列分布有放置孔12，活动板10的上表面设有拉取槽11，拉取槽11设置在放置孔12的前侧，可以将消防控制按钮安装在放置孔12的内部，通过拉取槽11可以拉动活动板10，而且可以将活动板10推至琴台板6的下侧，防止对按键的误触，柜体1前表面通过合页转动连接有两个转动板20，两个转动板20分别设置在柜体1前表面的存放槽的左右两侧，且两个转动板20设置在琴台板6的下侧，两个转动板20的相分离的侧表面均设有第一把手8，位于左侧的转动板20的左表面设有两个搭扣锁9，通过第一把手8能够拉动转动板20，并且通过搭扣锁9可以将两个转动板20固定，柜体1前表面上侧的倾斜安装面中部设有安装槽16，安装槽16的内部设有挡环2，挡环2与柜体1连接，且挡环2的前表面设有安装孔5，可以将显示屏安装在安装槽16内部，通过挡环2能够对显示屏支撑，便于显示屏的安装和拆卸，安装槽16的前侧设有挡板13，挡板13通过第一滑轨4与柜体1连接，挡板13的前表面设有第二把手17，通过挡板13能够对显示屏进行保护。
在使用时：将消防控制按钮安装在放置孔12的内部，通过拉取槽11可以拉动活动板10，而且可以将活动板10推至琴台板6的下侧，可以将显示屏安装在安装槽16内部，通过挡环2能够对显示屏支撑，并且通过第二把手17拉动挡板13，通过挡板13能够对显示屏进行保护。
本实用新型结构牢固，稳定耐用，采用半隐藏式按键，防止发生误触，而且便于显示屏的安装，通过第二把手17拉动挡板13，能够对显示屏进行保护，通过散热槽15提高散热性能，给使用带来了便利。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
